Описание неисправности:
Блок питания перестал работать — ноутбук не заряжается, на выходе адаптера 0 В. Такая неисправность часто связана либо с коротким замыканием в первичной цепи, либо с повреждением выходных конденсаторов.
Диагностика блока питания:

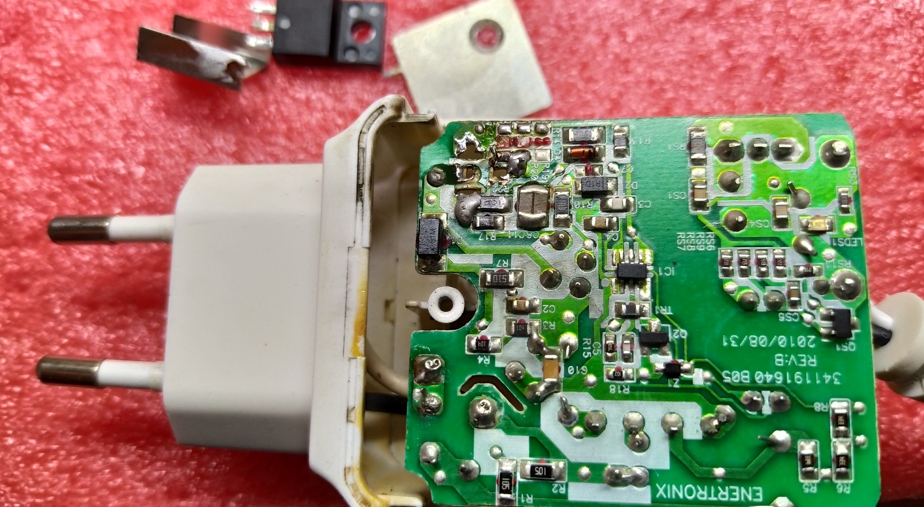

После разборки адаптера сразу стало видно, что в первичной части платы произошло короткое замыкание. Некоторые дорожки были выжжены, а компоненты обуглены настолько, что их маркировку невозможно было прочитать.

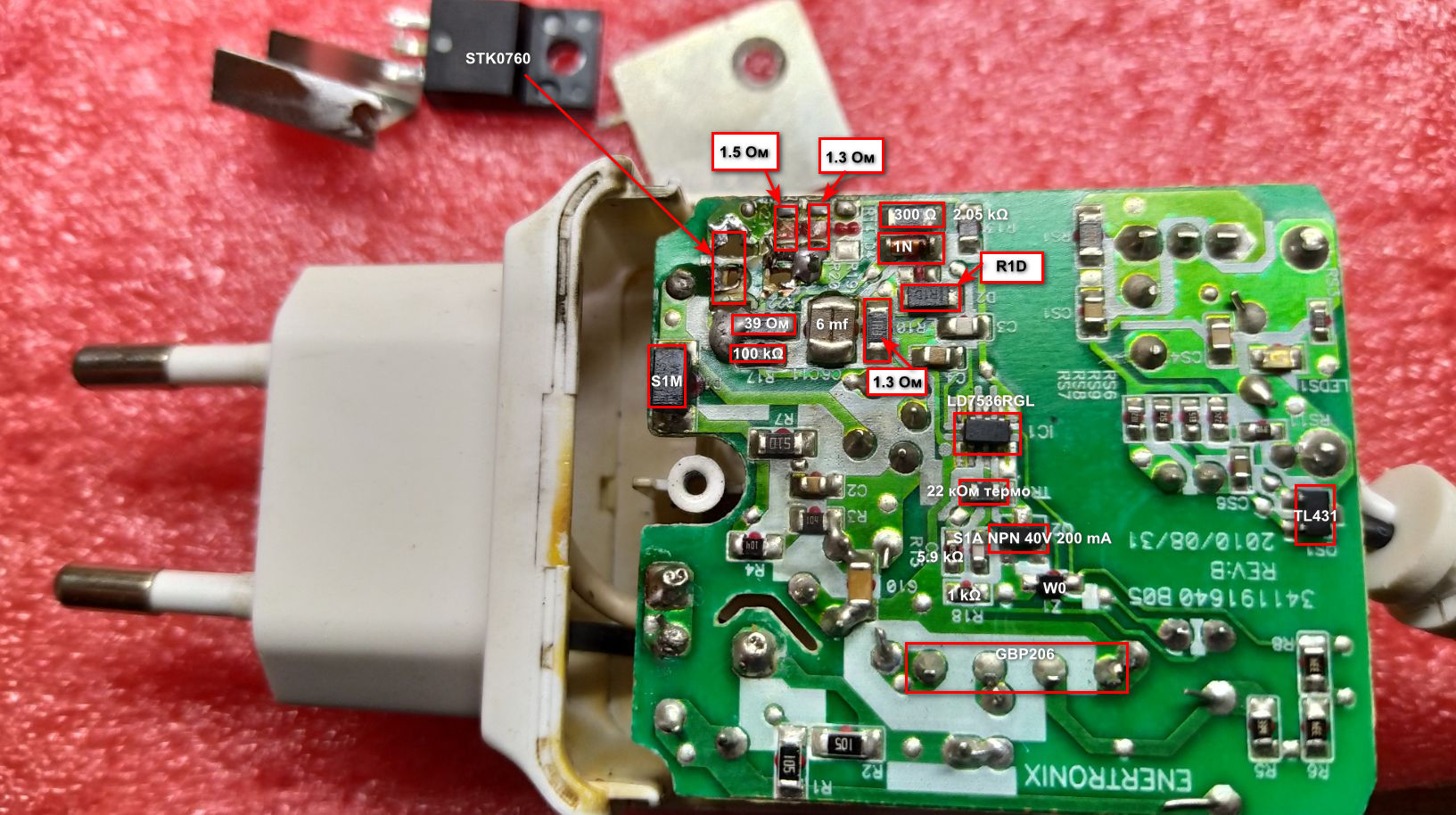

В результате проверки выявлены сгоревшие детали:
- Диодный мост (GBP206)
- Предохранитель
- MOSFET транзистор (STK0760)
- ШИМ-контроллер (LD7536RGL)
- Несколько низкоомных SMD-резисторов
Все неисправные элементы были заменены на новые или их заводские аналоги полностью соответствующие по параметрам.
Проверка блока питания:

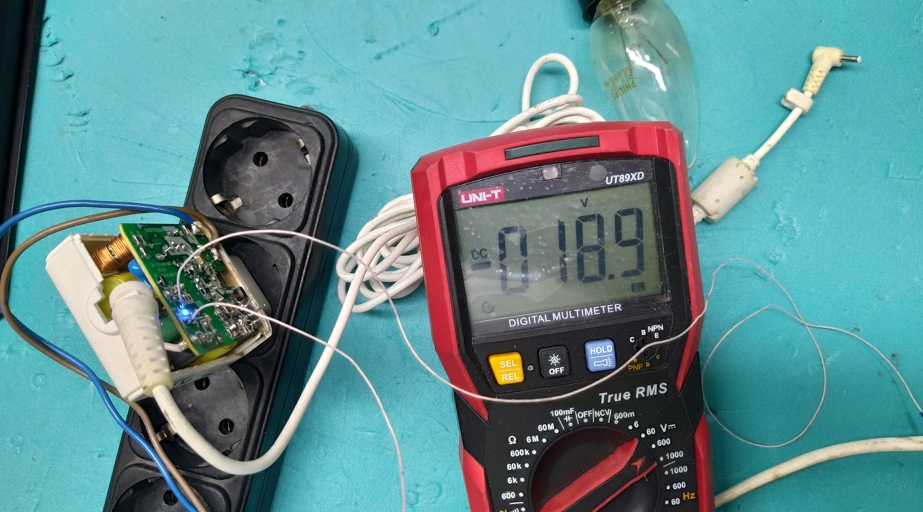

После ремонта блок питания был включён и проверен — на выходе стабильные 19 В. Дополнительно он был протестирован под нагрузкой с использованием электронной нагрузки, результаты — в норме. Напряжение держится стабильно, перегрева нет.
Итог после ремонта блока питания:
Блок питания ASUS EXA1004EH успешно отремонтирован и прошёл проверку под нагрузкой. Работает нормально, других проблем не обнаружено — готов к дальнейшему использованию.

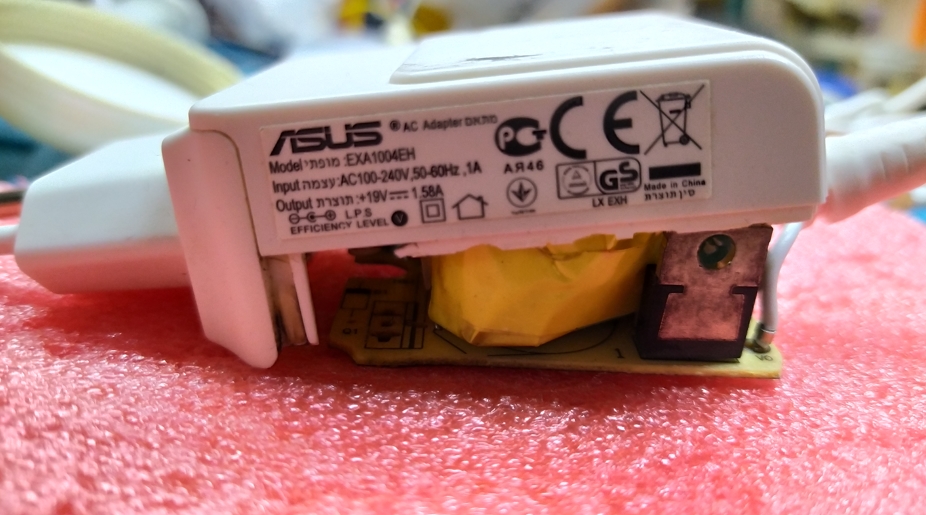

Информация об устройстве:
- Тип: внешний блок питания
- Производитель: ASUS
- Модель: EXA1004EH
- Выходное напряжение: 19 В, 1.58 А
- Маркировка платы: 341191640B05 REV:B
