Описание неисправности:

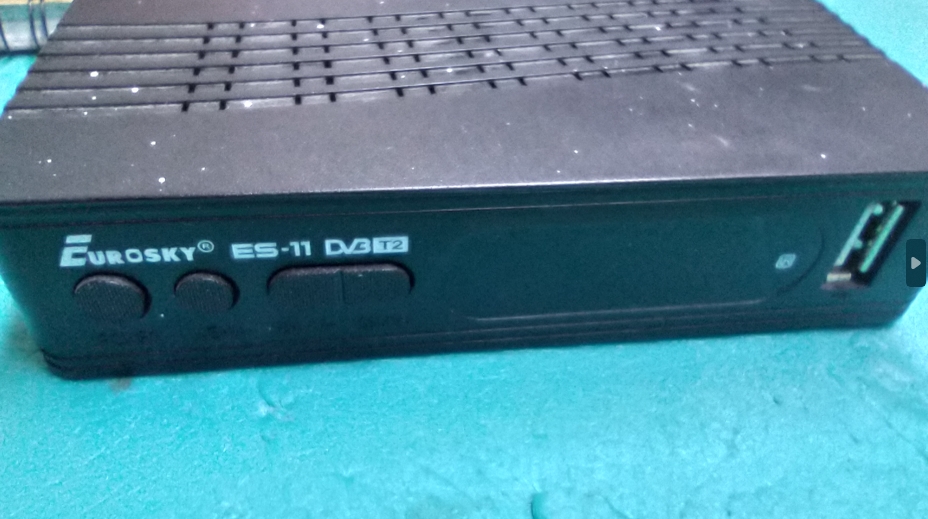

При включении приставки Eurosky ES-11 с пульта дистанционного управления или кнопкой на корпусе устройство не подаёт признаков жизни. Сегментный дисплей не активен, индикация дежурного режима отсутствует. Неисправность развивалась постепенно, пока приставка полностью перестала включаться.
Ход диагностики:
В первую очередь был произведён контроль выходного напряжения внешнего блока питания MKS-050200. При замерах зафиксировано отклонение: напряжение на выходе составляло менее 2 V при номинальных 5 V. Это свидетельствует о неисправности адаптера, требующей ремонта.
Для проверки работоспособности самой приставки она была подключена к лабораторному источнику питания с функцией ограничения по току и защитой от короткого замыкания. После подачи номинального напряжения (5 V), устройство успешно включилось и продемонстрировало стабильную работу всех функций.
Ремонт блока питания:

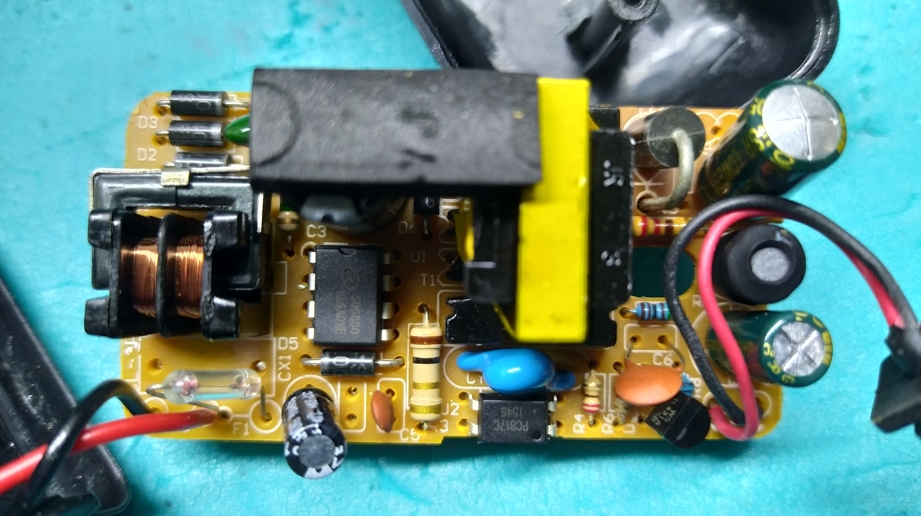

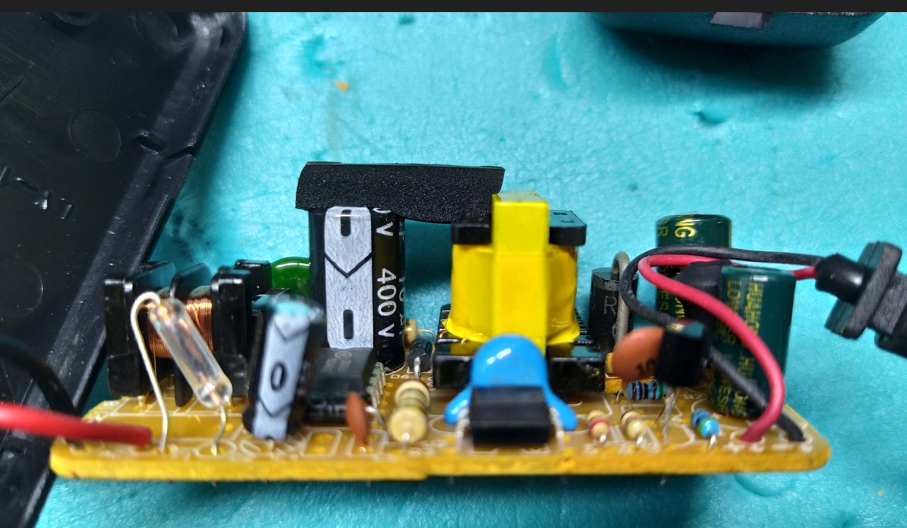

После вскрытия корпуса блока питания MKS-050200 на электронной плате был выявлен повреждённый компонент — вздутие выходного электролитического конденсатора номиналом 680 mF, 10 V. Остальные конденсаторы проверены, их ёмкость и внутреннее сопротивление соответствуют норме.
Неисправный конденсатор был заменён. После замены выходное напряжение блока питания восстановилось и соответствует заявленному значению — 5 V.
Результат:
После подключения отремонтированного адаптера MKS-050200 к приставке Eurosky ES-11 устройство включилось и функционирует в штатном режиме. Повторной диагностики или дополнительного вмешательства не потребовалось — иных дефектов не выявлено.
Информация об устройстве:
- Тип устройства: ТВ-приставка DVB-T2
- Производитель: Eurosky
- Модель: ES-11

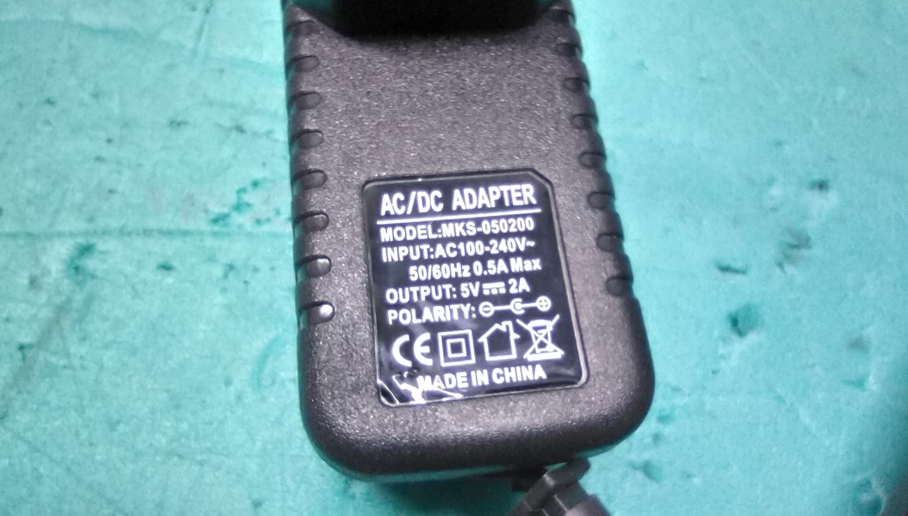

- Внешний блок питания: AC/DC адаптер MKS-050200
- Выходное напряжение блока питания: 5 В, 2 А
