Фонарик SMILING SHARK перестал подавать признаки работоспособности: не реагировал на нажатие тактовой кнопки включения и не отображал индикацию при подключении к зарядному устройству. Для определения причины неисправности было принято решение о его разборке и последующей диагностике.
Разборка корпуса осуществляется со стороны, где установлен светодиод. Необходимо аккуратно поддеть пластиковую накладку в районе кнопки включения и, приложив умеренное усилие, поднять верхнюю часть корпуса. Возможно, потребуется несколько попыток.
После снятия верхней части следует открутить крепёжные винты и извлечь внутреннюю конструкцию, включающую аккумулятор, плату зарядки, светодиод и тактовую кнопку.

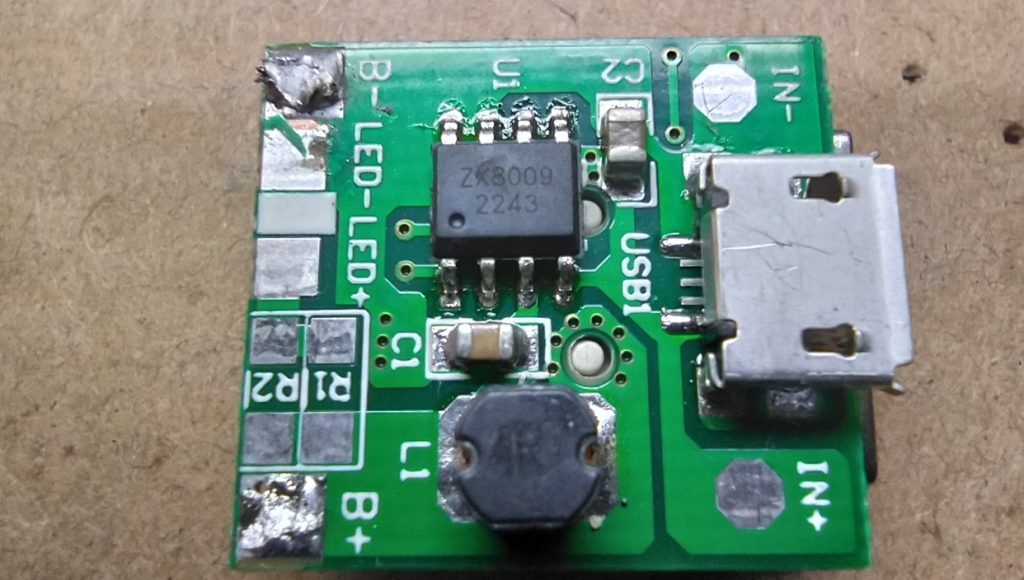

При визуальном осмотре платы зарядки было обнаружено повреждение микросхемы с маркировкой ZX8009 — на её поверхности присутствовало характерное почернение. Проверка мультиметром подтвердила наличие короткого замыкания, что указывает на неисправность данной микросхемы.
Информацию о микросхеме ZX8009 в открытых источниках найти не удалось. Однако был выявлен её полный функциональный аналог — микросхема HT4928S, которая широко применяется в схемах управления зарядкой аккумуляторов различной портативной электроники.

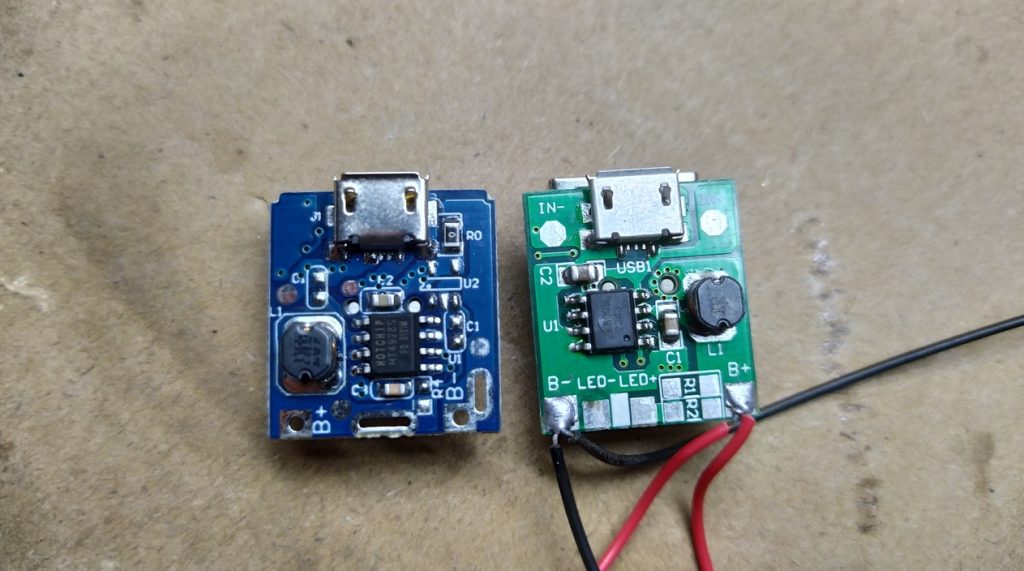

Вместо замены отдельного компонента было принято решение приобрести готовый модуль зарядки с микросхемой HT4928S. Это позволило упростить ремонт и избежать процедуры пайки мелкоразмерной микросхемы: для подключения достаточно было припаять провода питания аккумулятора к соответствующим контактам модуля.

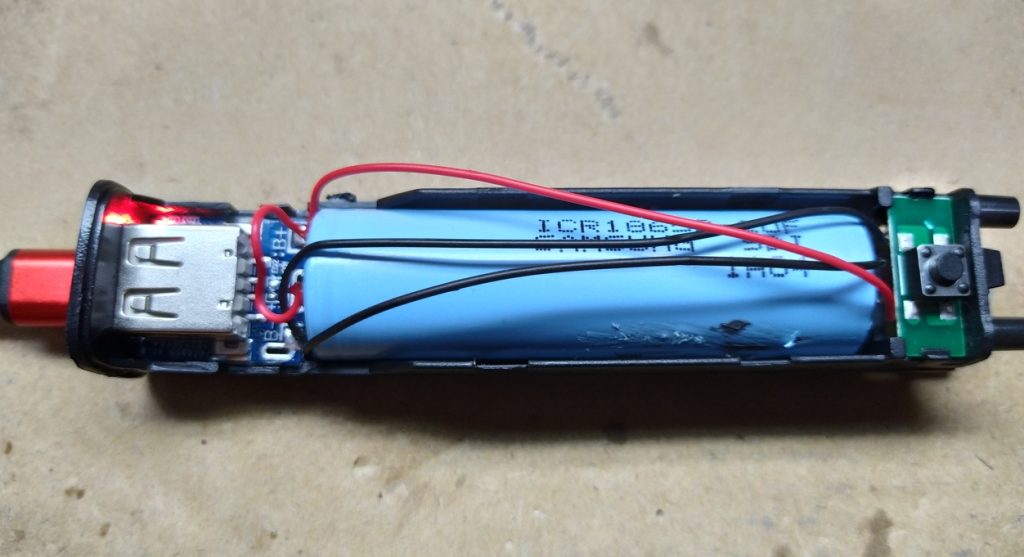

Дополнительно был установлен аккумулятор увеличенной ёмкости, что позволило повысить автономность устройства.
В результате выполненных работ фонарик SMILING SHARK полностью восстановлен: корректно включается, функционирует во всех режимах, отображает индикацию зарядки и успешно заряжается.
