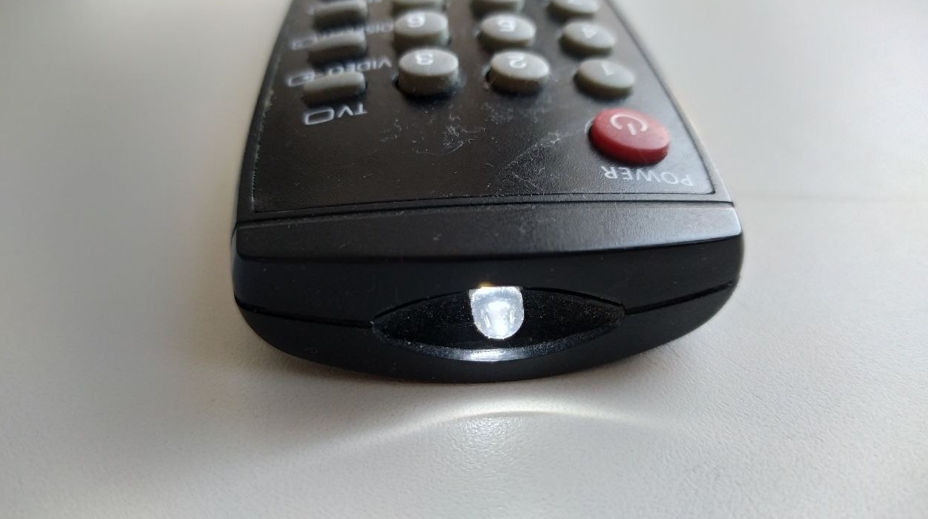

Аварийный фонарик — это компактный источник мягкого света, которого достаточно для безопасного передвижения по тёмному помещению во время отключения электроэнергии. Он не предназначен для яркого освещения на дальние расстояния, но отлично подходит как резервный вариант.

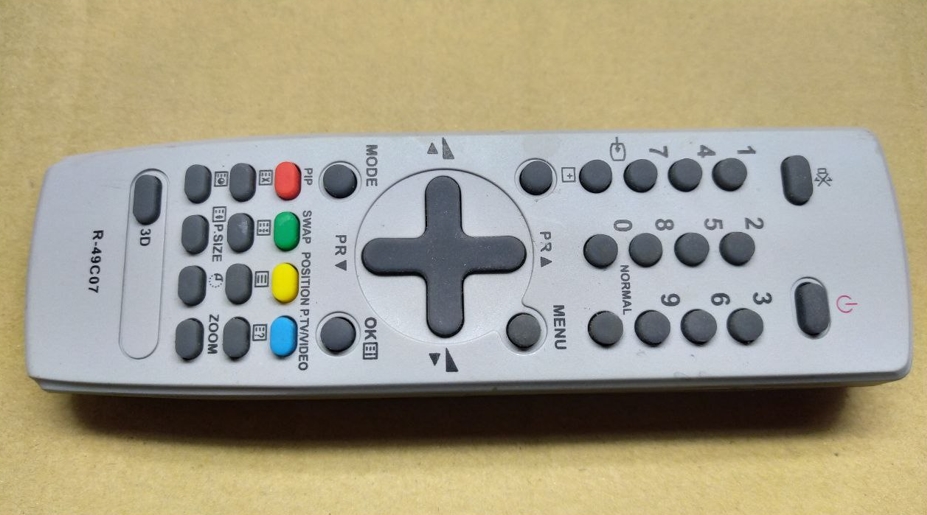

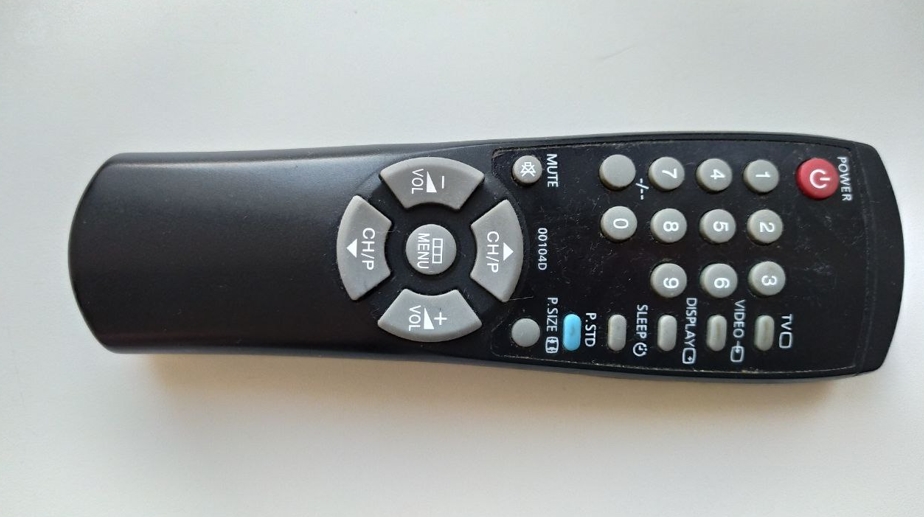

В этой инструкции рассмотрим, как сделать аварийный фонарик своими руками из старого пульта от телевизора или другой техники. Важно: Bluetooth-пульты не подходят, так как имеют другую конструкцию питания.
Что понадобится для переделки пульта в фонарик
- Старый ненужный пульт от телевизора или другой техники (с батарейками AAA или AA).
- Две батарейки AAA или AA по 1,5 V.
- Выводной светодиод белого свечения на 3 V.
- Паяльник и базовый набор для пайки.
- Два тонких изолированных провода.
Подготовка пульта к переделке
Перед разборкой обязательно извлеките старые батарейки. Осмотрите батарейный отсек:
- Убедитесь, что контакты чистые.
- Если батарейки протекли и появились следы окисления, аккуратно очистите контакты.
- Проверьте целостность металлических клемм.
Это обеспечит стабильную работу будущего аварийного фонарика.
Разборка корпуса пульта

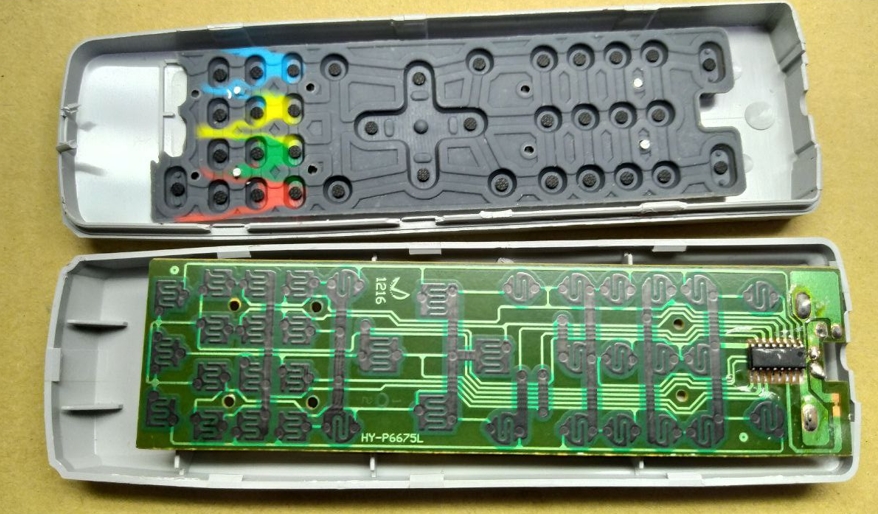

Аккуратно разберите корпус пульта:
- Осмотрите его на наличие винтов — часто они скрыты в батарейном отсеке.
- После выкручивания винтов осторожно разъедините защёлки.
- Старайтесь не повредить пластиковые крепления, чтобы затем собрать корпус обратно.

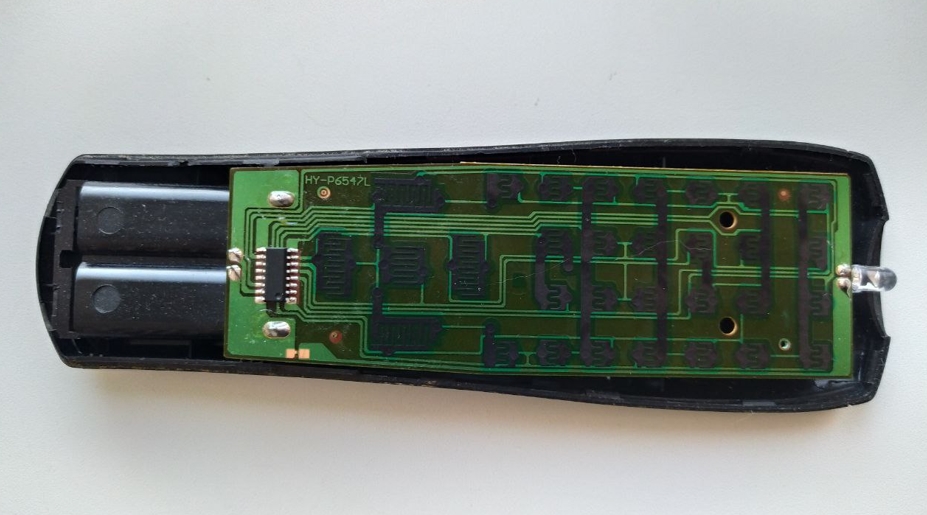

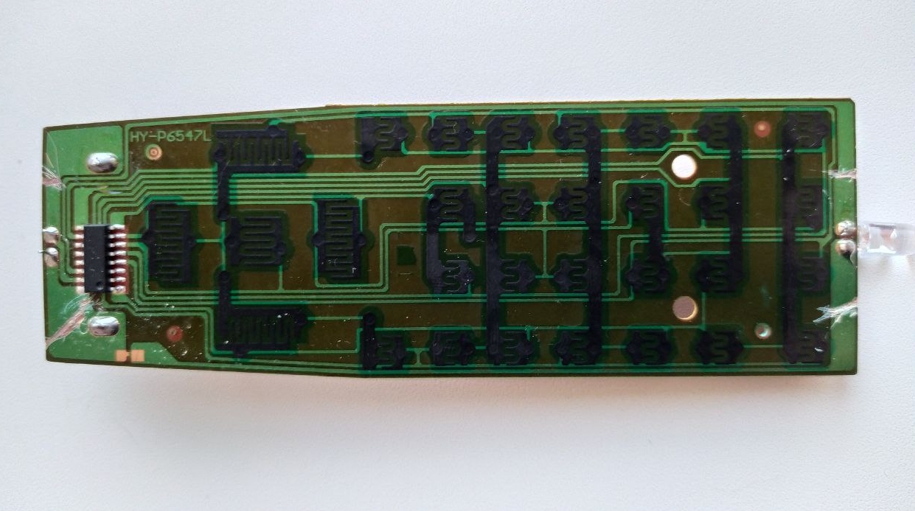

После разборки извлеките электронную плату.
Демонтаж инфракрасного светодиода
На плате установлен инфракрасный светодиод, который передаёт сигнал телевизору. Он не излучает видимый свет, поэтому для фонарика не подходит.

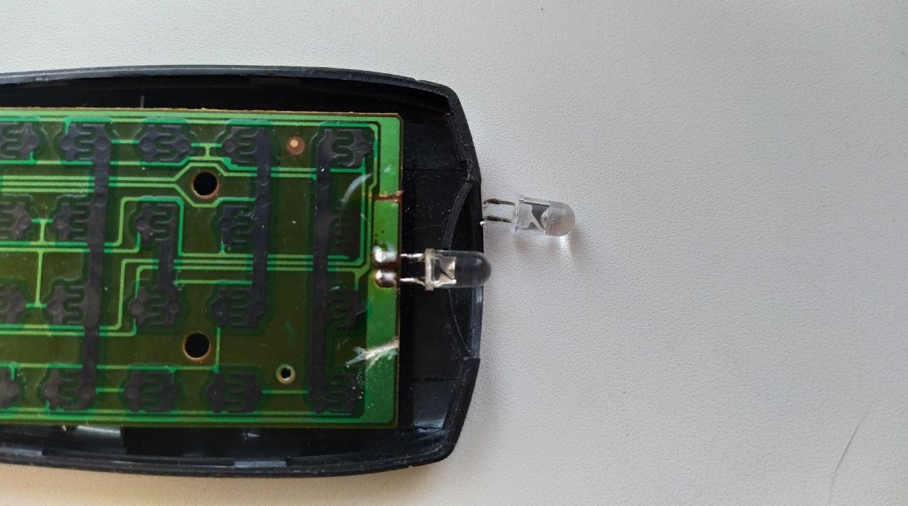

Аккуратно выпаяйте инфракрасный светодиод с платы.
Установка белого светодиода

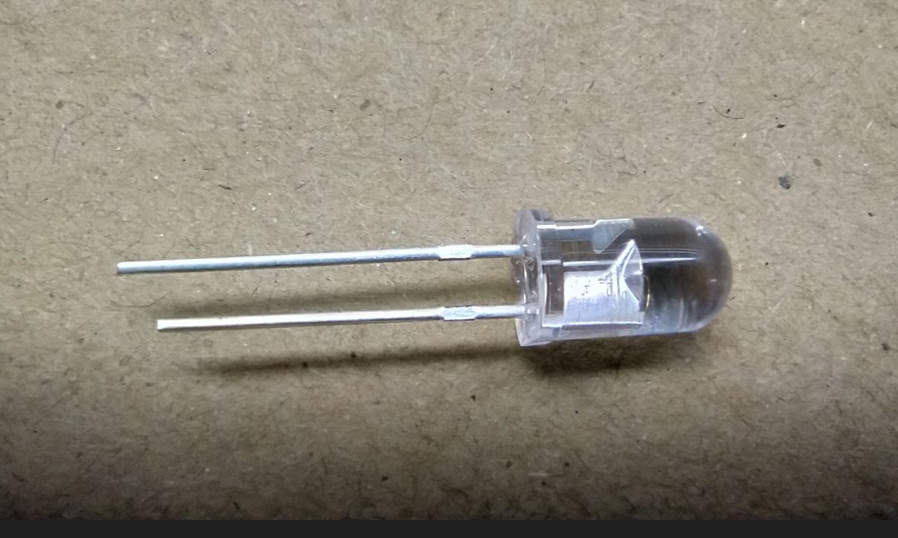

На его место установите выводной светодиод белого свечения на 3 V.

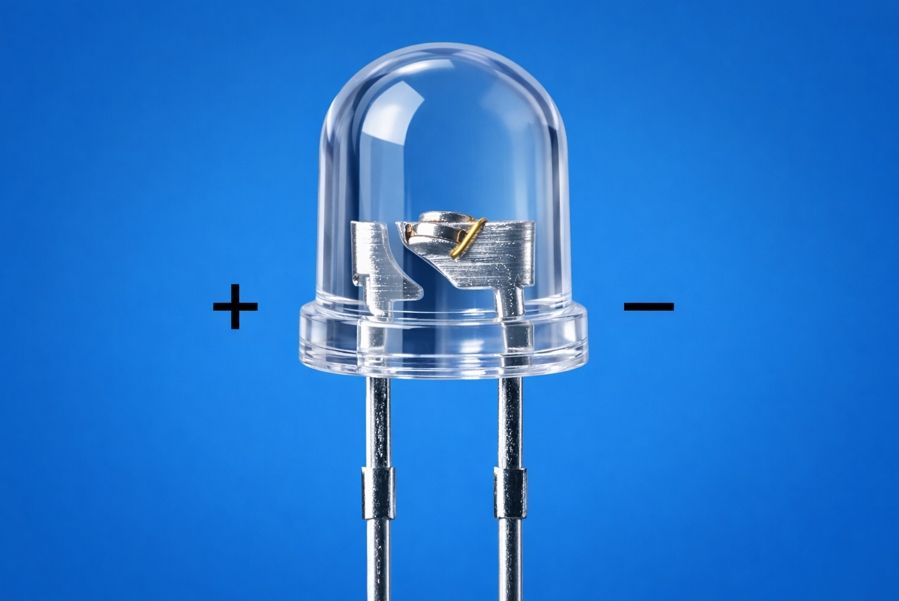

Обязательно соблюдайте полярность:
- Длинный вывод — «+»
- Короткий вывод — «−»
Используйте светодиод подходящего размера, чтобы он эстетично разместился в корпусе пульта.

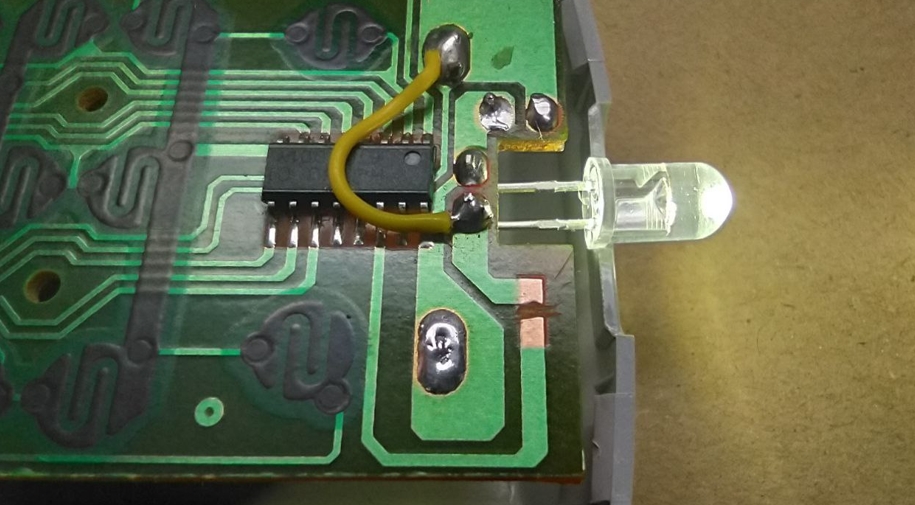

Подключение питания напрямую
Это самый простой и эффективный способ переделки.
- Отсоедините контакты светодиода и батарейного отсека от основной схемы.
- Перережьте дорожки питания «+» и «−» на плате.
- Соедините проводом:
- «+» батарейного отсека с «+» светодиода
- «−» батарейного отсека с «−» светодиода
Таким образом светодиод будет получать питание напрямую от батареек.
Проверка работоспособности
- Установите батарейки.
- Проверьте, загорается ли светодиод.
- Если свет не появился, перепроверьте:
- Полярность подключения
- Качество пайки
- Целостность контактов

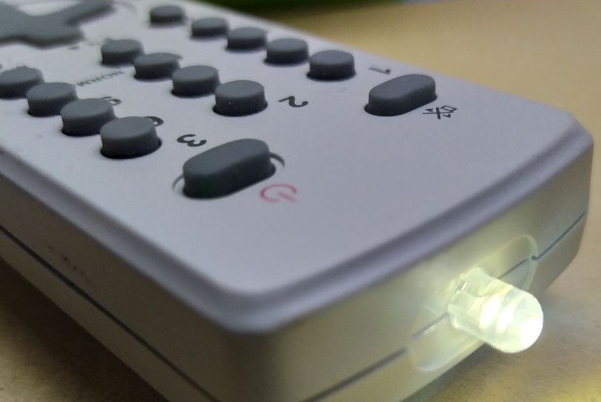

Если всё работает корректно, аккуратно соберите корпус пульта обратно.
Преимущества аварийного фонарика из пульта
- Минимальные затраты
- Использование ненужной техники
- Простая схема подключения
- Компактность и удобство хранения
- Отличный вариант на случай отключения света
