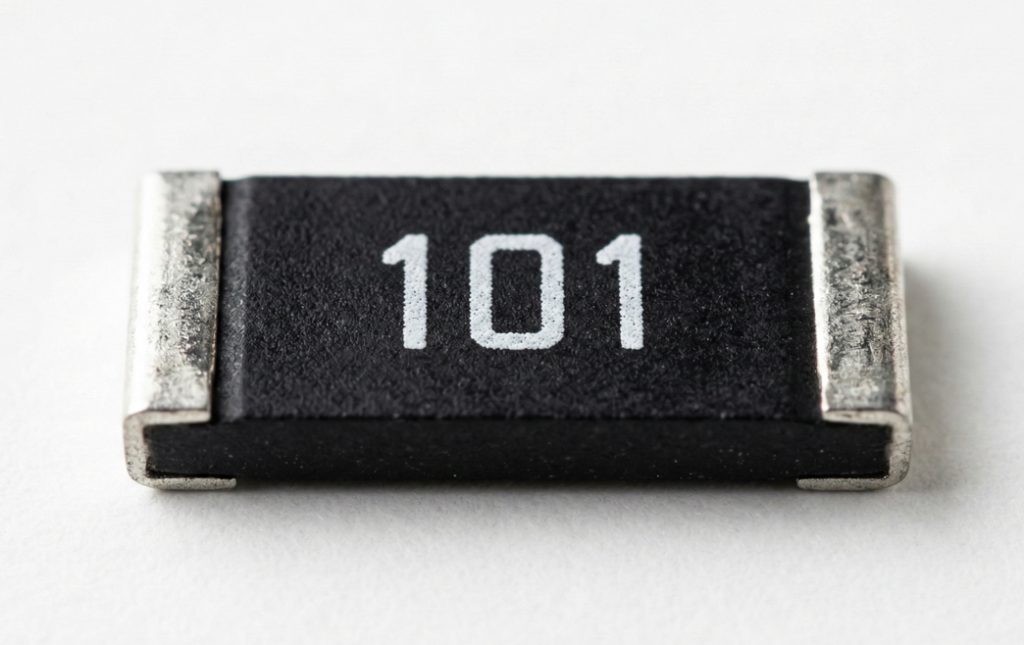

Онлайн-калькулятор обозначений SMD резисторов

SMD Калькулятор

0 Ом

Как читать маркировку SMD-резисторов: Теория и формулы

Из-за миниатюрных размеров компонентов для поверхностного монтажа (SMD — Surface-Mounted Device) наносить на них традиционную цветовую маркировку невозможно. Вместо этого индустрия использует компактные цифровые и буквенно-цифровые коды. Наш калькулятор автоматически распознает все основные стандарты маркировки, логика которых описана ниже.

1. Трехзначные и четырехзначные коды (Стандарты E24 и E96)

Это самая распространенная система для резисторов с допуском 5% (3 цифры) и 1% (4 цифры).

Принцип чтения прост: первые цифры обозначают значащее число (мантиссу), а последняя цифра — десятичный множитель (степень десятки).

Математическая модель для 3-значного кода ($ABC$):
$$R = (A \cdot 10 + B) \cdot 10^C$$

Пример для кода 103:

$A=1, B=0, C=3$
$R = 10 \cdot 10^3 = 10000$ Ом = 10 кОм.

Математическая модель для 4-значного кода ($ABCD$):
$$R = (A \cdot 100 + B \cdot 10 + C) \cdot 10^D$$

Пример для кода 4702:

$A=4, B=7, C=0, D=2$
$R = 470 \cdot 10^2 = 47000$ Ом = 47 кОм.

2. Дробные значения (Коды с буквой «R»)

Для сопротивлений менее 10 Ом или 100 Ом (в зависимости от серии) использовать степенной множитель неудобно. В таких случаях латинская буква R выступает в роли десятичной запятой.

4R7 = 4.7 Ом
0R22 или R22 = 0.22 Ом

3. Стандарт EIA-96 (Высокоточные резисторы)

На резисторах типоразмера 0603 с допуском 1% (ряд E96) четыре цифры физически не помещаются. Для них был разработан стандарт EIA-96, состоящий из двух цифр и одной буквы.

Здесь применяется табличный метод расчета, где формула выглядит так:

$$R = V_{EIA} \cdot M_{EIA}$$

Где:

$V_{EIA}$ — базовое значение из специальной таблицы EIA-96 (от 01 до 96, соответствующих сопротивлениям от 100 до 976).
$M_{EIA}$ — буквенный множитель (где $Z=0.001$, $Y/R=0.01$, $X/S=0.1$, $A=1$, $B=10$, $C=100$ и т.д.).

Пример для кода 01C:

По таблице код «01» равен базовому числу 100.
Буква «C» означает множитель 100.
$R = 100 \cdot 100 = 10000$ Ом = 10 кОм.

4. Нулевые резисторы (Перемычки)

Иногда на плате можно встретить резисторы с маркировкой 0, 000 или 0000. Это так называемые «нулевые резисторы» (zero-ohm links). Они имеют сопротивление, близкое к нулю, и используются в качестве технологических перемычек на печатной плате для упрощения трассировки или конфигурации схем.

Калькулятор SMD-резисторов онлайн: расшифровка маркировки за пару кликов

В современной электронике компоненты поверхностного монтажа (SMD) вытеснили традиционные выводные детали. Главное их преимущество — миниатюрность, однако она же создает главную проблему для радиолюбителей и инженеров: на крошечном корпусе (например, типоразмера 0805 или 0603) невозможно разместить привычную цветовую кодировку.

Вместо этого производители используют буквенно-цифровые коды. Чтобы не держать в голове сложные формулы и таблицы множителей, мы создали этот удобный онлайн-калькулятор SMD-резисторов.

Зачем нужен онлайн-калькулятор?

При ремонте материнских плат, смартфонов, блоков питания или сборке собственных печатных плат (PCB) важно точно знать номинал каждого компонента. Ошибка в расшифровке даже на один порядок может привести к выходу устройства из строя.

Наш калькулятор работает в режиме реального времени и моментально переводит код с корпуса резистора в понятные значения: Омы, килоомы (кОм) или мегаомы (МОм).

Какие стандарты кодировки поддерживает калькулятор?

Инструмент универсален и автоматически распознает тип введенной маркировки. Вам не нужно выбирать стандарт вручную — просто введите то, что написано на корпусе детали:

Трехзначная маркировка (допуск 5%): Классический стандарт EIA-24. Первые две цифры — это номинал, а третья — множитель (количество нулей). Например, код 103 расшифровывается как 10 кОм.
Четырехзначная маркировка (допуск 1%): Используется для прецизионных резисторов стандарта EIA-96. Первые три цифры обозначают сопротивление, четвертая — степень десятки. Например, 4702 — это 47 кОм.
Маркировка с буквой «R» (дробные значения): Если сопротивление элемента меньше 10 или 100 Ом, буква «R» заменяет десятичную запятую. Например, 4R7 означает 4.7 Ом, а R22 — 0.22 Ом.
Стандарт EIA-96 (2 цифры + 1 буква): Самая сложная для ручного перевода кодировка, применяемая на самых маленьких 1% резисторах (0603). Состоит из кода номинала по специальной таблице и буквенного множителя. Например, 01C — это 10 кОм. Наш калькулятор имеет встроенную таблицу EIA-96 и рассчитывает такие коды без ошибок.
Нулевые резисторы (перемычки): Коды 0, 000 или 0000 калькулятор безошибочно определит как перемычку с нулевым сопротивлением.

Как пользоваться калькулятором расшифровки?

Возьмите лупу или микроскоп и прочитайте символы на корпусе SMD-компонента.
Введите полученный код в поле калькулятора (регистр букв не важен, инструмент понимает как строчные, так и заглавные).
Результат появится под полем ввода мгновенно.
