При включении монитора Asus VW222S появляется изображение с красным оттенком, красноватость хорошо видно на белом фоне. По характеру неисправности похоже на то, что одна секция ламп практически вышла из строя, или две секции. Следует разобрать монитор и провести диагностику неисправности.

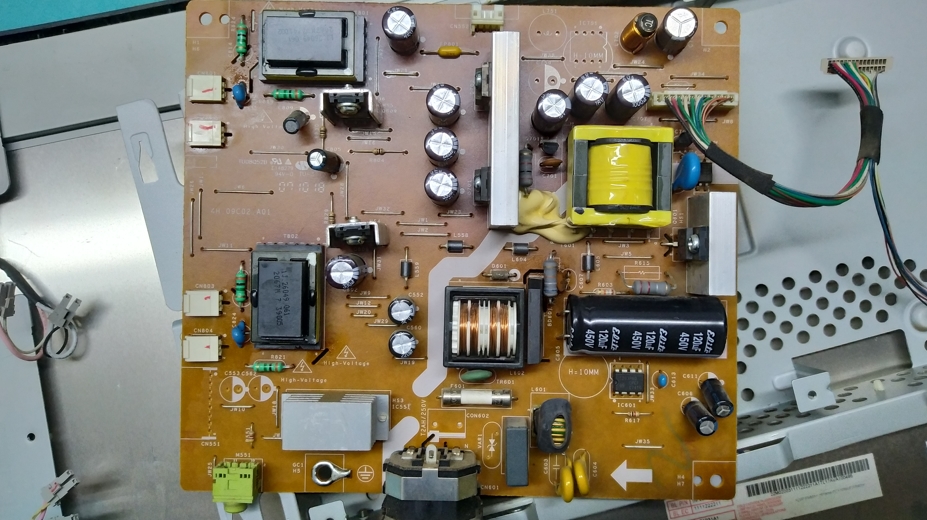

После разборки монитора, внешний осмотр ничего не показал, внешне платы хоть и имели в некоторых местах потемнение текстолита, но ничего критического там не обнаружилось. Конденсаторы в нормальном состоянии. Учитывая что потемнения текстолита около трансформаторов подсветки, предположение подтвердилось что, проблема в самих лампах CCFL подсветки и их нужно менять на новые.
Многие ремонтники в старых мониторах сразу меняют неисправные CCFL лампы на LED светодиоды, я консервативно отношусь к ремонту данной техники. Всегда устанавливаю новые CCFL лампы, а LED светодиоды только в том случае, если подходящих ламп у поставщика нету, или владелец монитора попросит.

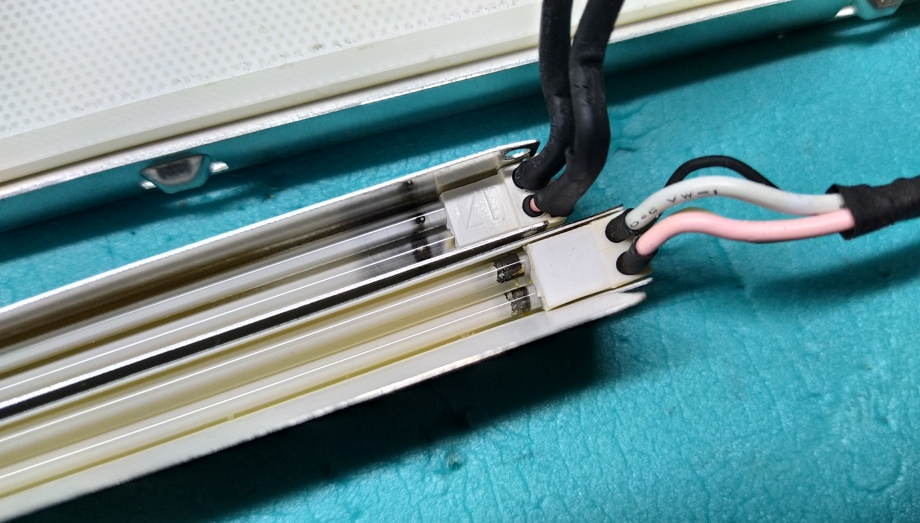

После разборки блока матрицы на фото видно, что CCFL лампы в плохом состоянии, причем обе пары. Однозначно их все нужно менять. И менять будем на LED светодиоды, подходящего размера новых ламп нету в продаже у проверенного поставщика.
После установки новой LED подсветки, отключаем инвертор от питания, убираем предохранитель FP801. Далее припаиваем выводы VIN (+12V), ENA (BL_ON), DIM (ADJ), GND от LED драйвера ко всем необходимым контактам, указанным на разъеме на выходе напряжений и сигналов с блока питания на главную плату.

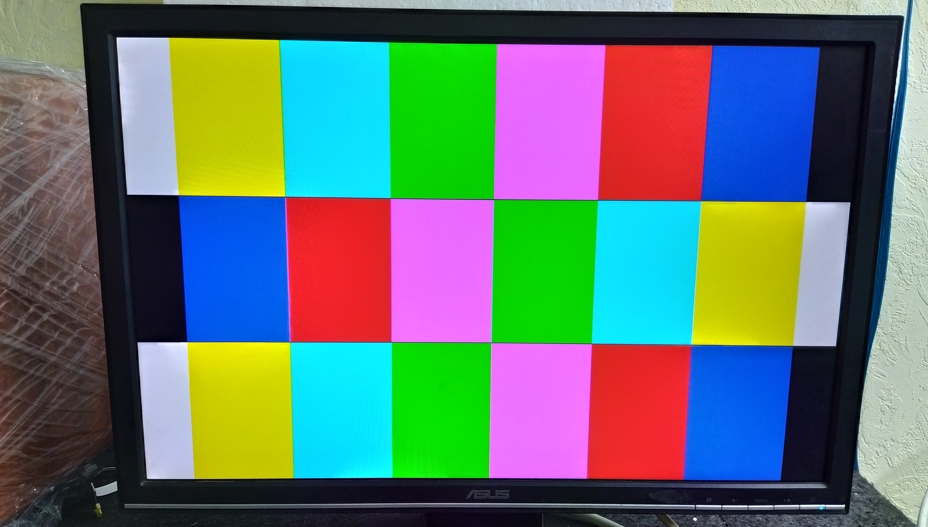

После установки и подключения новой LED подсветки, включаем монитор Asus VW222S и смотрим на изображение на экране, желательно с белым фоном. Иногда свет LED планок подсветки бывает с синим оттенком, из-за этого глаза очень быстро устают при работе с такой подсветкой. В нашем случае свет LED подсветки белый без синего оттенка, как и должно быть. Подсветка монитора Asus VW222S восстановлена, и устройство работает нормально.
Информация об устройстве:
- Тип устройства: Монитор
- Производитель: Asus
- Модель: VW222S
- Блок питания: 4H.09C02.A01
- Main board: ???
- Матрица: M220SP01 V.0
- T-CON: M220SP01 V0 X PCB, 07M09-1A
