Описание неисправности:
При подаче питания монитор LG E2242C-BN не включается. Светодиодный индикатор дежурного режима мигает красным, на кнопки управления устройство не реагирует, экран остаётся выключенным.
В данной модели распространённой неисправностью является выход из строя внешнего блока питания ADS-40FSG-19, чаще всего из-за вздутого конденсатора. Однако в данном случае оригинальный блок питания отсутствовал, и его исправность проверить не представилось возможным. Диагностика показала, что проблема кроется в плате управления EAX64774602(1.01), вследствие чего устройство не выходит из дежурного режима.
Диагностика неисправности:

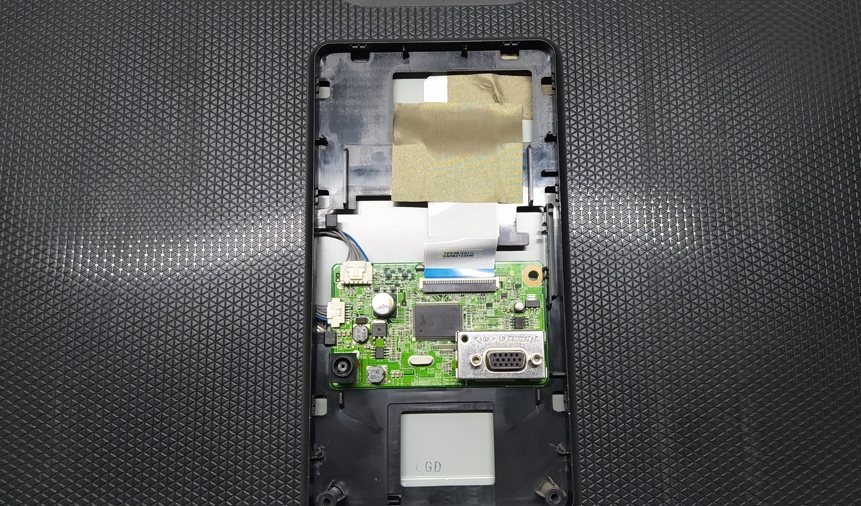

Визуальный осмотр платы не выявил повреждений — следов перегрева, трещин, обугливания или оплавленных элементов обнаружено не было. Проверка мультиметром показала отсутствие короткого замыкания. Однако измерения напряжений выявили отсутствие части питающих напряжений, что также указывает на некорректную работу схемы питания и управления.
Прошивка монитора:

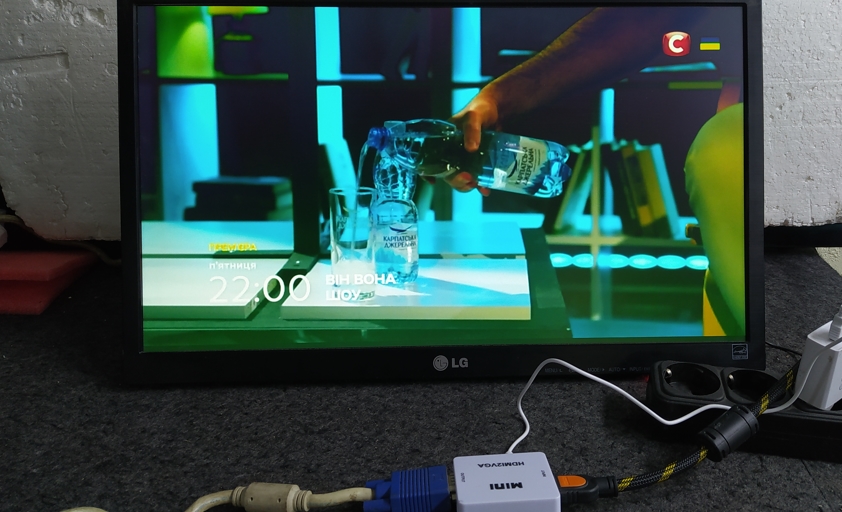

Предположительно, неисправность была вызвана повреждением содержимого SPI-памяти. После демонтажа и перепрошивки микросхемы W25X20BV монитор успешно включился и начал функционировать в штатном режиме.
Вывод:
Модель LG E2242C подвержена различным неисправностям, часто связанным с некачественным питанием. Нестабильное или пониженное входное напряжение может привести к сбоям прошивки, выходу из строя элементов цепей питания (преобразователей, транзисторов и т.д.). В данном случае ремонт свёлся к восстановлению прошивки SPI-памяти, что полностью решило проблему. Монитор работает стабильно, других неисправностей не обнаружено.
Информация об устройстве:
- Блок питания: ADS-40FSG-19, 19 В, 1.3 А

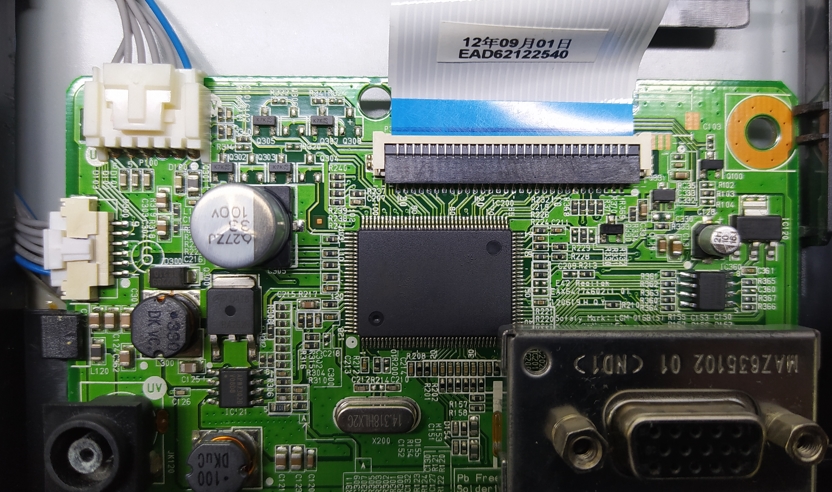

- Основная плата: E42 Realtek, EAX64774602(1.01), прошивка: 120619.H.Q.Y, маркировка безопасности: LGM-016B(S), Control No: 4F
- Процессор: RTD2280J0
