Симптомы неисправности
Монитор View Sonic VA2216W-4 включается, изображение появляется на несколько секунд, затем экран гаснет. Картинка перед отключением имеет красноватый оттенок — типичный признак неисправных ламп подсветки. Также важно проверить инвертор на корректную работу.
Диагностика блока питания и инвертора
После разборки монитора проверили блок питания ILPI-033 REV:C. Визуальных повреждений и следов перегрева не обнаружено. Замеры показали, что блок питания функционирует корректно — напряжения в норме, но подсветка отключается.
Для проверки инвертора были подключены заведомо исправные CCFL лампы. Подсветка больше не выключалась, что подтвердило исправность блока питания и инвертора. Проблема оказалась в штатных лампах подсветки матрицы.
Замена CCFL ламп на LED подсветку

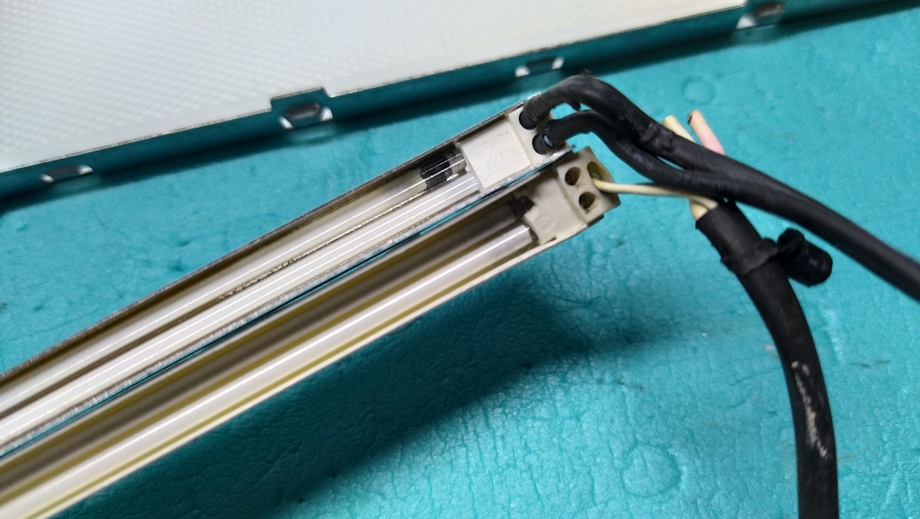

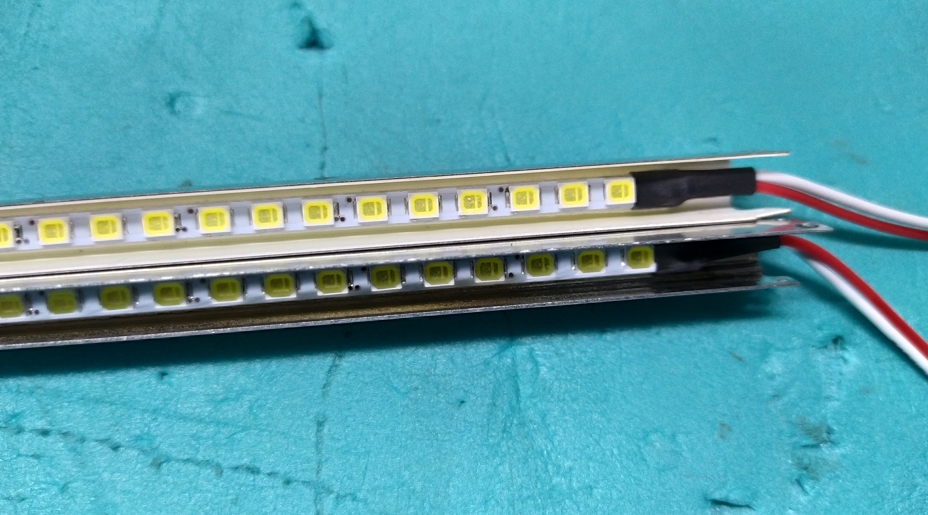

После демонтажа блока матрицы стало видно, что CCFL лампы перегорели: провода на одной из ламп отвалились. Поскольку найти новые лампы нужного размера не удалось, было принято решение установить LED-подсветку.
Подключение LED-подсветки

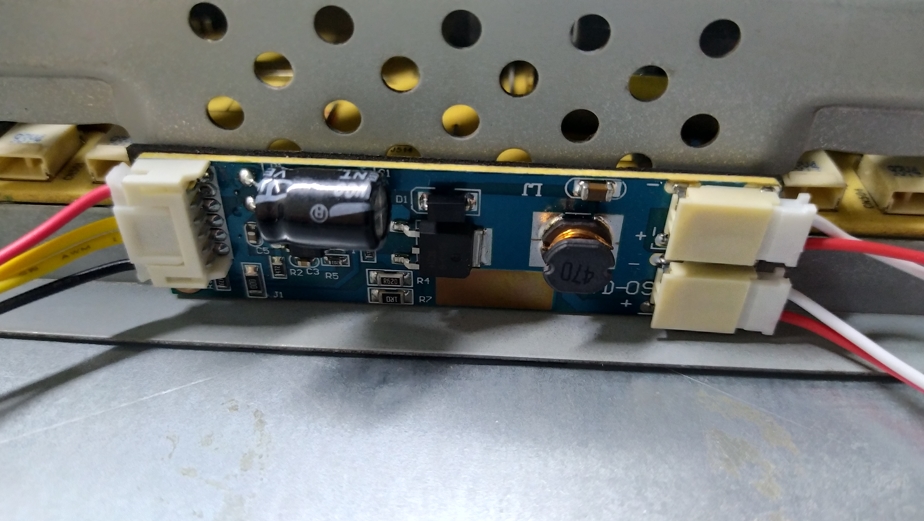

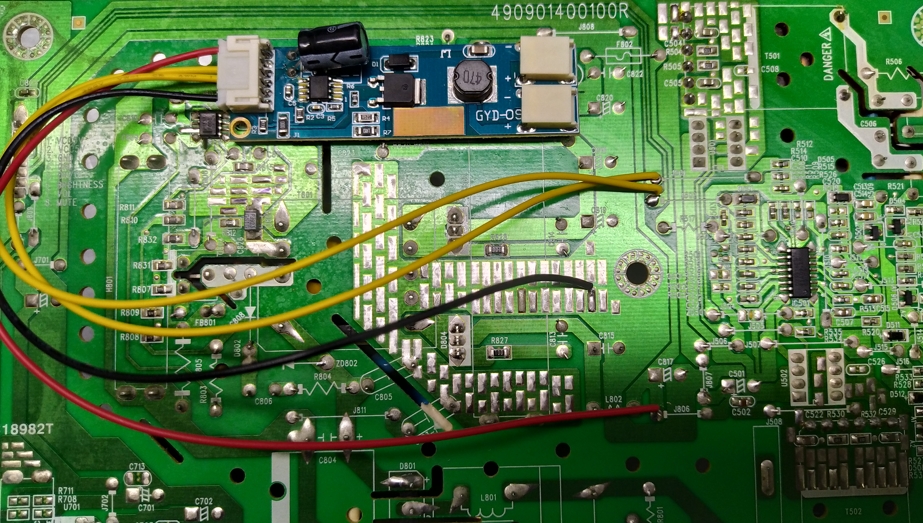

Для корректной работы LED-драйвера нужно:
- отключить питание на инвертор (выпаивается перемычка J806),
- подключить +12V провод (VIN),
- сигнал включения провод ENA (подключается к J502),
- сигнал яркости провод DIM (подключается к J501),
- и провод GND (земля).
Для удобства монтажа все провода были выровнены по длине и надежно зафиксированы.
Дополнительная профилактика
Проведена профилактика блока питания: выпаяны и проверены электролитические конденсаторы на потерю емкости и ESR, произведена дополнительная пропайка контактов на плате.
Результат ремонта
После замены CCFL ламп на LED-подсветку и всех доработок монитор View Sonic VA2216W-4 включается и работает стабильно. Проблем с изображением больше не наблюдается. Устройство полностью восстановлено.
Информация об устройстве:
- Тип устройства: Монитор
- Производитель: View Sonic
- Модель: VA2216W-4, VS11803
- Блок питания: ILPI-033 REV:C
- Main board: 490741300200R
- Матрица: MT220WW01 V.0 InnoLux
- CPU: TSUMU58WJ-LF
