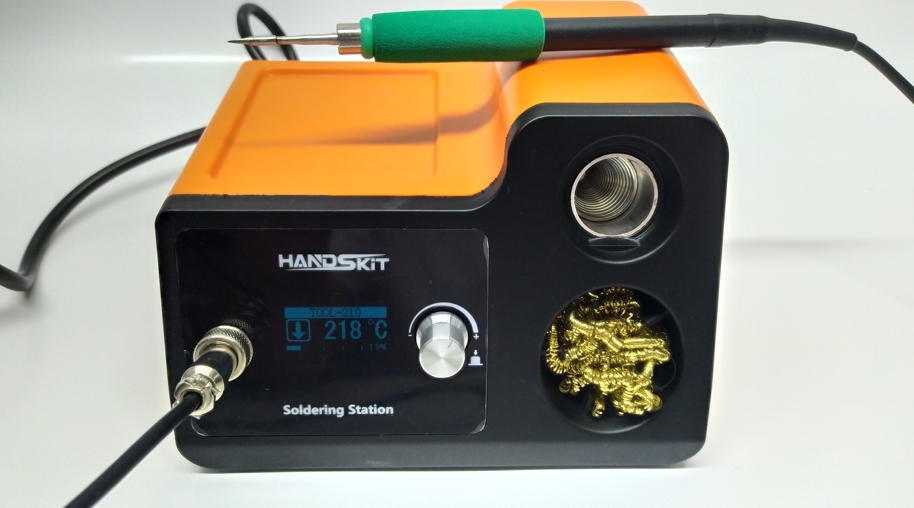

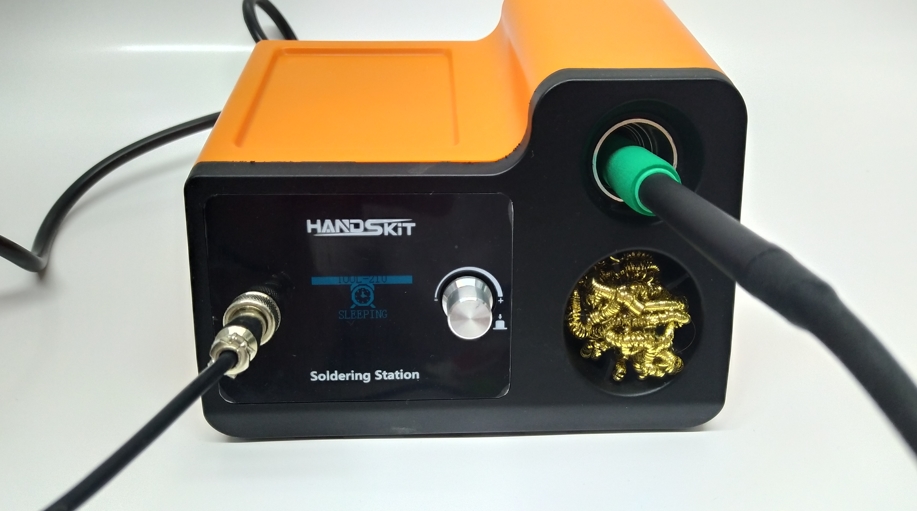

После покупки паяльной станции Handskit с ручкой под жало T210 первая проблема проявила себя через несколько месяцев использования устройства. При выключении станции сетевой кнопкой было слышно громкий приглушенный хлопОк. Пришлось разобрать станцию и проверить блок питания.

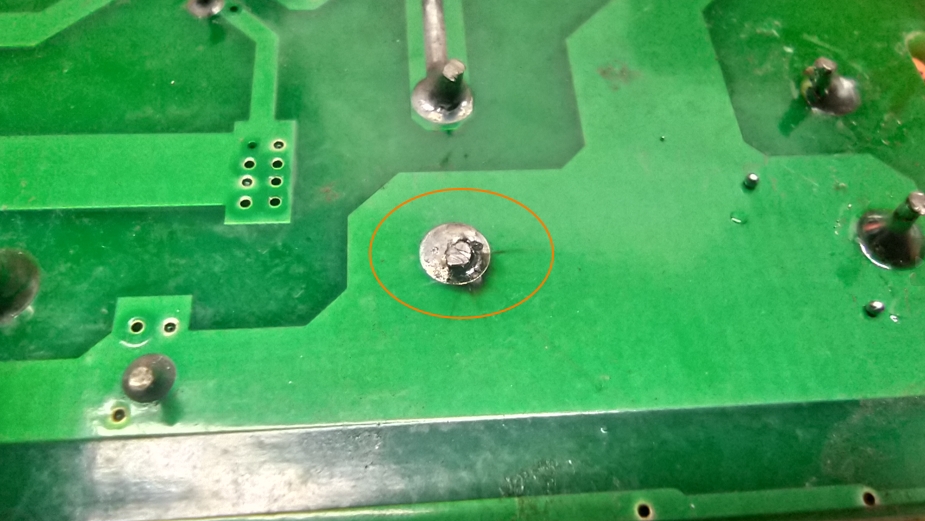

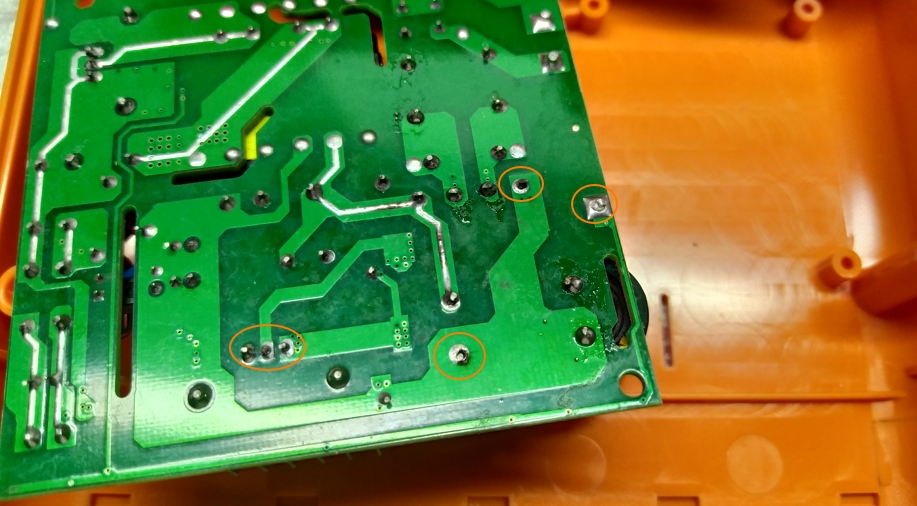

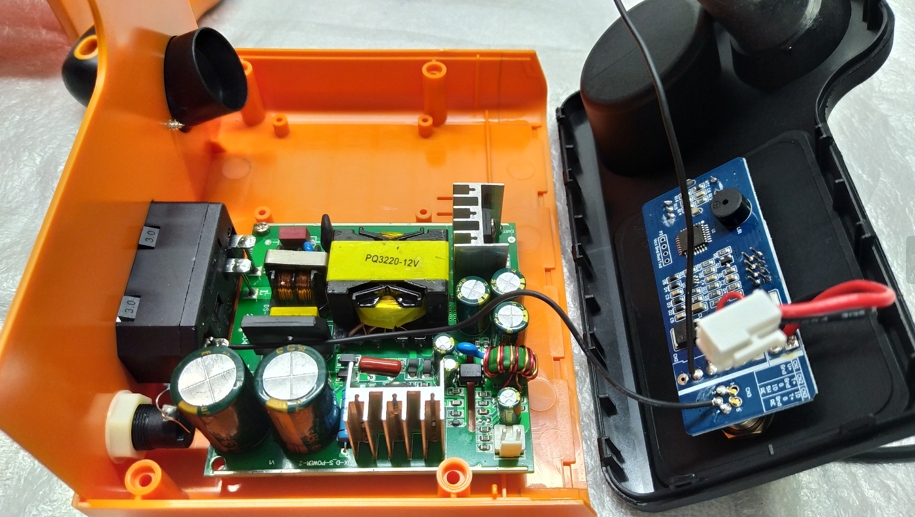

После разборки станции и демонтажа блока питания, видно не вооруженный глазом, что высоковольтный электролитический конденсатор на одном из выводов образовалась существенная кольцевая трещина. Тщательный осмотр показал, что кольцевых трещин на пайках очень много. Пришлось пропаять полностью плату блока питания.
После тотальной пропайки платы блока питания, проблема при выключении паяльной станции Handskit больше себя не проявляла. И паяльная станция работала в штатном режиме.
Спустя полтора года с момента покупки паяльной станции Handskit, при очередном ее включении в рабочий режим произошел внутри станции взрыв. После чего станция перестала подавать хоть какие-то признаки жизни.

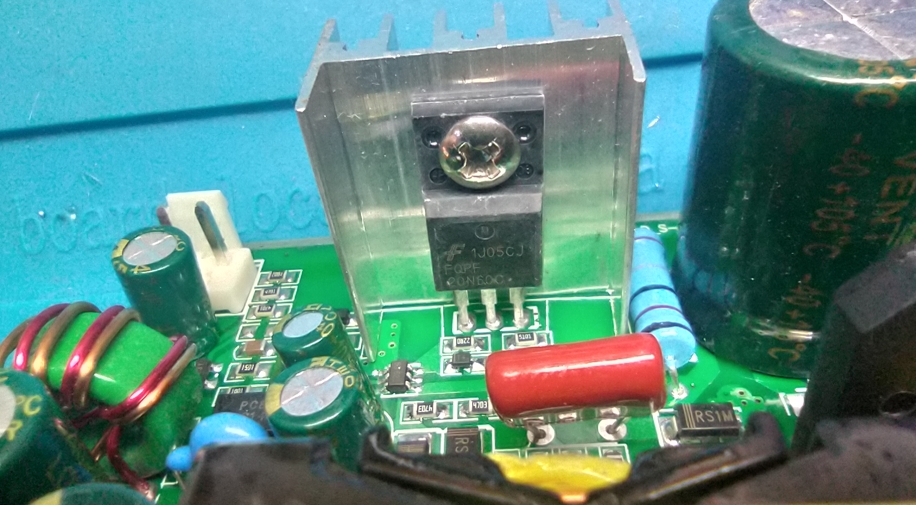

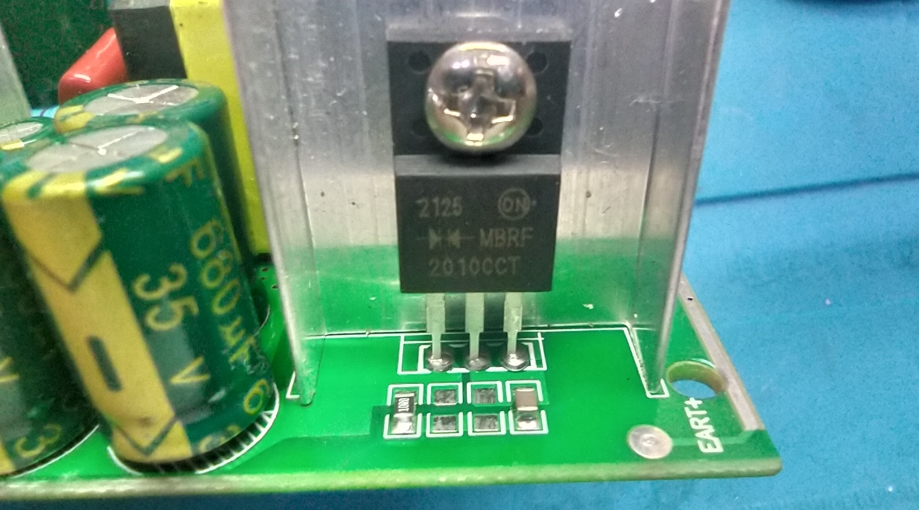

После разборки паяльной станции обнаружилось короткое замыкание в первичных цепях питания. Короткое замыкание в шим-контроллере, MOSFET транзисторе FQPF20N60C, сгорели низкоомные резисторы, предохранитель, а также заменен диодный мост. Но проблему это не решило, каждый раз после включения образовывалось короткое замыкание, даже при применении метода «бульдозера», когда было заменено почти все, что только можно. Под подозрением трансформатор PQ3220-12V.
Было решено заменить блок питания на новый. Конечно же такой блок питания на момент ремонта в наличии где бы то ни было нету, даже у китайцев. Поэтому пришлось искать другой блок питания, чтобы была возможность его установить в родной корпус паяльной станции и с минимальными доработками при его монтаже.

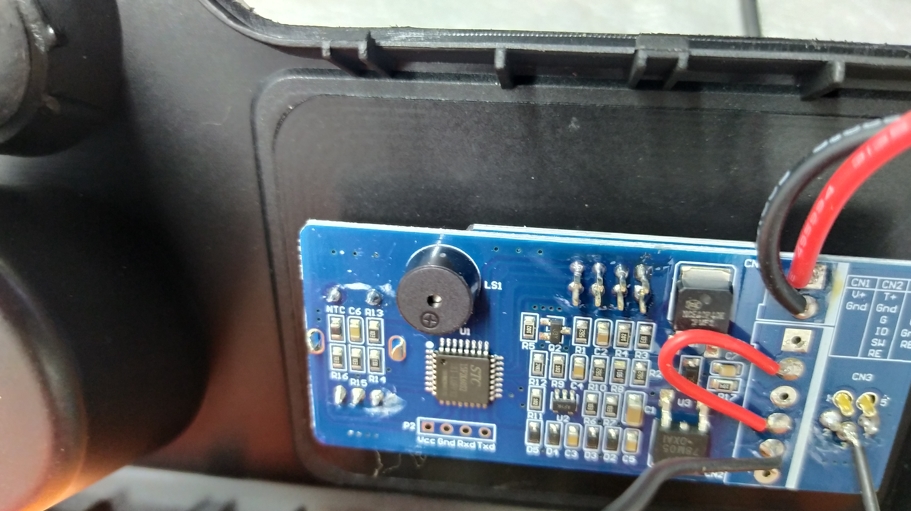

Но перед покупкой нового блока питания нужно проверить плату контроллера на ее работоспособность. При подачи напряжения через лабораторный блок питания на плату контроллера, экран включился и показывал последнюю зафиксированную температуру. При ее регулировки температура менялась, а жало T210 нагревалось. Плата управления станцией целая и рабочая.

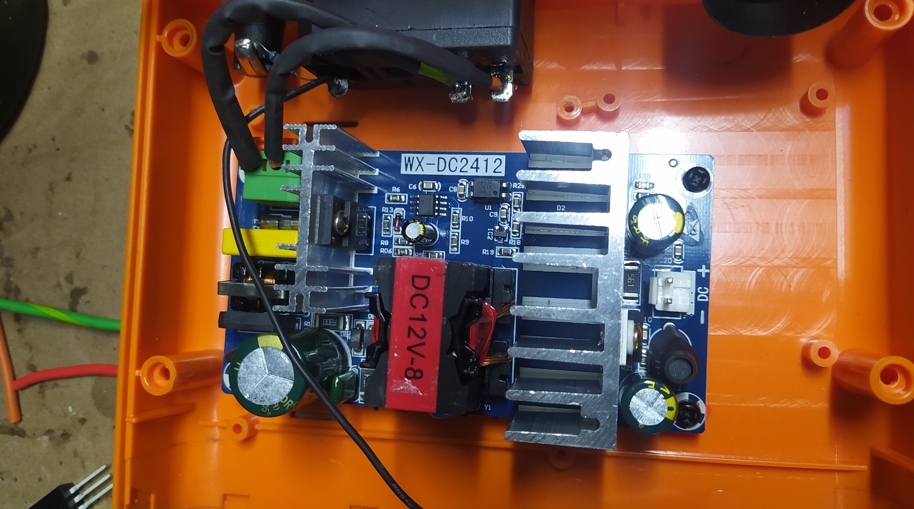

Выбор блоков питания оказался никакой, приобрел открытый блок питания с маркировкой WV-DC2412, и маркировкой на трансформаторе DC12V-8, с максимальным током нагрузки 8А, что раза в два больше чем в родном блоке питания. Данный блок питания, хорошо но не идеально, подходил под монтаж в родной корпус паяльной станции.

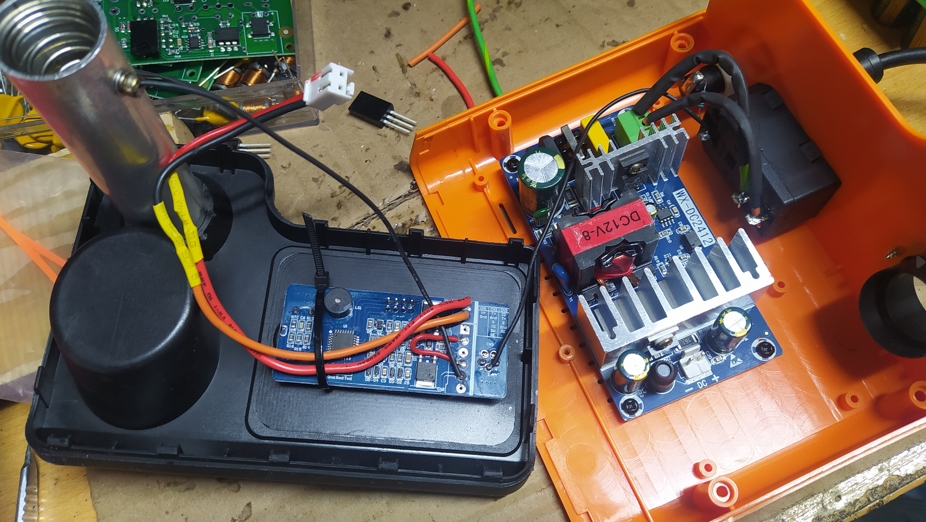

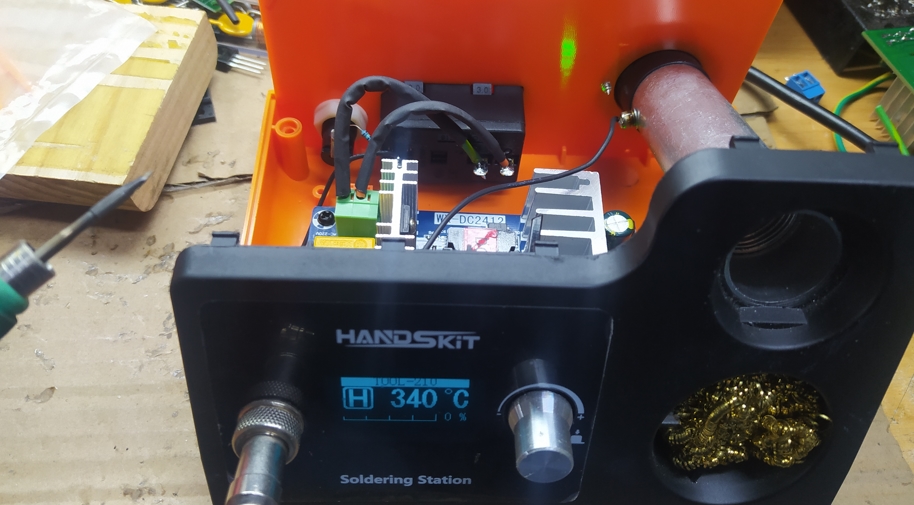

После замены, установки и подключении нового блока питания, паяльная станция Handskit теперь работает в штатном режиме. Каких либо отклонений или изменений по работе станции не замечено, выход на заданную температуру выходит так же быстро как и при родном блоке питания. Паяльная станция с новым блоком питания работает уже больше полугода, и сколько ей осталось китайских лет, покажет время.
