Симптомы неисправности монитора
Монитор ViewSonic N2011 корректно работает при первом включении. Однако, после 15 минут работы и последующего выключения, устройство больше не включается — кнопка питания не реагирует, хотя светится индикатор дежурного режима. После полного остывания монитор снова запускается и функционирует до следующего отключения.
Такое поведение указывает на проблему в цепях питания, вероятнее всего, связанную с деградацией электролитических конденсаторов, которые теряют ёмкость и увеличивается ESR при нагреве.
Поиск неисправности монитора ViewSonic N2011

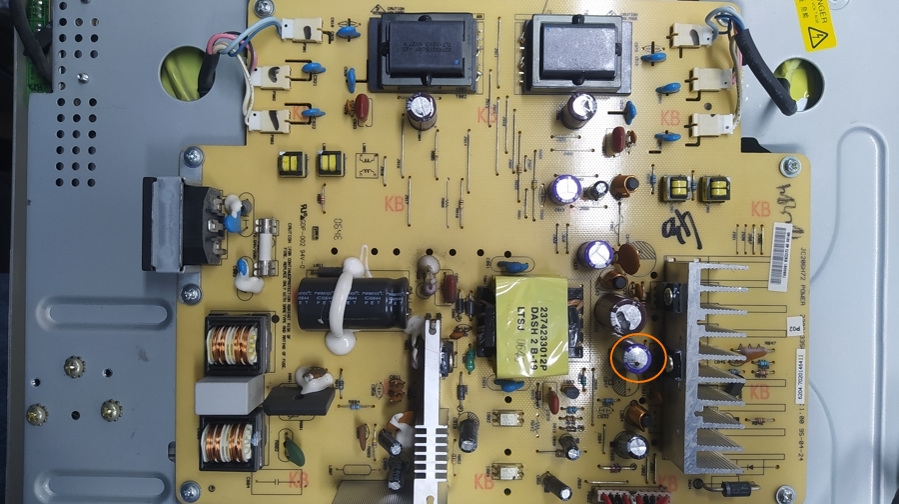

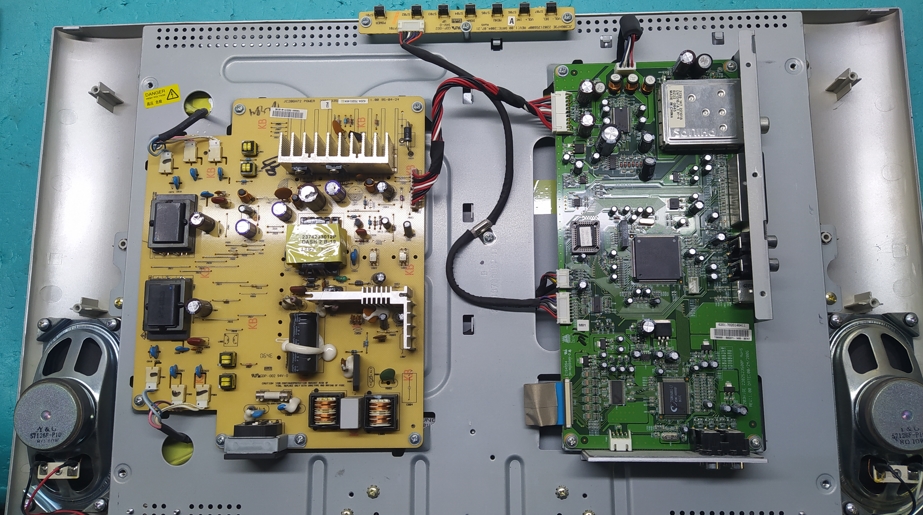

После вскрытия корпуса монитора и визуального осмотра электронных плат, на плате блока питания был обнаружен вздутый конденсатор 10V 1500µF — классический признак перегрева и выхода из строя, следует заменить на новый.
Ремонт монитора ViewSonic N2011
Неисправный конденсатор был заменён на аналогичный по номиналу, но с более высокой температурной стойкостью — 105°C. Дополнительно были проверены другие конденсаторы в цепи 5V питания как на блоке питания, так и на плате управления. Других неисправностей не выявлено.
Результат
После замены конденсатора монитор включается в любом состоянии — как на холодную, так и после прогрева. Устройство полностью восстановлено и работает стабильно. При тестировании повторных сбоев при включении не зафиксировано.
Информация об устройстве:
- Тип устройства: Монитор
- Производитель: ViewSonic
- Модель: N2011 (VS11265-1E)
- Блок питания: GDP-002-94V-0 JC206H72 (2202133500P)

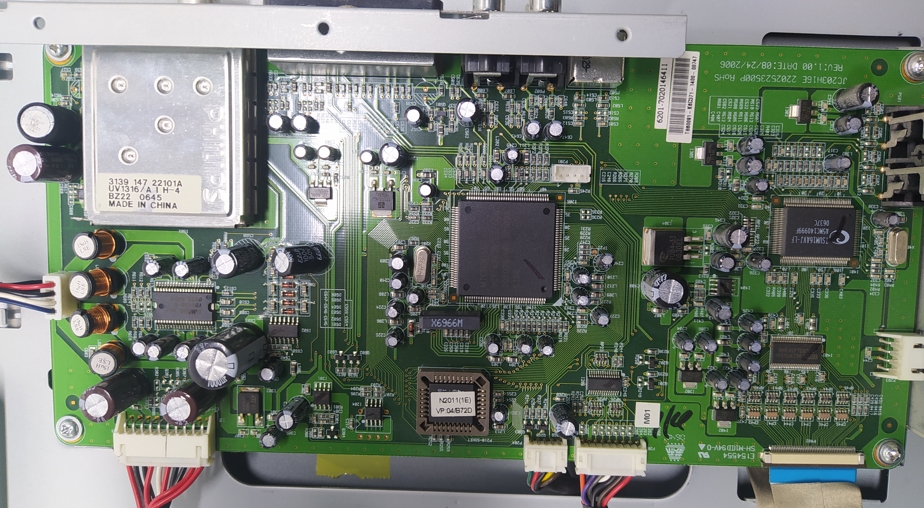

- Main board: JC203H1GE REV:1.00 (2202523500P)
