Описание неисправности:
Телевизор не включается: индикатор дежурного режима горит постоянным красным светом, однако устройство не реагирует на команды с пульта дистанционного управления и кнопку включения на корпусе. Симптомы проявлялись постепенно — телевизор мог произвольно выключаться во время работы, либо не включаться после продолжительного использования. В отдельных случаях включение удавалось только после многократных попыток.
История предыдущего ремонта:

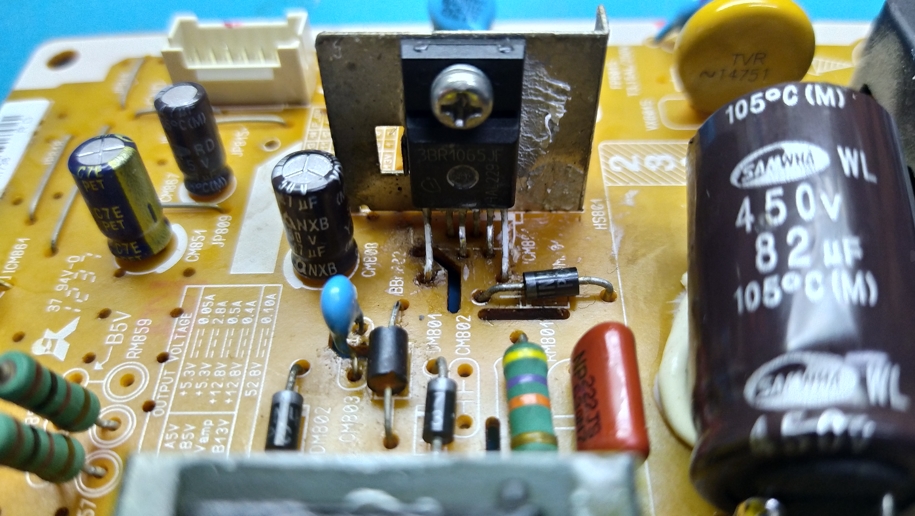

Телевизор Samsung UE22ES5000W уже проходил ремонт по данной неисправности. В сервисном центре был выявлен и устранён дефект в блоке питания PD23A00V_CPN: перепаяны кольцевые трещины в местах пайки ШИМ-контроллера ICE3BR1065JF. Эта неисправность является типовой для данной модели блока питания и развивается со временем в результате термомеханических нагрузок. После выполнения пайки телевизор работал некоторое время, однако проблема проявлялась вновь и носила прерывистый характер.
Диагностика и устранение текущей неисправности:

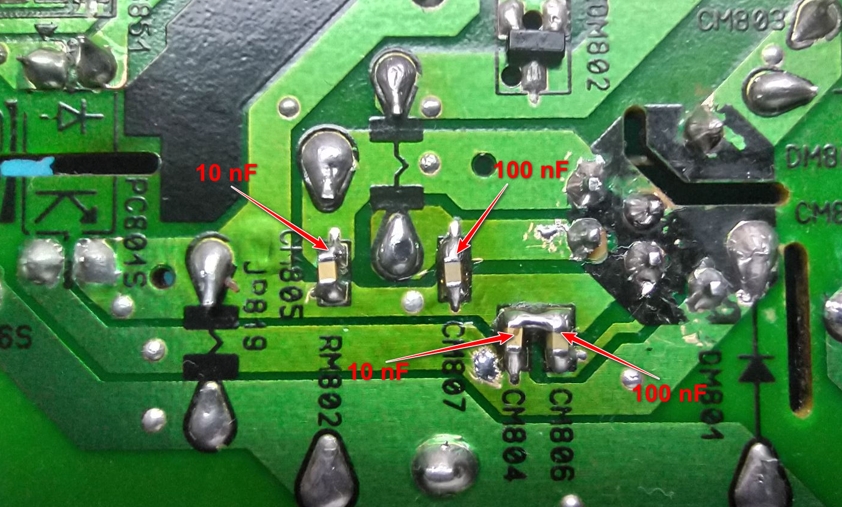

При повторной диагностике блока питания выявлена неисправность в первичной цепи питания — керамический конденсатор в обвязке ШИМ-контроллера ICE3BR1065JF имел утрату ёмкости, фактически составлявшую несколько десятков пикофарад (при номинале, существенно превышающем измеренное значение). После замены неисправного конденсатора телевизор Samsung UE22ES5000W успешно включился и в течение нескольких дней тестирования работал стабильно без сбоев.
Результат:

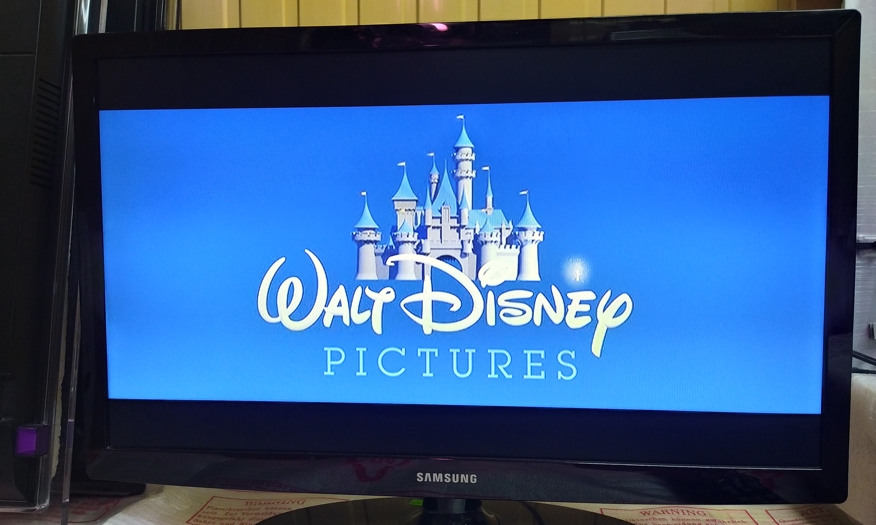

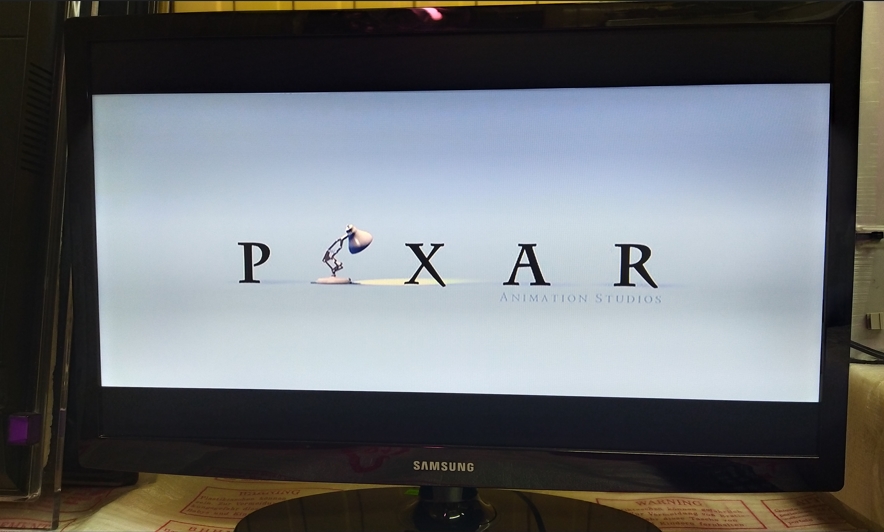

После выполненного ремонта телевизор Samsung UE22ES5000W полностью восстановил работоспособность. На момент завершения тестирования повторных отказов не наблюдалось. Пользователь повторно с данной неисправностью не обращался.

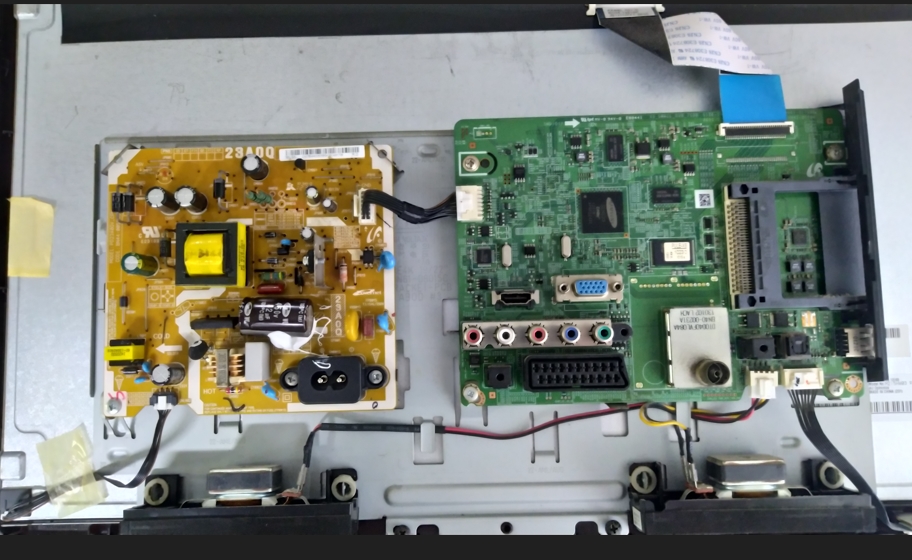

Информация об устройстве:
- Тип устройства: LED-телевизор
- Производитель: Samsung
- Модель: UE22ES5000W

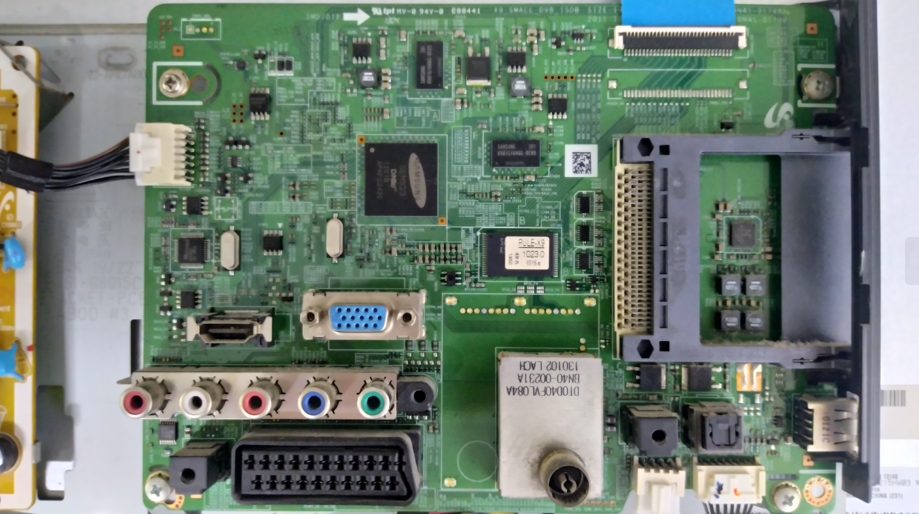

- Основная плата (Main Board): X9_SMALL_DVB_ISDB, BN41-01798A
- Матрица: M215HW03 V.1 (AU Optronics)
- T-con модуль: M215HW03 V1 CTRL BD 21M03-C07

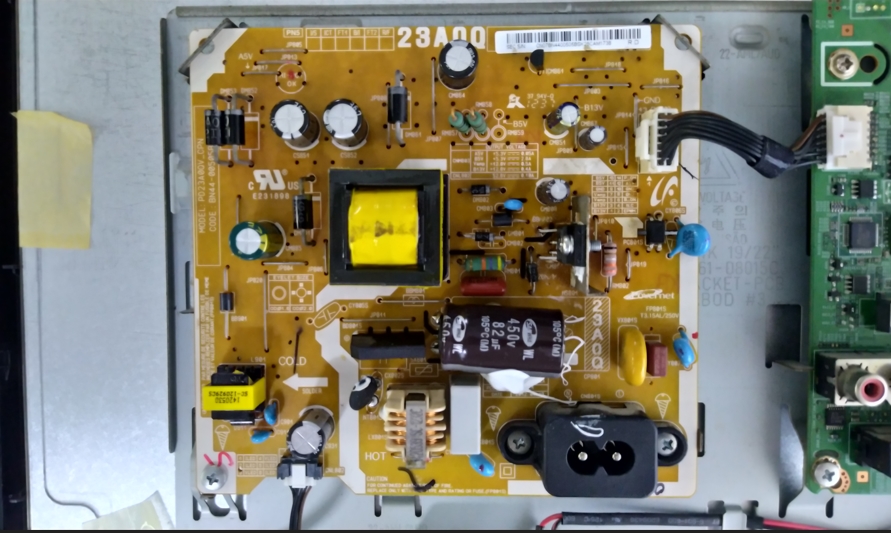

- Блок питания (PSU): PD23A00V_CPN, BN44-00505B
