Телевизор Sony KDL-55W905A включается, на экране появляется фирменный логотип SONY, однако спустя несколько секунд устройство отключается. Световой индикатор на передней панели мигает шесть раз, что указывает на ошибку №6 — срабатывание защиты по цепи подсветки. Это типичное поведение при неисправности LED-подсветки или её драйвера.
При появлении подобных симптомов важно не делать поспешных выводов. Ошибка может быть связана как с самими светодиодами, так и с проблемами на плате питания или в соединительных элементах. Рекомендуется выполнить полноценную диагностику, включая замер напряжений на плате питания и проверку линии LED ERROR.
Для проверки реакции устройства была временно отключена защита по линии backlight ERROR. После этого телевизор включается в штатном режиме, отображает логотип, затем загружается меню и работает без отключения.
Проведённая диагностика подтвердила неисправность LED-подсветки. Это может быть вызвано деградацией отдельных светодиодов или нарушением контакта в соединительных шлейфах. Для точного определения неисправности требуется доступ к LED-планкам.

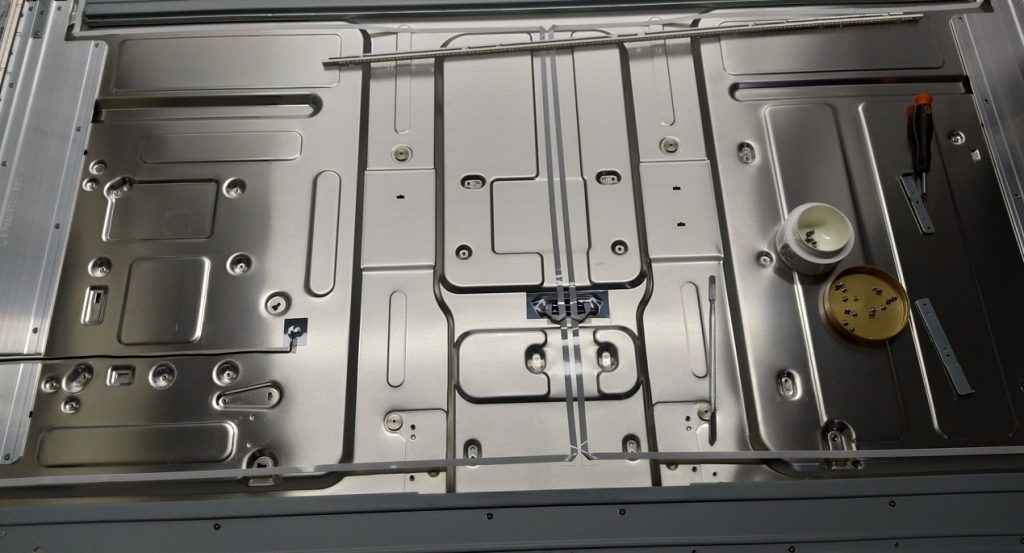

Для более детального анализа необходимо разобрать блок матрицы. Это включает снятие задней крышки, электронных плат, снятие рамки, а также аккуратное отсоединение шлейфов от матрицы. Демонтаж матрицы и рассеивателя с отражателем. Далее LED тестером или с подключенным блоком питания можно точно определить: проблема в самих светодиодах или в разъёмах, подающих питание на LED-планки.
В данном случае оказались неисправны светодиодные планки подсветки Edge. Для модели KDL-55W905A используются четыре планки: две правые NLAC20217R и две левые NLAC20217L. Были заказаны и установлены новые комплектующие. Все соединения тщательно проверены и зафиксированы, равномерность подсветки восстановлена.
После установки новых планок подсветки, и обратной сборки устройства телевизор включается корректно, и система больше не уходит в защиту. Все функции восстановлены, телевизор полностью исправен.
Состав телевизора Sony KDL-55W905A
- Тип устройства: Телевизор LED
- Производитель, ТМ: Sony
- Модель устройства: KDL-55W905A
- Main board: 1-888-101-31 (173415631)
- Panel: YLV5522-02N
- T-con: 1-888-061-11 (173410711)
- Блок питания: APS-344, 1-888-119-11
