При попытке включить телевизор Hisense H43B7100 мигает светодиод дежурного режима, но телевизор не включается и не входит в рабочий режим. Особенности телевизоров Hisense в том, что при неисправной подсветки телевизор не включится. Поэтому нужно включить телевизор без подсветки.
Чтобы включить телевизор Hisense без подсветки экрана, для этого нужно подключить к разъему подсветки электронный эмулятор нагрузки. В эмуляторе выставляются необходимые характеристики ток и вольтаж, как при работающей подсветки телевизора.

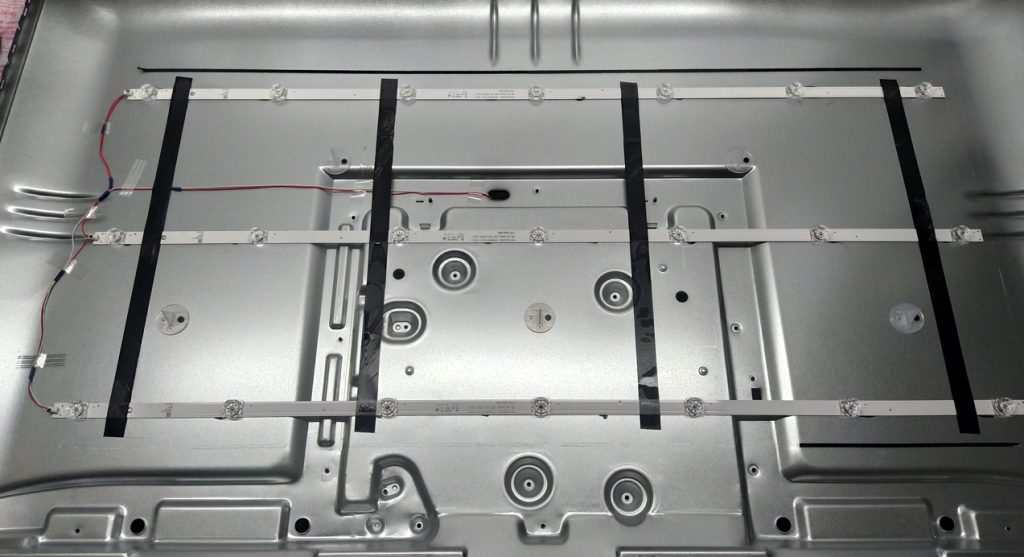

Далее включаем телевизор и светим фонариком на матрицу, где можно увидеть логотип бренда и после загрузки элементы изображения. Таким образом определили, что проблема в LED подсветке. Далее нужно разобрать блок матрицы и заменить подсветку на новую.
Доработка подсветки на плате RSAG7.820.8750/ROH
После замены всей подсветки на новую, можно произвести доработку LED драйвера HOZIGN на плате RSAG7.820.8750/ROH и уменьшить ток подсветки.
На плате распаяна группа резисторов R370 — 2R2, R727 — 200, R729 — 2R2, R728 — 10R0 — ток подсветки при замере составил 530 mA.
Из данной цепочки резисторов исключаем резистор R370 — 2R2 — ток снизится до 300 mA.
Состав телевизора Hisense H43B7100
- Тип устройства: Телевизор LED
- Производитель, ТМ: Hisense
- Модель устройства: H43B7100
- Main Board: RSAG7.820.8750/ROH
- Panel: HD425V1U51-T0L1\S0\GM\ROH, T430QVN03.0
