Качественная защита бытовой техники от скачков напряжения — это необходимость в современных реалиях. Резкие перепады в электросети могут мгновенно вывести из строя дорогие приборы. Решением этой проблемы является реле напряжения в розетку TOSVA-16. В этом обзоре-инструкции мы подробно разберем его характеристики, особенности и поможем правильно настроить устройство для максимальной защиты.
1. Назначение (Область применения)

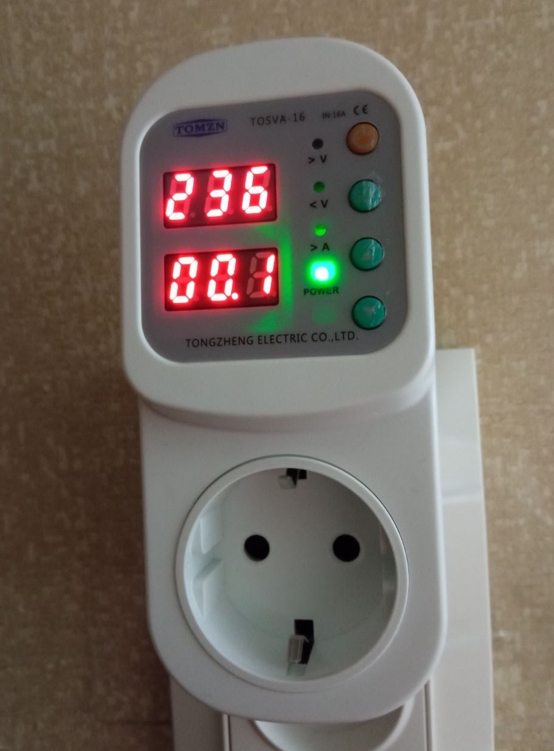

Регулируемая розетка с защитой по напряжению и току TOSVA-16 представляет собой интеллектуальное защитное устройство. Оно объединяет в себе защиту от перенапряжения, пониженного напряжения и перегрузки по току. В случае возникновения любой из этих аварий в сети 220В, устройство способно мгновенно отключить питание, чтобы предотвратить сгорание подключенного оборудования.
Это идеальное реле напряжения для холодильника, стиральной машины, телевизора, кондиционера и газового котла. Значения срабатывания защиты вы можете настроить самостоятельно, адаптировав их под специфику вашей местной электросети.
2. Особенности устройства
- Автоматическое восстановление: При сбое (скачок или падение напряжения) устройство отключает питание и автоматически возобновляет его с заданной задержкой времени после нормализации показателей сети.
- Защита от ложных срабатываний: Реле корректно реагирует на кратковременные (переходные) импульсы, защищая технику от ненужных отключений.
- Контроль обрыва нуля и плохого контакта: Если линия подвергается нестабильному напряжению из-за ослабленного контакта проводки, реле прервет подачу тока.
- Собственная надежность: Даже когда аварийное напряжение в линии достигает экстремальных пиковых значений, само устройство остается неповрежденным.
3. Основные технические параметры
| Функция (Параметр) | Значение |
|---|---|
| Входное напряжение | AC 140–300В |
| Защита от перенапряжения (верхний порог) | 230–300В (по умолчанию 270В) |
| Защита от пониженного напряжения (нижний порог) | 140–210В (по умолчанию 170В) |
| Защита от перегрузки по току | 1–16А (по умолчанию 16А) |
| Время задержки включения (при подаче питания) | 1–500 сек (по умолчанию 10 сек) |
| Время задержки возврата (после аварии) | 1–500 сек (по умолчанию 30 сек) |
| Время срабатывания защиты | 0.1–30 сек (по умолчанию 1 сек) |
| Потребляемая мощность | ≤ 2 Вт |
4. Основные показатели экрана и Меню настроек
На цифровом дисплее в рабочем режиме отображаются два главных параметра:
- 230 — Верхний экран показывает текущее напряжение в сети (Вольт).
- 63.0 (для примера) — Нижний экран показывает текущее потребление тока подключенным прибором (Ампер).
Для входа в меню настроек нажмите и удерживайте кнопку SET более 3 секунд. Для перехода к следующему пункту меню кратковременно нажимайте SET.
Меню параметров (A1 – A15)
Ручное управление
Режим oFF (Ручной выключатель): Вы можете принудительно отключить подачу питания и функцию защиты, нажав кнопку питания (значок включения/выключения).
- Изменяйте значения настроек с помощью кнопок «вверх» ▲ и «вниз» ▼.
- Если для защиты от перенапряжения (A2) задать значение выше 300 В, функция будет отключена.
- Если для защиты от пониженного напряжения (A6) задать ниже 140 В, функция будет отключена.
- Удерживайте ▲ более 12 секунд для просмотра причины последней аварии. Удерживайте ▼ более 6 секунд для сброса к заводским настройкам.
- Для сохранения измененных параметров нажмите и удерживайте SET на любом этапе настройки.
4.1 Рекомендуемые настройки (для холодильника, ТВ, котла)
Чтобы устройство защиты от скачков напряжения 220В работало корректно и действительно спасало вашу технику, электрики рекомендуют установить следующие параметры:
Почему это важно: Это критически важная настройка для защиты компрессора холодильника или кондиционера. При кратковременном отключении света давление фреона в системе не успевает упасть. Если компрессор попытается запуститься сразу, он может сгореть. 5 минут достаточно для безопасного старта.
Почему это важно: Большинство современных блоков питания выдерживают превышение стандарта 230В на 10%. Значение ниже 250В приведет к постоянным ложным щелчкам реле.
Почему это важно: Для двигателей стиральных машин и холодильников пониженное напряжение губительно — мотор перегревается из-за нехватки мощности. 190 Вольт — оптимальный предел отключения.
Почему это важно: Стандартная бытовая розетка выдерживает максимум 16 Ампер (около 3.5 кВт). Защита сети 220В 16 ампер предотвратит оплавление контактов.

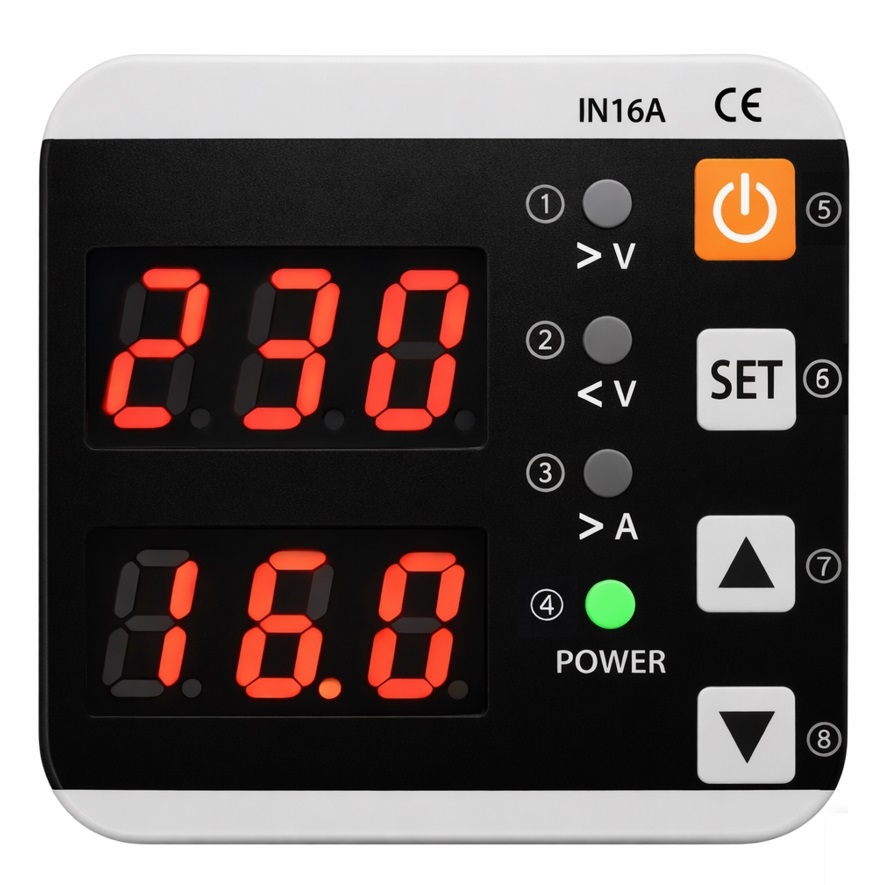

5. Описание индикаторов и кнопок панели
- Индикатор тревоги перенапряжения (>V).
- Индикатор тревоги пониженного напряжения (<V).
- Индикатор тревоги перегрузки по току (>A).
- Зеленый индикатор питания (POWER).
- Ручной выключатель (оранжевая кнопка).
- Кнопка [SET]: вход в настройки (удержание 3 сек) и переключение пунктов.
- Кнопка регулировки [▲] (Вверх).
- Кнопка регулировки [▼] (Вниз).
6. Индикация состояний на экране

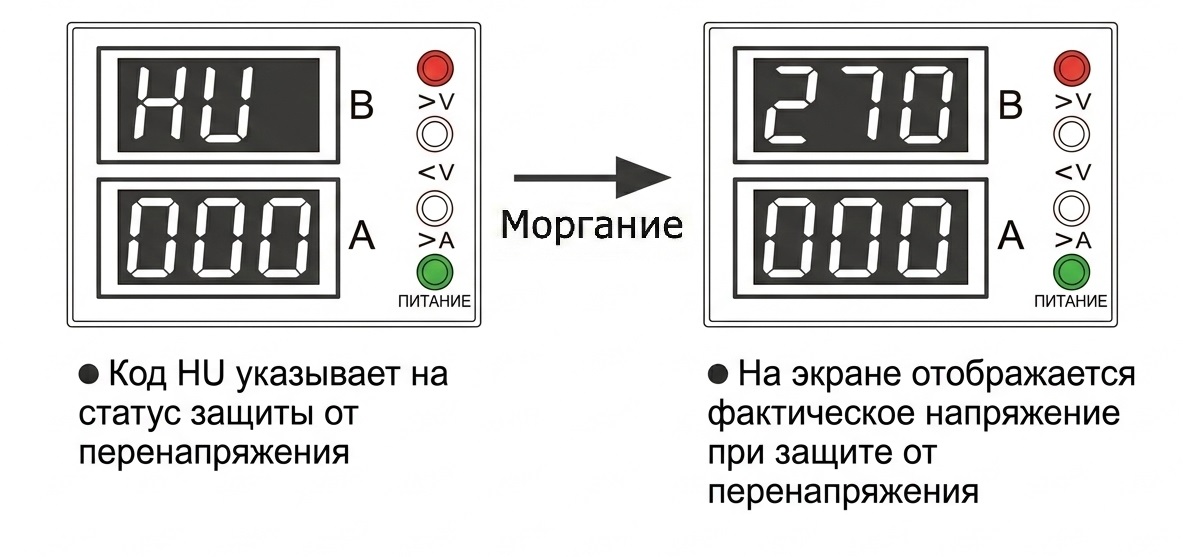

6.1 Состояние защиты от перенапряжения
Когда напряжение в сети превышает заданный вами верхний порог, на верхнем дисплее начинает мигать код HU (High Voltage). Рядом загорается красный индикатор >V. Экран поочередно показывает код HU и фактическое высокое напряжение (например, 270В). Питание на розетку в этот момент отключено.

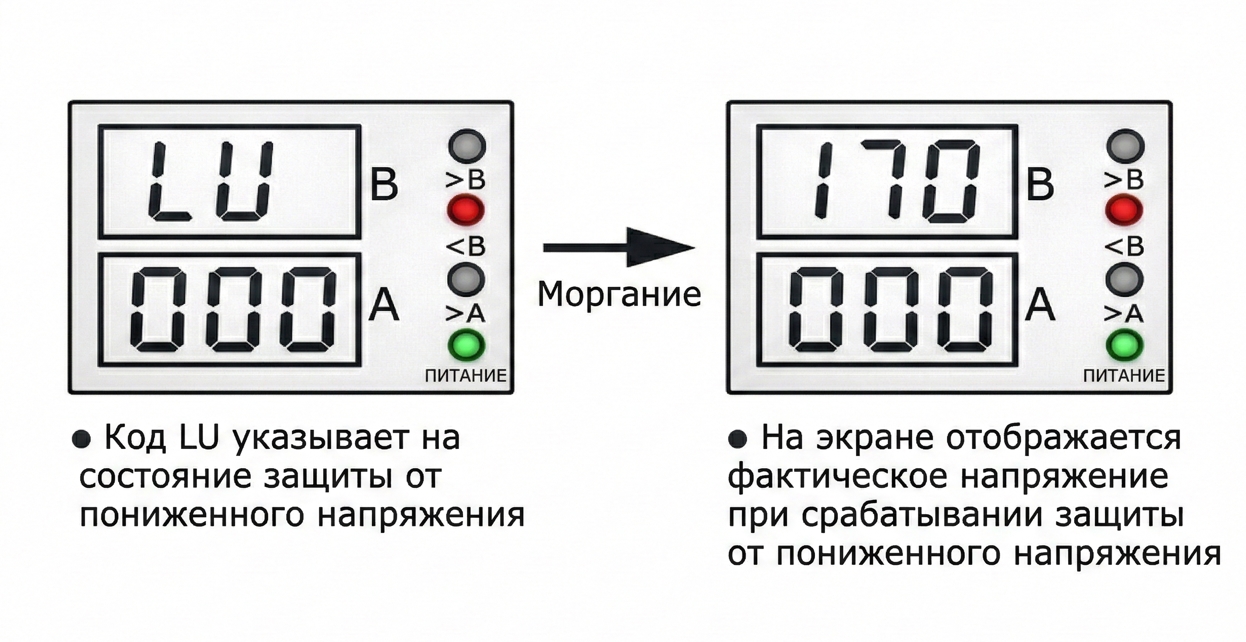

6.2 Состояние защиты от пониженного напряжения
При падении напряжения ниже допустимого минимума, на верхнем дисплее мигает код LU (Low Voltage) и горит индикатор <V. Как и в предыдущем случае, устройство циклично показывает код ошибки и текущее низкое напряжение в сети, защищая вашу технику от «голодания».

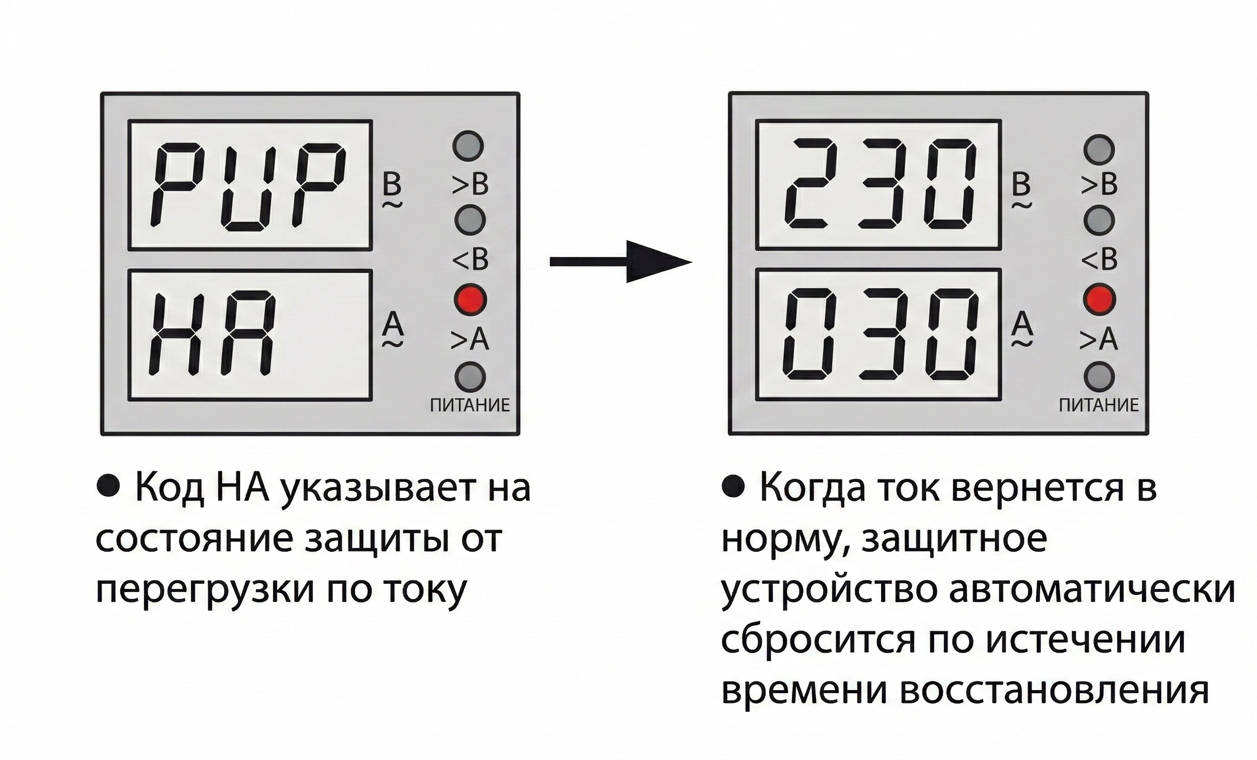

6.3 Состояние защиты от перегрузки по току
Если подключенный прибор начал потреблять больше ампер, чем установлено в параметре A10 (например, больше 16А), срабатывает токовая защита. На нижнем экране мигает значение потребляемого тока, и загорается индикатор >A. Розетка обесточивается, чтобы предотвратить короткое замыкание или пожар.

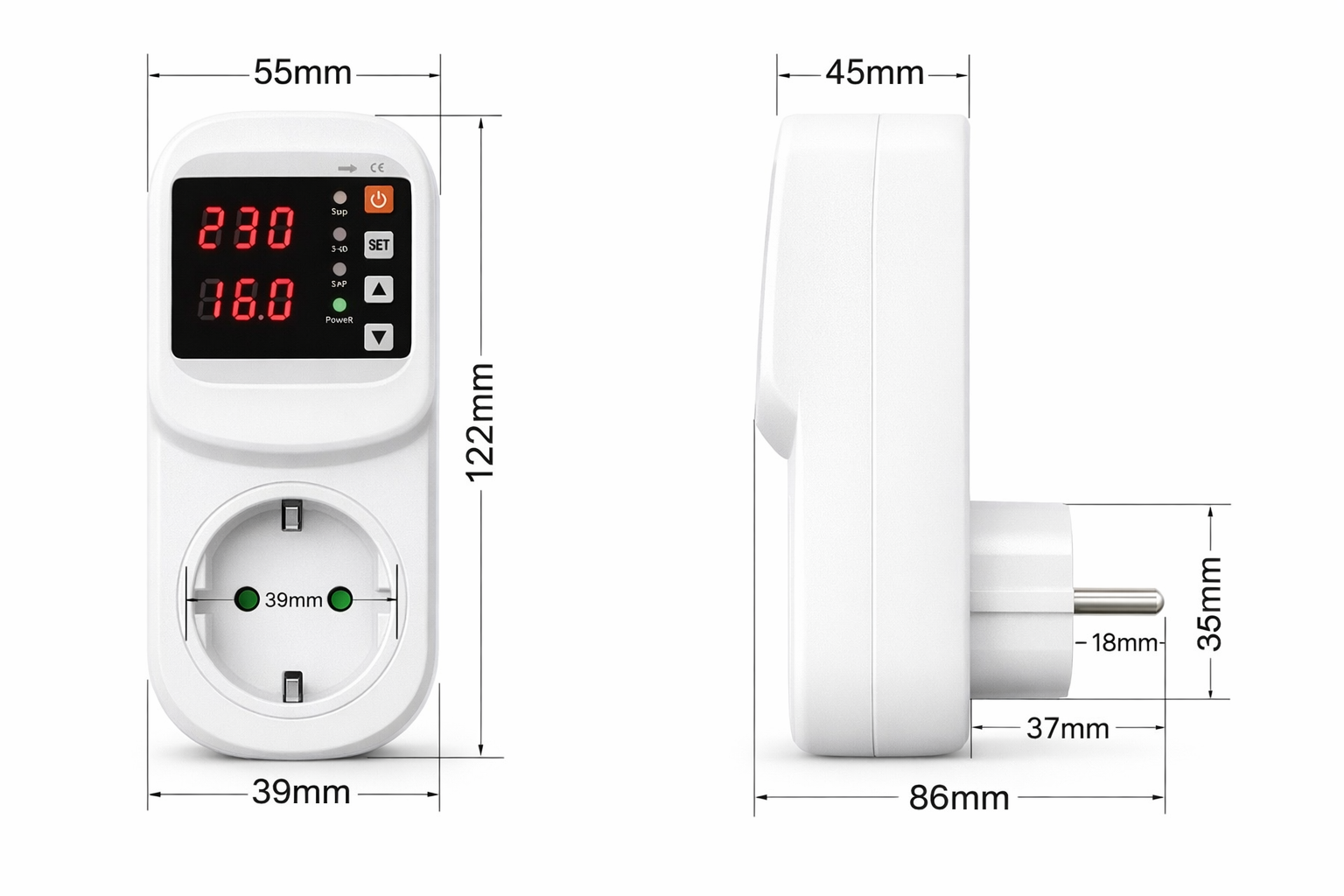

7. Габаритные размеры изделия
Устройство обладает компактным дизайном, который не перекрывает соседние слоты в удлинителях. Физические размеры реле составляют 122 × 55 × 86 мм. Тип вилки и розетки универсальный, подходит для большинства современных европейских стандартов (EU), обеспечивая плотный и надежный контакт.
