При включении телевизор входит в рабочий режим, но изображения нет, экран темный, звук есть и нормально управляется с пульта. По характеру неисправности — типичная неисправность LED подсветки телевизора. Следует разобрать телевизор и заменить подсветку на новую.

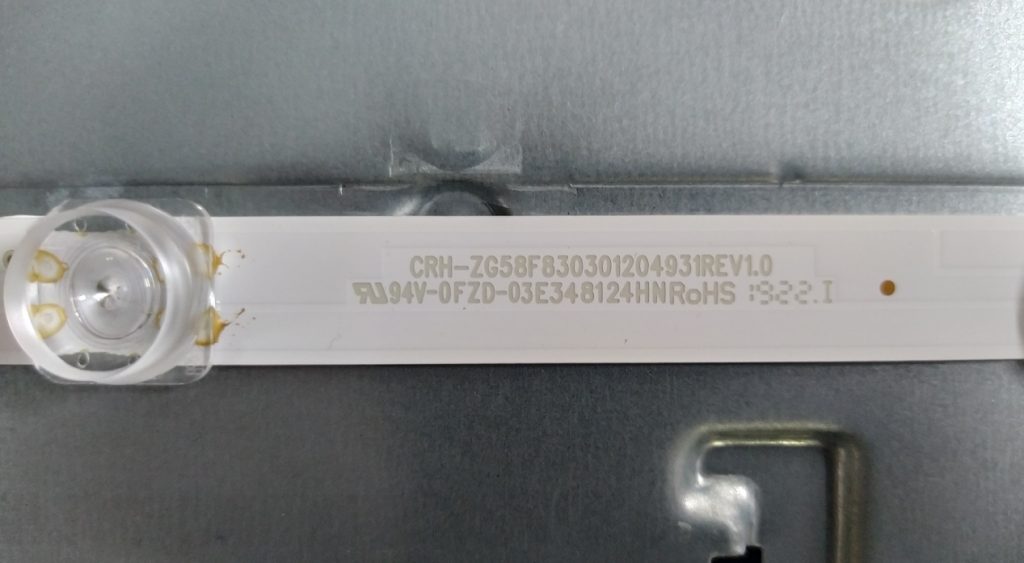

В телевизоре установлена Direct LED подсветка. Установлено четыре планки по 12 трехвольтовых светодиодов на каждой планке. Маркировка планок:
CRH-ZG58F830301204931REV1.0, LB-C580Y19-F8-UP0F8SH01-X1, Y162-L07-KA-2
Для увеличения ресурса новых светодиодов и снижения тепловой нагрузки, рекомендуется уменьшить ток подсветки путем увеличения общего сопротивления токозадающих резисторов. Установлена микросхема управления подсветкой LED Driver AS358AM-G1.

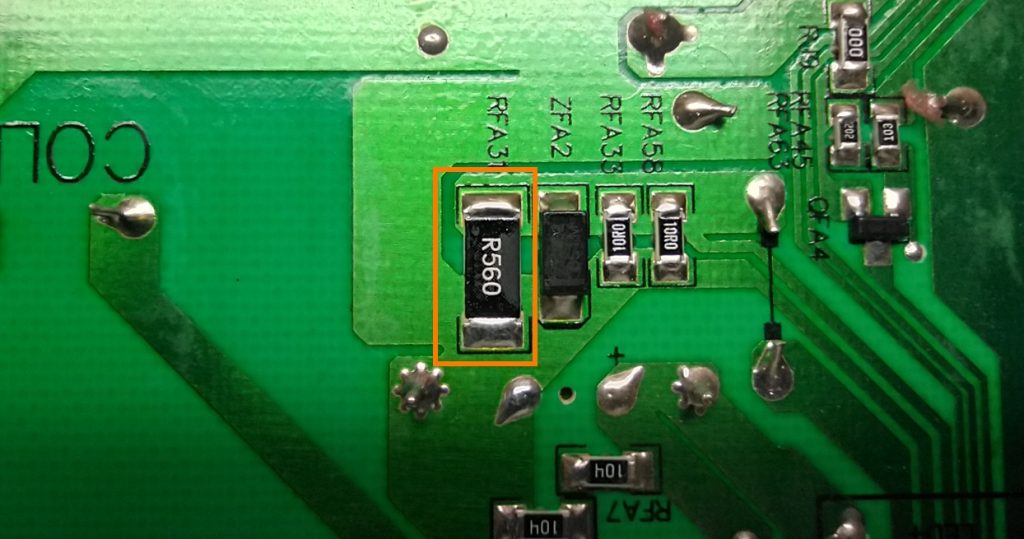

Номиналы установленных резисторов которые ограничивают ток: R560 (0,560 Ом), 10R0 (10 Ом), 10R0 (10 Ом). Во время замера ток зафиксирован перед доработкой подсветки 560 mA. Чтобы уменьшить ток подсветки до 240 mA, нужно увеличить номинал SMD резистора RFA31 на 1R50 (1.5 Ом).
После замены подсветки на новую телевизор Grunhelm GT9USF58G работает в штатном режиме, LED-подсветка больше не пропадает.
Состав телевизора Grunhelm GT9USF58G
- Тип устройства: Телевизор LED
- Производитель, ТМ: Grunhelm
- Модель устройства: GT9USF58G
- Main board: HK.T.RT2851V09
- Panel: C580Y19-F8 (UP0F8SS01)
- T-con: JUC7.820.00223629
- Блок питания: CH1160D-1MF REV:1.0
