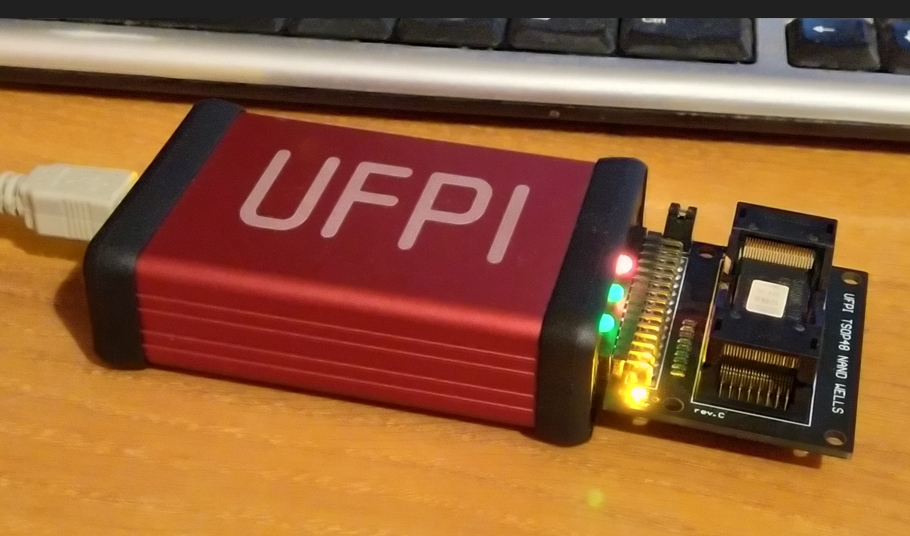

UFPI программатор — это устройство, используемое для программирования микросхем flash памяти, MCU.
UFPI расшифровывается как «Universal Flash Programming Interface» (Универсальный интерфейс программирования флэш-памяти), это означает, что данный программатор может работать с различными типами микросхем и поддерживать разные протоколы программирования.
Он позволяет загружать внутреннее программное обеспечение (firmware) в микросхемы, которые затем могут быть использованы в различных электронных устройствах. UFPI программатор широко используются мастерами в ремонте электронных устройств (телевизоры, мониторы, магнитолы, Android приставки и т. д).
Основные преимущества использования UFPI программатора включают в себя высокую скорость программирования, гибкость и многофункциональность, а также возможность работы с различными типами микроконтроллеров и микросхем флэш-памяти, что делает его универсальным инструментом для ремонта различных электронных устройств.
UFPI программатор краткие характеристики
| Категория | Описание | Комментарий / Совет |
|---|---|---|
| Название | UFPI (Universal Flash Programming Interface) | Универсальный инструмент — хорош для сервисных центров и радиолюбителей |
| Назначение | Программатор для флэш-памяти, микроконтроллеров, eMMC, NAND и других чипов | Покрывает большинство нужд при ремонте бытовой электроники |
| Поддерживаемые интерфейсы | SPI, I2C, NAND, OneNAND, eMMC, UART, SD, JTAG, 1Wire и др. | Перед покупкой проверь, поддерживает ли нужный интерфейс |
| Скорость передачи данных | USB 2.0 High-Speed (до 480 Мбит/с) | Для большинства задач скорости достаточно |
| Совместимость с ОС | Windows XP/Vista/7/8/10, Linux | На новых Windows — работает «из коробки» |
| Питание | От USB, поддержка от 1 В до 5 В | Удобно для разных типов микросхем |
| Материал корпуса | Алюминиевый с пластиковыми вставками | Прочный, не боится паяльника 🙂 |
| Драйверы | Автоматическая установка в Windows 8+ | Быстрый старт — не требует возни |
| Применение | Прошивка микросхем, ремонт электроники | Идеально для Android-приставок, роутеров, ТВ |
| Комплектация | Программатор, адаптеры (TSOP48), кабели, ПО | Проверь, входят ли нужные адаптеры |
| Официальный сайт | ufpi.pro, mslw.com | Полезные файлы, обновления и поддержка |
| Руководство пользователя | Скачать PDF | Рекомендуется прочитать перед первой работой |
Микросхемы памяти
| Тип чипа | Поддержка UFPI | Советы и нюансы |
|---|---|---|
| eMMC | ✅ Полная поддержка | Используй адаптер BGA с контактами для точного позиционирования. Проверь напряжение (часто 1.8В или 3.3В). Часто прошивка требует наличия BOOT1/2 разделов. |
| NAND | ✅ Полная поддержка | Рекомендуется TSOP48 адаптер. Важно правильно указать ID микросхемы и учитывать наличие bad blocks. UFPI работает с .bin и .xml (разметкой). |
| OneNAND | ✅ Поддерживается | Редко встречается, но UFPI с этим справляется. Используются адаптеры, как для обычных NAND. Убедись, что чип питается от нужного уровня. |
| NOR Flash | ✅ Поддержка SPI/I2C NOR | Простая в работе, чаще всего SPI — паять удобно, хорошо читается/прошивается. UFPI отлично справляется с Winbond, Macronix, SST и др. |
| EEPROM | ✅ Поддержка I2C/SPI | Подключение по 4–6 проводам. Подходит как для SOIC8, так и DIP. Можно прошивать/считывать прямо на плате при правильной изоляции питания. |
| SPI Flash | ✅ Полностью | Используй SOIC8 clip или посадку в адаптер. Отличный выбор для роутеров, приставок и BIOS. Проверь тип прошивки: raw bin или с заголовками. |
| MCU (Микроконтроллер) | ⚠️ Частично |
