Ремонт подсветки телевизора Akai UA24DF2110T2 (TP.MS3663S.PA671)

Симптомы неисправности и диагностика

По словам владельца, телевизор Akai UA24DF2110T2 перестал показывать при включении перед очередным вечерним просмотром, хотя накануне аппарат работал исправно.

При визуальном осмотре наблюдаются классические признаки выхода из строя светодиодной подсветки экрана:

• Экране остается полностью темным (нет изображения).
• Звук телеканала воспроизводится чисто без искажений.
• Телевизор адекватно реагирует на пульт дистанционного управления и кнопки на корпусе.
• Индикатор дежурного режима свидетельствует о штатной работе аппарата.

При проведении базового теста — направленном свете фонарика вплотную к экрану — на ЖК-панели просматриваются силуэты и элементы изображения. Это подтверждает работоспособность матрицы и указывает на необходимость разборки дисплейного модуля для замены неисправных светодиодов.

Выбор метода ремонта: почему необходима полная замена

После демонтажа рамки и разборки блока матрицы V236BJ1-P01 Rev.CB была проведена дефектовка светодиодов. Осмотр выявил критическую степень износа кристаллов: на поверхности люминофора присутствуют микротрещины и термические повреждения, вызванные длительным воздействием высоких температур.

Частичный ремонт (точечная перепайка сгоревших светодиодов) в данном случае технически нецелесообразен. Оставшиеся старые светодиоды уже деградировали и выйдут из строя в ближайшие недели. Надежное и долговечное решение проблемы возможно двумя способами:

1. Полная перепайка всех светодиодов на новые хорошего качества с точным соблюдением заводских характеристик (мощность, напряжение, рабочий ток).
2. Установка нового комплекта планок подсветки в сборе (наиболее надежный и рекомендуемый метод).

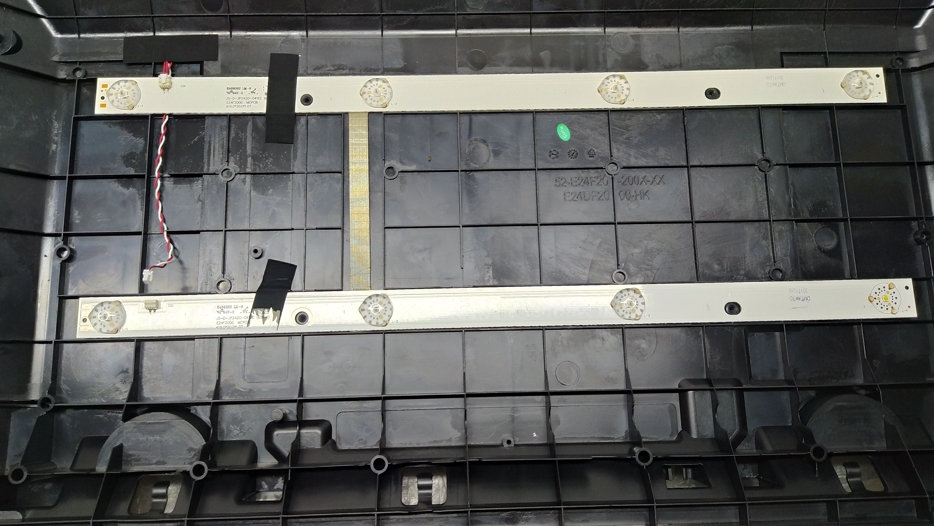

В данном случае производится полная замена на новый комплект планок с маркировкой JS-D-JP2420-041EC (E24F2000). Подсветка экрана матрицы D24-F2000 состоит из двух планок, по 4 светодиода на каждой.

Доработка драйвера: уменьшение тока подсветки на плате TP.MS3663S.PA671

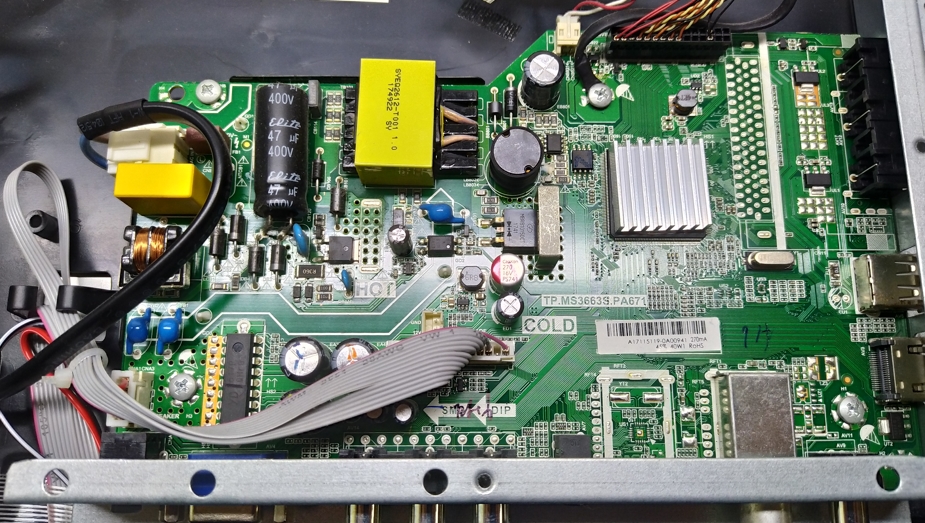

Главная причина быстрого перегорания светодиодов в телевизорах этой серии — завышенный заводской ток LED-драйвера. Чтобы новые планки проработали долгие годы без перегрева, сразу после их монтажа необходимо выполнить доработку материнской платы TP.MS3663S.PA671 и ограничить ток подсветки.

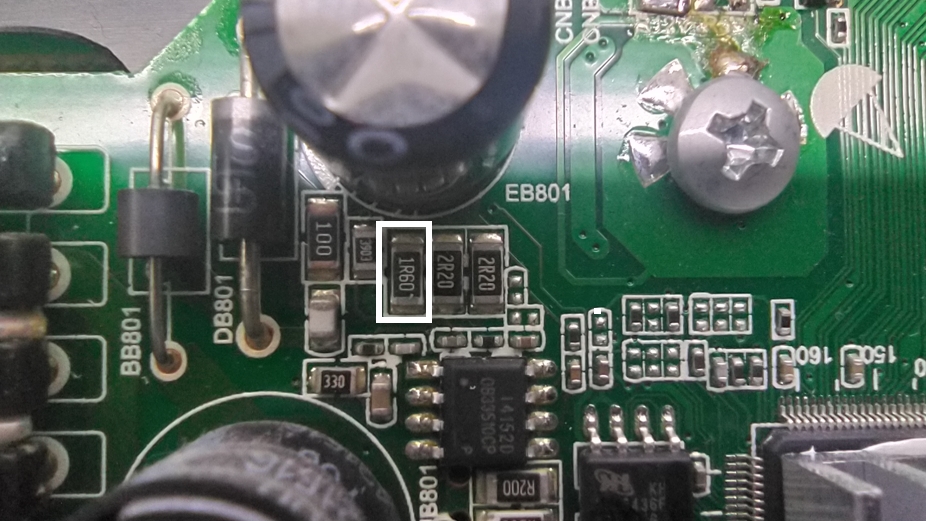

За управление питанием светодиодов отвечает микросхема-драйвер OB33510CP. В токозадающей цепи датчика тока (параллельно друг другу) установлены три низкоомных SMD-резистора с номиналами: 1R60, 2R20 и 2R20.

• Заводской ток подсветки: составляет порядка 270 мА, что заставляет светодиоды работать на пределе физических возможностей.
• Решение: Для снижения нагрузки достаточно выпаять (удалить из схемы) один резистор номиналом 1R60.
• Результат доработки: Общий ток подсветки снизится с 270 мА до 150 мА (примерно на 44%).

Такое снижение тока практически не влияет на визуальное восприятие яркости экрана потребителем, однако температурный режим светодиодов кардинально улучшается, что предотвращает их повторную деградацию.

После замены LED-планок на новые и корректировки тока драйвера в телевизоре Akai UA24DF2110T2 изображение полностью восстановлено. Аппарат успешно прошел длительный стресс-тест в штатном режиме, дополнительных неисправностей на плате и в блоке питания не выявлено.

Состав телевизора Akai UA24DF2110T2

• Тип устройства: LED-телевизор
• Производитель, ТМ: Akai
• Модель устройства: UA24DF2110T2

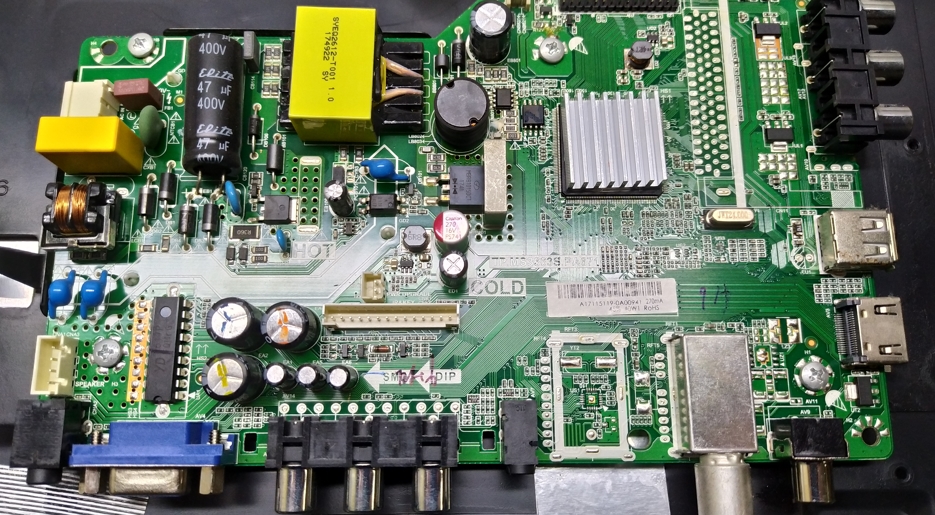

• Главная плата (Main board): TP.MS3663S.PA671
• Панель (матрица): D24-F2000 / V236BJ1-P01 Rev.CB

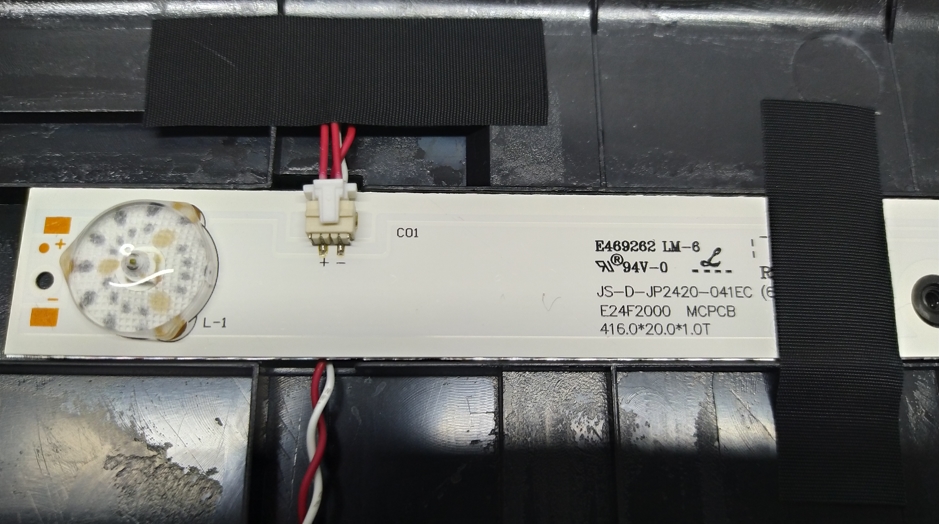

• Модель LED-планок: JS-D-JP2420-041EC (E24F2000)
• Микросхема драйвера (LED Driver): OB33510CP
