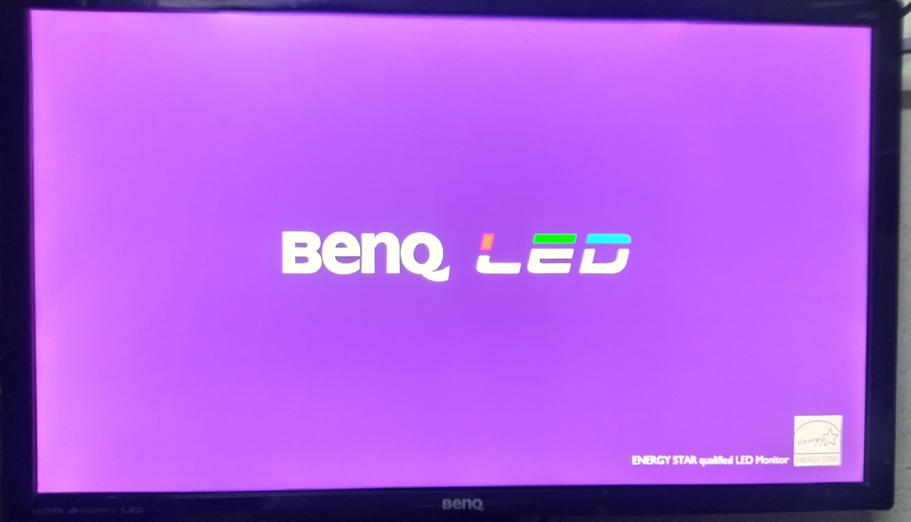

Гаснет экран монитора BenQ GL2760-T при нагреве

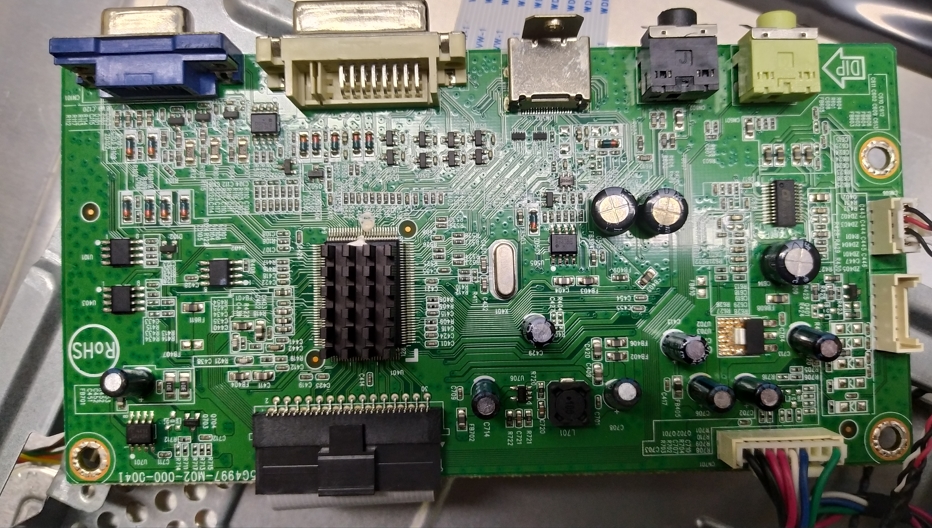

Main board 715G4997-M02-000-004I монитора Benq GL2760-T — Главная плата управления монитором 715G4997-M02-000-004I

Симптомы неисправности

При включении монитора BenQ GL2760-T после длительного простоя изображение появляется и аппарат работает нормально в течение некоторого времени. Затем на экране могут появиться графические артефакты (искажения), после чего изображение полностью пропадает.

Изначально сбой проявлялся редко, но со временем картинка стала пропадать значительно быстрее и чаще. Если сразу после отключения экрана попытаться перезагрузить монитор (выключить и включить кнопку питания), работоспособность не восстанавливается — подсветка или индикация могут реагировать, но изображения нет.

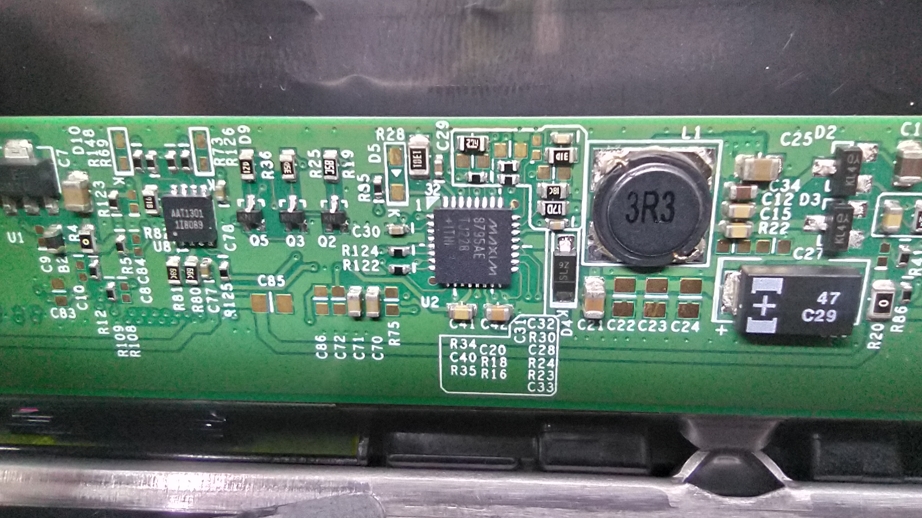

Panel M270HW02 монитора Benq GL2760-T — Планка матрицы монитора Benq GL2760-T, фото 1

Диагностика и поиск причины поломки

Характер проявления неисправности (стабильная работа «на холодную» и сбои спустя время) прямо указывает на температурный дефект: перегрев одного из компонентов в цепи формирования изображения. Также подобное поведение может быть вызвано просадкой напряжения микросхем-преобразователей или нестабильной работой внешнего блока питания.

В ходе диагностики были выполнены следующие работы:

Проверка основной платы: На плате управления (Main board) 715G4997-M02-000-004I произведены замеры всех ключевых контрольных точек. Напряжения оказались в норме, пульсации отсутствовали, неисправностей в цепях питания не обнаружено.
Проверка платы матрицы (T-CON): При визуальном и тактильном осмотре планки матрицы M270HW02 был выявлен аномальный перегрев микросхемы MAXIM 8795AE. Вокруг компонента заметно потемнел текстолит, что свидетельствует о длительном воздействии высоких температур.
Локализация дефекта: Микросхема MAXIM 8795AE представляет собой многоканальный DC-DC преобразователь, отвечающий за формирование питающих напряжений матрицы (AVDD, VGH, VGL) и опорных напряжений гамма-коррекции для ЖК-дисплеев. При точечном физическом воздействии (прикосновении или охлаждении фризером) микросхема реагировала, и изображение на экране временно восстанавливалось.

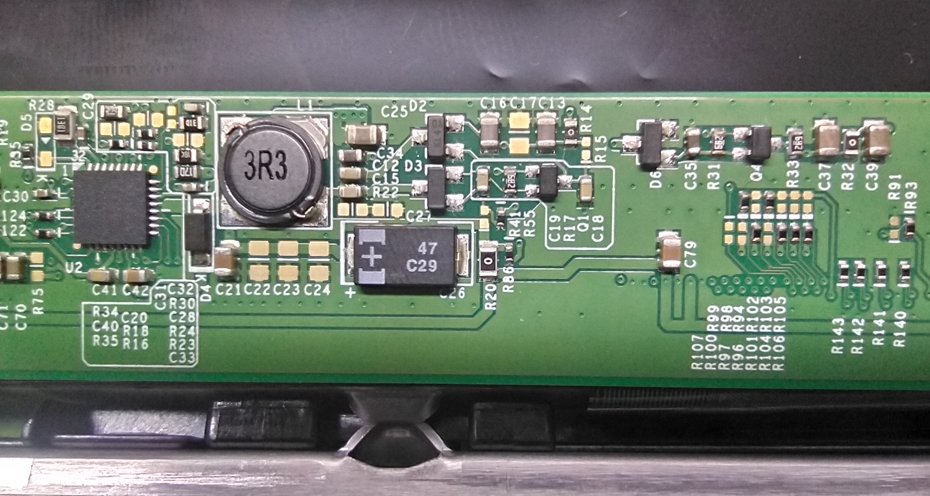

Panel M270HW02 монитора Benq GL2760-T фото 2 — Планка матрицы монитора Benq GL2760-T, фото 2

Решение проблемы и результат ремонта

Из-за внутренней деградации кристаллов и критического перегрева было принято решение о полной замене DC-DC преобразователя.

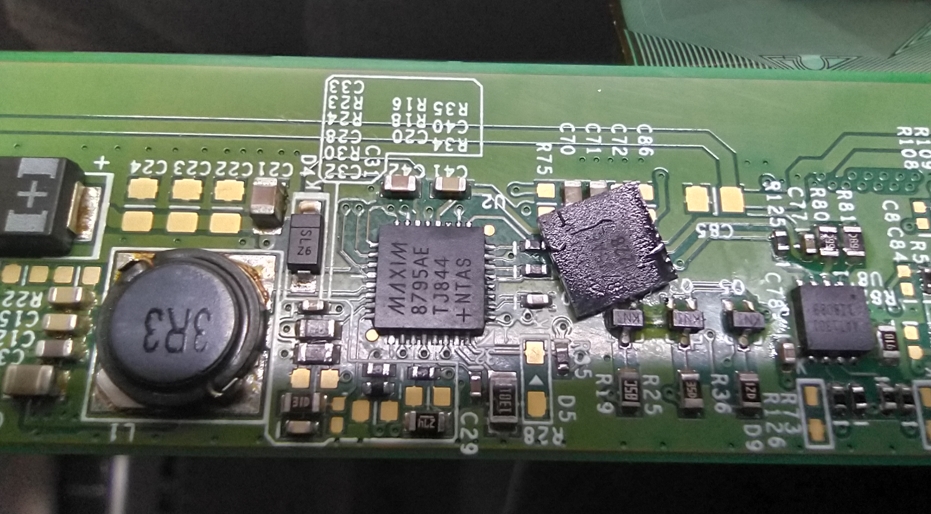

После демонтажа поврежденного компонента и пайки новой микросхемы MAXIM 8795AE температурный режим на плате матрицы нормализовался. Монитор BenQ GL2760-T был поставлен на непрерывный четырехдневный стресс-тест, в ходе которого артефакты и пропадание изображения больше не проявлялись. Работа аппарата полностью восстановлена.
