При включении телевизора Mystery MTV-2431LT2 (V5S05) экран остается темным, однако звук телеканала слышно, аппарат нормально реагирует на пульт ДУ, а индикатор показывает рабочий режим. Если посветить на экран фонариком, при близком рассмотрении можно увидеть силуэт изображения. Это классический симптом неисправности светодиодной подсветки экрана. В таком случае рекомендуется полностью разобрать модуль матрицы и заменить комплект подсветки на новый.
Процесс разборки и замены планок
- Демонтаж: Сначала снимается задняя крышка корпуса телевизора. Для удобства разборки матрицы демонтируются все внутренние компоненты, в том числе и моноплата.

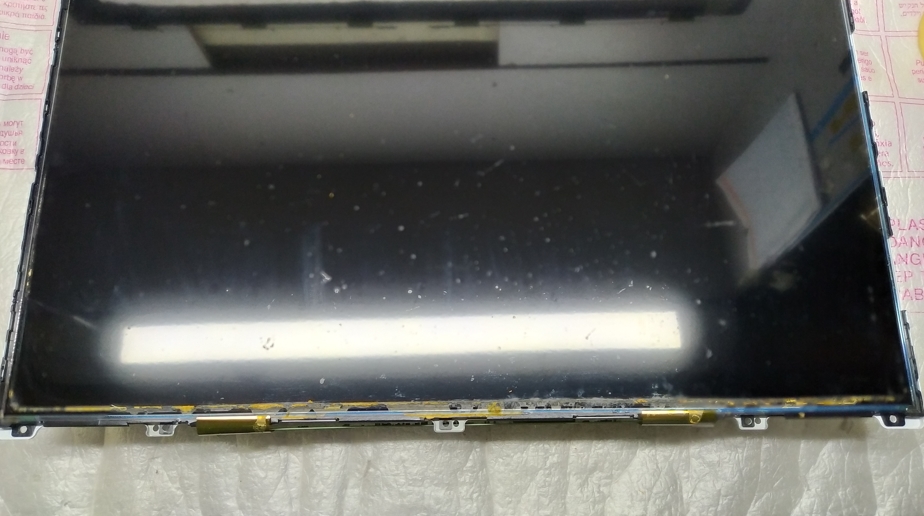

- Разборка матрицы: Аккуратно снимается рамка, фиксирующая матрицу V236BJ-P01 Rev.CB, после чего извлекаются сама ЖК-панель и поляризационные фильтры.

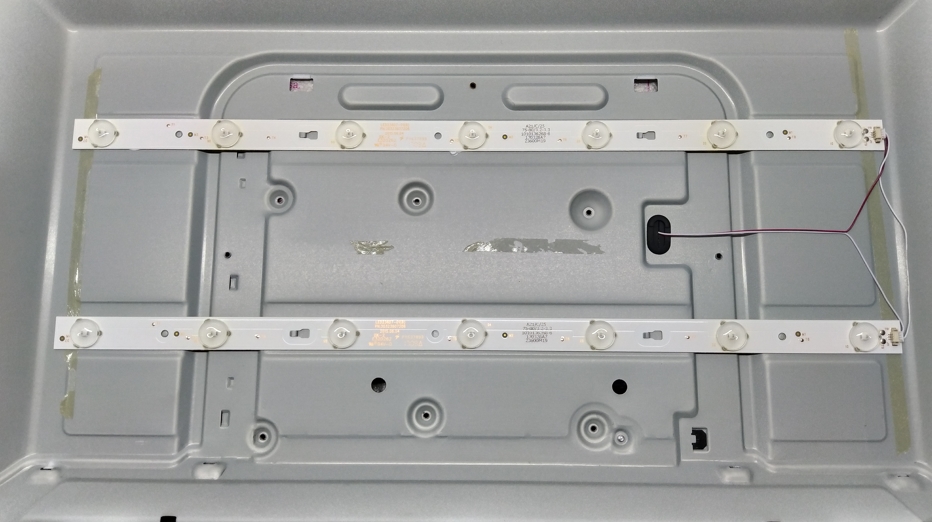

- Доступ к светодиодам: Снимается отражатель, который, как правило, приклеен к металлическому поддону корпуса. Под ним расположены светодиодные планки с маркировкой LED236D7-01(B) 30323607206.
Доработка (ограничение тока подсветки)
После проверки состояния планок было принято решение заменить их новым комплектом. Частичный ремонт (перепайка отдельных светодиодов) в данном случае нецелесообразен из-за сильного износа остальных кристаллов: если заменить только неисправные на данный момент элементы, через неделю или месяц перегорят другие.

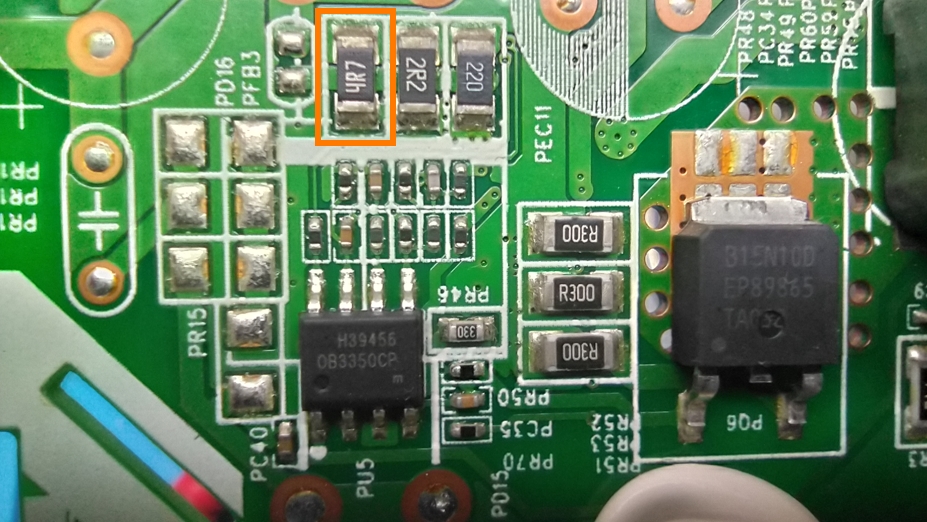

После установки новых планок рекомендуется снизить общий ток подсветки, чтобы продлить срок службы светодиодов. На моноплате MS34631-ZC01-01 за управление подсветкой отвечает микросхема-драйвер OB3350CP.
В качестве токозадающих SMD-резисторов, ограничивающих ток LED-подсветки, в параллель установлены элементы с номиналами 4R7, 2R2 и 220. Если выпаять (исключить из цепи) резистор с маркировкой 4R7, ток подсветки снизится примерно на 30%.
Результат ремонта

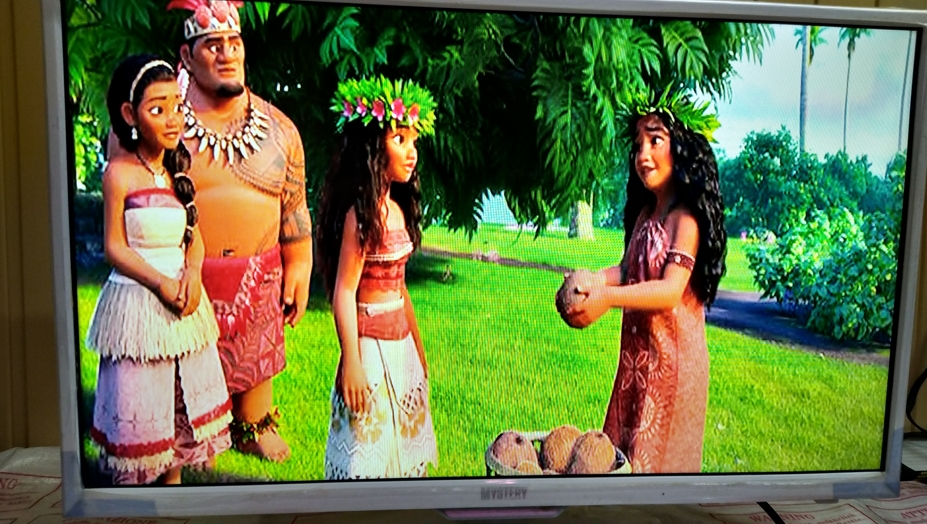

После замены подсветки и доработки драйвера в телевизоре Mystery MTV-2431LT2 (V5S05) изображение успешно восстановлено, аппарат работает в штатном режиме с безопасным для светодиодов уровнем яркости. Владелец телевизора теперь может смотреть свои любимые каналы и телепередачи.
Состав телевизора
- Тип устройства: LED-телевизор
- Производитель, ТМ: Mystery
- Модель устройства: MTV-2431LT2 (V5S05)

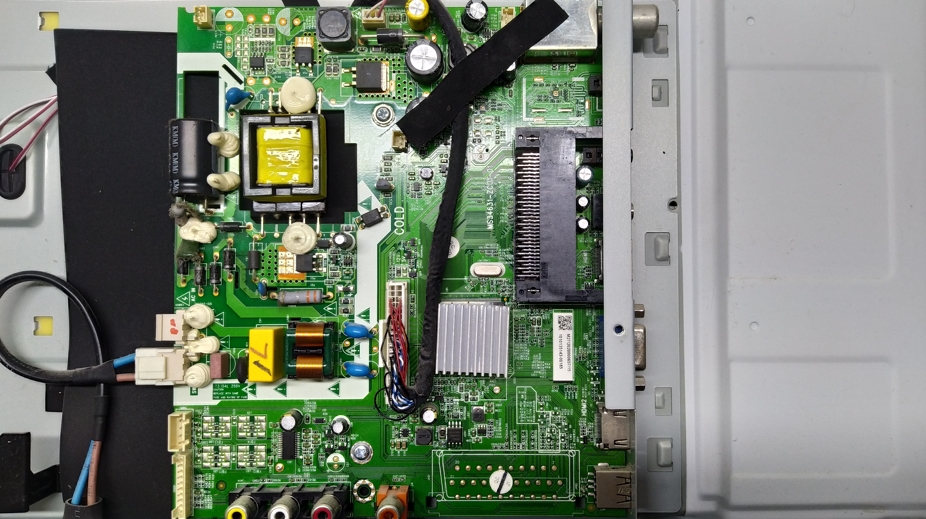

- Main board (моноплата): MS34631-ZC01-01
- Панель (матрица): V236BJ-P01 Rev.CB
