Онлайн-калькулятор расчета тока подсветки

Зачем нужен расчет тока подсветки в LED-драйверах?

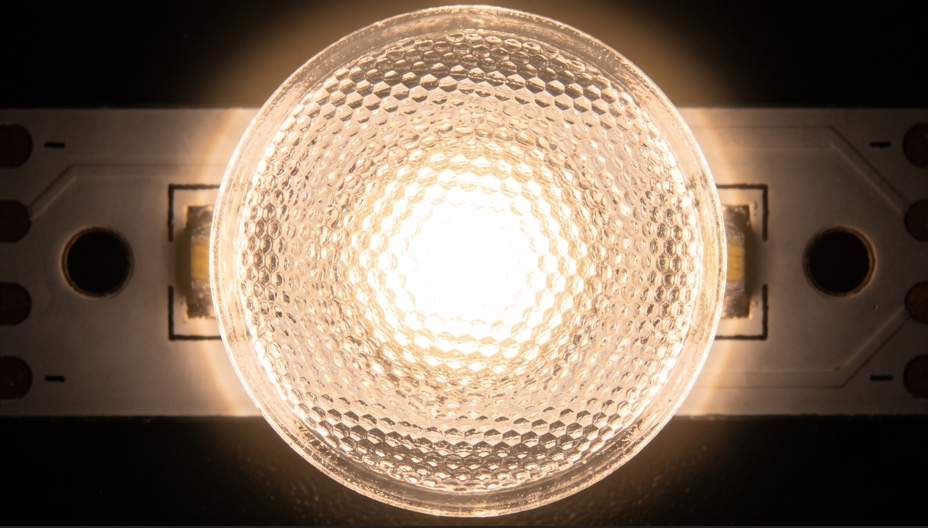

Основная причина преждевременного выхода из строя светодиодной подсветки в современных телевизорах и мониторах — завышенный рабочий ток, установленный производителем с завода. Чтобы обеспечить максимальную яркость экрана и привлекательную картинку на витрине, светодиоды часто работают на пределе своих возможностей (80–100% от критической мощности), что неизбежно приводит к их деградации, перегреву и перегоранию кристаллов.

Для увеличения ресурса подсветки и надежности ремонта сервисные инженеры и мастера проводят доработку инвертора (LED-драйвера) — искусственно снижают силу тока на 25–40%. Это достигается путем изменения номинала или полной замены токоизмерительного резистора (датчика тока, I-Sense), который устанавливается в цепи истока (Source) силового транзистора или на специальном выводе микросхемы драйвера.

Наш онлайн-калькулятор разработан специально для того, чтобы избавить специалистов от рутины ручных вычислений, исключить риск математических ошибок и за доли секунды подобрать оптимальную конфигурацию SMD-резисторов для любой платы.

Что представляет собой наш сервис и для кого он создан?

Этот сервис — специализированный инженерный инструмент для мастеров по ремонту радиоэлектронной аппаратуры, инженеров сервисных центров, радиолюбителей и проектировщиков импульсных источников питания.

В большинстве телевизионных шасси датчик тока представляет собой не один резистор, а сборку из нескольких параллельно впаянных низкоомных SMD-компонентов (например, три резистора по 1.5 Ом или комбинация из 1.0 Ом и 2.2 Ом). При выпаивании одного из них или замене всей цепи требуется точный пересчет общего сопротивления по закону параллельного соединения. Наш калькулятор выполняет все эти сложные вычисления в фоновом режиме в реальном времени.

Функциональные возможности калькулятора

Интерактивный сервис объединяет в себе сразу несколько инженерных инструментов и предлагает следующий набор функций:

• Расчет параллельного соединения (до 15 ячеек): Вы можете добавлять и удалять резисторы как для исходной заводской цепи ($R_1$), так и для новой модифицированной сборки ($R_2$). Сервис мгновенно вычисляет эквивалентное сопротивление цепи с точностью до десятитысячных долей.

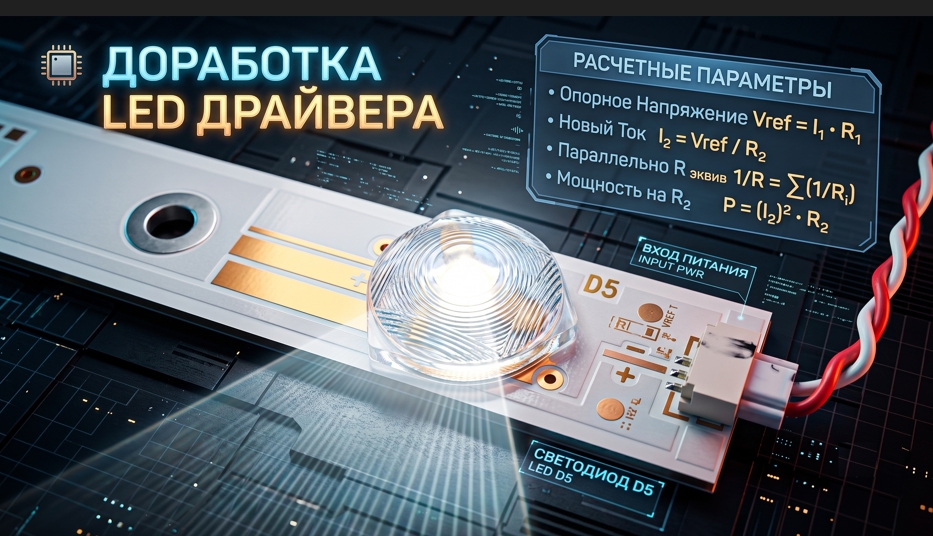

• Автоматическое определение опорного напряжения ($V_{ref}$): На основе начального тока и исходного сопротивления алгоритм высчитывает падение напряжения на датчике тока, которое контроллер драйвера старается поддерживать постоянным.

• Мгновенный расчет нового тока ($I_2$): Изменение итогового значения тока подсветки отображается сразу при вводе или изменении любой цифры в ячейках.

• Вычисление рассеиваемой мощности ($P$): Калькулятор показывает реальную тепловую мощность в Вт, которая будет выделяться на новой сборке резисторов. Это критически важно для правильного выбора типоразмера SMD-компонентов (0805, 1206 или 2512), чтобы избежать их перегрева и выгорания.

• Гибкость единиц измерения: Поддержка работы как с миллиамперами (mA), так и с амперами (A), а также автоматическое масштабирование сопротивлений (Ом, кОм, МОм).

• Удобные инструменты экспорта и сброса: Встроенная функция мгновенного копирования готовых результатов в буфер обмена для фиксации в отчете или заметках к ремонту, а также кнопка полного сброса данных в один клик.

Как правильно пользоваться калькулятором при доработке платы

Для проведения безопасной регулировки тока подсветки выполните несколько простых шагов:

1. Замерьте или определите по схеме исходный ток (I₁): Подключите миллиамперметр в разрыв цепи питания светодиодных линеек или найдите штатное значение тока в сервисной документации к матрице/драйверу. Введите это значение в верхнее поле.
2. Укажите исходное сопротивление цепи (R₁): Найдите на плате токоизмерительные резисторы, подключенные к выводу CS / FB (Current Sense / Feedback) контроллера или к истоку мосфета. Если впаяно несколько SMD-резисторов параллельно, нажмите кнопку «+ Добавить резистор» и введите номинал каждого из них (например, 1.2, 1.2 и 1.5). Система сама рассчитает их общее сопротивление и определит заводское опорное напряжение $V_{ref}$.
3. Смоделируйте новое сопротивление (R₂): В нижнем блоке начните подбирать конфигурацию новых резисторов, которые у вас есть в наличии. Чтобы снизить ток подсветки, итоговое сопротивление новой сборки должно быть больше исходного.
4. Контролируйте результат и мощность: Следите за блоком «Новый ток (I₂)». Рекомендуемым и наиболее безопасным для долговечности светодиодов считается снижение тока на 30–40% от заводского значения (визуально падение яркости экрана при этом практически незаметно для глаза клиента). Обязательно обратите внимание на параметр «Мощность на новой сборке (P)» — убедитесь, что суммарная допустимая мощность ваших SMD-резисторов превышает расчетное значение с запасом минимум в 20–30%.

Почему точность расчета критически важна для надежности ремонта?

Попытка подобрать токовый датчик «на глаз» или использование приблизительных формул может привести к двум крайностям: при недостаточном сопротивлении подсветка продолжить деградировать от перегрева, а при чрезмерно высоком сопротивлении драйвер может уйти в защиту по пониженному току или экран станет слишком темным даже на максимальных настройках яркости в меню телевизора.

Кроме того, игнорирование расчета рассеиваемой мощности ($P = I^2 \times R$) часто приводит к тому, что установленный маломощный SMD-резистор (например, типоразмера 0603 вместо 1206) раскаляется, отпаивается или темнеет в процессе эксплуатации, вызывая повторный отказ аппарата. Использование нашего онлайн-калькулятора гарантирует соблюдение всех электротехнических законов и обеспечивает профессиональный, долговечный результат ремонта.
