Калькулятор емкости конденсаторов

Онлайн калькулятор емкости конденсаторов: расчет параллельного и последовательного соединения

При проектировании электронных схем, ремонте плат блок-питания, аудиоусилителей или материнских плат радиотехники часто сталкиваются с ситуацией, когда под рукой нет конденсатора нужного номинала. Решить эту проблему помогает комбинация из нескольких радиодеталей. Наш интерактивный калькулятор емкости конденсаторов позволяет мгновенно узнать итоговый номинал цепи при любом типе сборки, исключая риск математических ошибок.

Что такое калькулятор соединения конденсаторов и для каких целей он нужен?

Калькулятор соединения конденсаторов — это специализированный цифровой инструмент для инженеров, мастеров сервисных центров и радиолюбителей. Он автоматизирует сложные математические вычисления при сборке батарей конденсаторов.

На практике последовательное и параллельное подключение элементов применяется для решения трех ключевых задач:

• Получение нестандартного номинала. Если на схеме требуется емкость, которая редко встречается в продаже или отсутствует в вашей кассе деталей (например, 3.3 мкФ или 150 нФ), ее легко собрать из стандартных значений.
• Увеличение допустимого рабочего напряжения. При последовательном монтаже деталей их общее пробивное напряжение суммируется (при условии одинаковой емкости и использования выравнивающих резисторов). Это спасает, когда в высоковольтную цепь нужно поставить конденсатор, рассчитанный на большее напряжение, чем есть в наличии.
• Снижение эквивалентного последовательного сопротивления (ESR). В импульсных блоках питания параллельное соединение нескольких конденсаторов меньшей емкости вместо одного большого позволяет резко снизить паразитное сопротивление и увеличить срок службы узла.

Функции и возможности нашего калькулятора

Представленный виджет разработан с упором на скорость работы и удобство в реальных лабораторных условиях:

• Мгновенный автоматический пересчет. Вам не нужно нажимать кнопку «Рассчитать». Любое изменение цифры или переключение режима сразу же обновляет итоговый результат.
• Поддержка любых единиц измерения. Для каждого элемента можно индивидуально задать приставку: пикофарады (пФ), нанофарады (нФ), микрофарады (мкФ), миллифарады (мФ) или Фарады (Ф). Калькулятор сам приведет все значения к единому знаменателю.
• Масштабируемость до 50 элементов. В отличие от базовых программ, рассчитанных всего на 2–3 детали, наш инструмент позволяет собирать сложные многокомпонентные батареи до 50 конденсаторов одновременно.
• Точечное управление ячейками. По умолчанию поля заполнены нулями. Вы можете добавить нужное количество строк кнопкой «+ Добавить конденсатор», а также в любой момент удалить конкретный элемент из середины списка при помощи индивидуальной кнопки «✕» — порядковые номера остальных деталей пересчитаются автоматически.
• Умный вывод и копирование результата. Главный экран показывает емкость в наиболее читаемом формате (например, вместо 0.0001 мкФ вы увидите 100 нФ), а дополнительная строка всегда дублирует значение в самых ходовых радиотехнических величинах — микрофарадах и нанофарадах. Встроенная кнопка «Копировать» позволяет одним кликом отправить готовый результат в буфер обмена для вставки в отчет или схему.

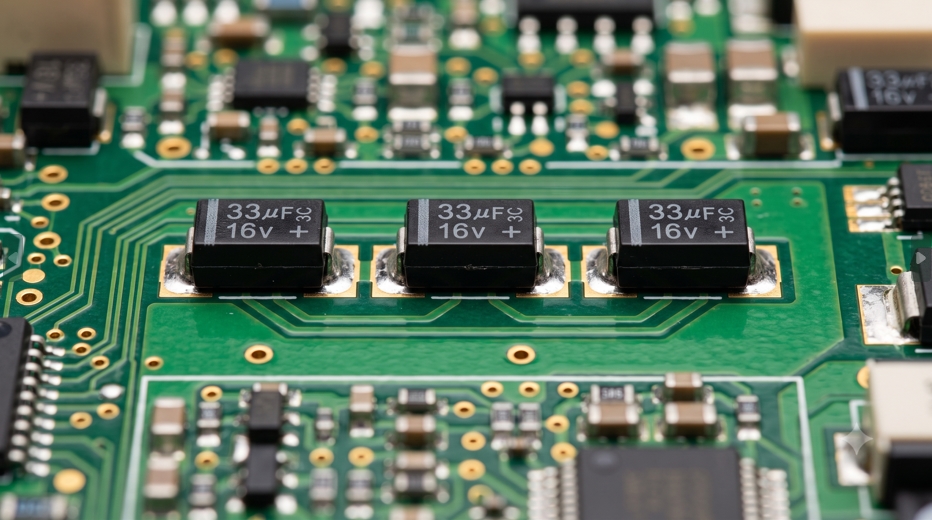

Последовательное и параллельное соединение конденсаторов: теория и формулы

Чтобы понять принципы работы радиоэлементов, важно помнить главное правило: формула соединения конденсаторов полностью противоположна законам расчета обычных резисторов.

Параллельное соединение конденсаторов

При параллельном монтаже все положительные выводы соединяются в одну точку, а отрицательные — в другую. В таком режиме общая площадь обкладок элементарно увеличивается, поэтому итоговая емкость всегда растет.

Последовательное соединение конденсаторов

При последовательной сборке детали соединяются «цепочкой» (один за другим). В этом случае общее расстояние между крайними обкладками увеличивается, из-за чего общая емкость батареи всегда получается меньше, чем емкость самого маленького конденсатора в цепочке.

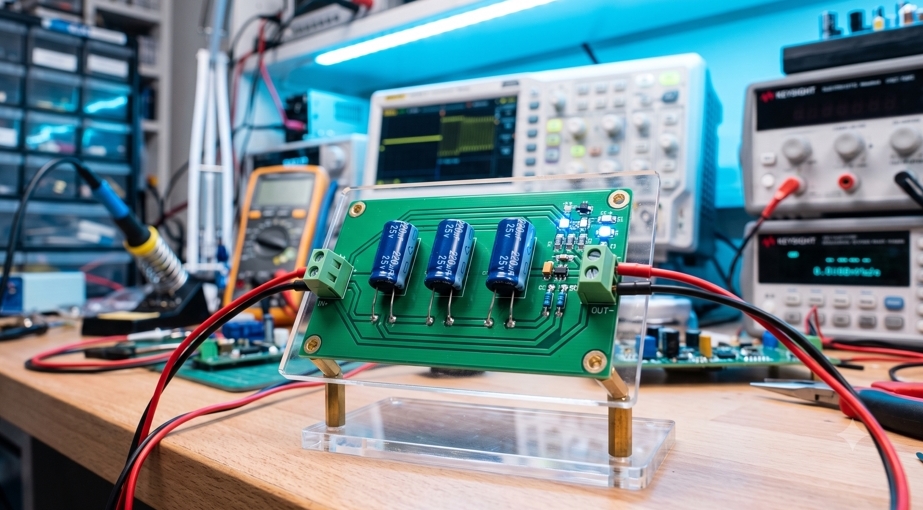

Как подсчитать соединения конденсаторов: пошаговая инструкция к виджету

1. Выберите режим сборки. В верхней части блока нажмите на кнопку соответствующего типа подключения — Параллельное или Последовательное.
2. Внесите номиналы. Введите числовые значения емкости в пустые ячейки (вместо нулей).
3. Укажите единицы измерения. В выпадающем списке напротив каждой цифры выберите правильную размерность (пФ, нФ, мкФ, мФ или Ф), указанную на корпусе детали или в принципиальной схеме.
4. Добавьте или удалите элементы. Если в вашей цепи больше двух компонентов, нажмите кнопку «+ Добавить конденсатор». Если ошиблись или добавили лишнее поле — нажмите на значок «✕» напротив ненужной строки.
5. Заберите результат. В нижней панели отобразится точный итог. Нажмите кнопку «Копировать», чтобы сохранить значение.

Часто задаваемые вопросы (FAQ)

В чем разница последовательного и параллельного соединения?

Фундаментальная разница заключается в изменении итоговых параметров цепи:

• При параллельном соединении емкости всех элементов суммируются ($C_1 + C_2$), а максимально допустимое напряжение цепи равно напряжению элемента с самым низким пределом.
• При последовательном соединении общая емкость падает и становится меньше номинала самого маленького конденсатора, но при этом возрастает общее пробивное напряжение, которое способна выдержать такая цепочка.

В чем разница последовательного и параллельного соединения полярных и неполярных соединений?

• Неполярные (керамические, пленочные, слюдяные): Можно соединять как угодно в любой последовательности, не задумываясь о направлении тока и полярности выводов.
• Полярные (электролитические, танталовые): При параллельном соединении строго соблюдается полярность: «плюс» соединяется только с «плюсом», а «минус» — с «минусом». При классическом последовательном соединении «плюс» первого элемента соединяется с «минусом» второго.
• Секретный прием ремонтников (Встречно-последовательное включение): Если соединить два одинаковых полярных электролитических конденсатора «минус к минусу» (или «плюс к плюсу»), вы получите неполярный электролитический конденсатор с емкостью, равной половине от номинала одного элемента. Это отличный способ заменить дефицитный неполярный электролит в акустических кроссоверах или цепях переменного тока.

Что происходит с рабочим напряжением при соединении конденсаторов разных номиналов?

При параллельном включении все просто: если вы параллелите конденсаторы на 16 В, 25 В и 50 В, то подавать на такую батарею можно не более 16 В.

При последовательном включении конденсаторов разной емкости напряжение распределяется между ними неравномерно — обратно пропорционально их емкости. На конденсатор с меньшей емкостью принудительно ляжет большее напряжение, что может вызвать его пробой и взрыв. Поэтому для высоковольтных цепей последовательно соединяют только элементы с абсолютно одинаковой емкостью и шунтируют каждый из них выравнивающим резистором (номиналом 100–500 кОм).

Можно ли одновременно использовать в калькуляторе пикофарады и микрофарады?

Да, наш алгоритм оснащен системой автоматической конвертации. Вы можете без проблем сложить 4700 пФ, 100 нФ и 22 мкФ в рамках одного расчета: система переведет все значения в базовую систему СИ (Фарады), произведет математические вычисления по законам физики и выдаст готовый результат в удобном для восприятия формате.

Грамотный расчет и понимание физики процессов позволяют проектировать надежные схемы даже из ограниченного набора радиокомпонентов. Используйте наш онлайн-виджет, чтобы экономить время и избегать ошибок при диагностике и ремонте любой сложности.
