Калькулятор цветовой маркировки резисторов

Цветовая маркировка выводных резисторов: Умный онлайн-калькулятор номиналов

В современной радиоэлектронике и ремонте техники точность определения параметров компонентов имеет решающее значение. Каждый выводной резистор снабжается специальными цветными кольцами, которые заменяют привычную буквенно-цифровую печать. Это связано с тем, что на миниатюрном цилиндрическом корпусе детали физически сложно разместить разборчивый текст, который оставался бы читаемым после пайки. Чтобы мгновенно определить и расшифровать эти параметры, используется специализированный онлайн-калькулятор.

Наш интерактивный инструмент разработан для инженеров, мастеров по ремонту электроники и радиолюбителей. Он позволяет уйти от рутинного поиска по бумажным таблицам ГОСТ или EIA и сводит весь процесс вычислений к нескольким кликам, исключая риск человеческой ошибки.

Зачем нужна цветовая маркировка и в чем сложность ее расшифровки?

Цветовая маркировка — это международный стандарт (IEC 60062), где каждому цвету соответствует определенная цифра, множитель или показатель точности. Однако на практике ручной подсчет часто вызывает затруднения по следующим причинам:

• Направление чтения: не всегда очевидно, с какого края считать полосы (первое кольцо обычно расположено ближе к краю или шире остальных).
• Разное количество линий: компоненты могут иметь 4 полосы, а также быть 5-полосными или 6-полосными. При этом логика расчета для разного количества колец существенно меняется.
• Множители: использование золотого и серебряного цветов в качестве множителей (деление на 10 и 100) часто путает новичков.

Наш калькулятор полностью решает эти проблемы, визуализируя процесс в реальном времени.

Функции и возможности нашего онлайн-калькулятора

Инструмент разделен на два независимых функциональных блока, которые обеспечивают максимальную гибкость при работе с радиодеталями.

Прямой расчет: Из цвета в номинал

В этом режиме вы выбираете цвета, нанесенные на реальный компонент, а система выдает готовый результат. Калькулятор поддерживает абсолютно все существующие стандарты кодирования:

• Резистор на 4 полосы: Классический вариант. Первые два кольца означают значащие цифры, третье — десятичный множитель, четвертое — допустимое отклонение (погрешность в %).
• 5-полосный резистор: Высокоточный компонент. Здесь под значащие цифры отведено уже три кольца, четвертое является множителем, а пятое указывает на точную погрешность (до сотых долей процента).
• 6-полосный резистор: Самый технологичный элемент. Помимо номинала и погрешности, система учитывает важнейший параметр — температурную стабильность. Шестая полоса указывает на Температурный Коэффициент Сопротивления (ТКС).

Обратный расчет: Из номинала в цвет полос

Уникальная функция, вынесенная в отдельное удобное окно. Если вы проектируете схему и знаете, что вам нужно сопротивление, например, 4.7 кОм, вам больше не нужно гадать, какие детали искать в коробке. Вы просто вводите номинал вручную, выбираете единицы измерения (Ом, кОм, МОм), и система автоматически генерирует цветовую схему для 4-х и 5-ти кодовых элементов.

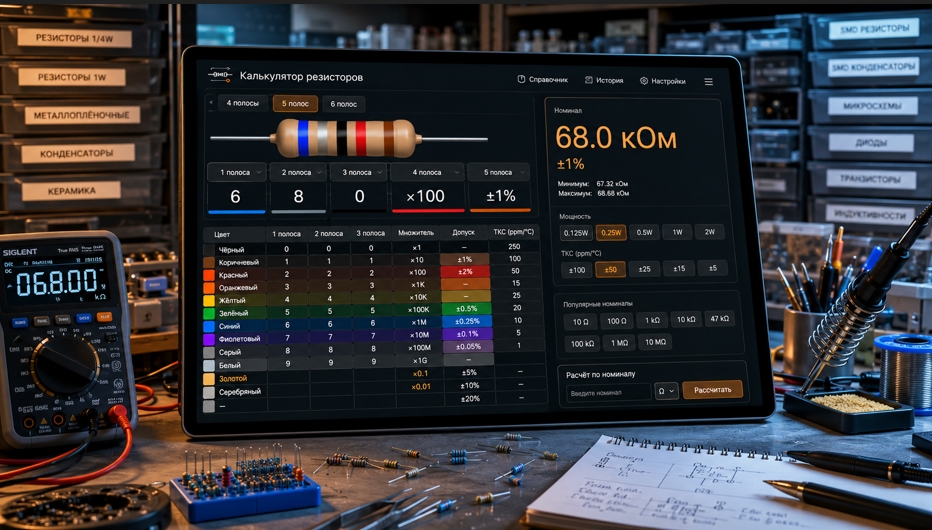

Интуитивно понятный интерфейс: описание кнопок и переключателей

Дизайн калькулятора спроектирован «для людей» — он полностью адаптивен под мобильные телефоны, планшеты и ПК, а управление логично с первых секунд.

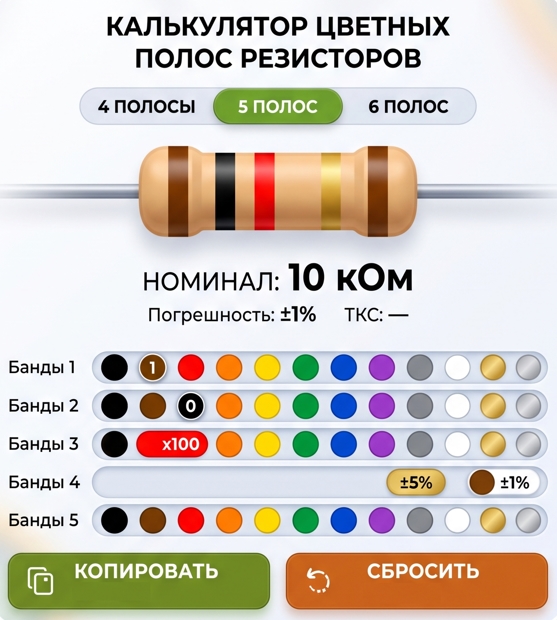

• Переключатель количества полос: Выполнен в виде удобных радио-кнопок (4, 5, 6 полос). При клике интерфейс мгновенно перестраивается, скрывая или добавляя нужные ячейки выбора, чтобы пользователь не путался в избыточных данных.
• Выпадающие списки (Селекторы полос): Каждый селектор окрашивается в выбранный цвет. Это позволяет визуально сопоставить настройки калькулятора с реальной деталью на вашем рабочем столе.
• Динамическая SVG-визуализация: Сверху отображается графический макет резистора. Полосы на макете меняют цвет в реальном времени, повторяя ваш выбор. Более того, меняется даже цвет корпуса: для стандартных 4-полосных элементов он бежевый (углеродистые), а для прецизионных 5/6-полосных — голубой (металлопленочные).
• Информационное табло: Выводит итоговое сопротивление в сокращенном и понятном виде (например, вместо 47000 Ом вы увидите четкое «47 кОм»). Ниже выводятся параметры погрешности и ТКС.

Управляющие кнопки калькулятора

Для ускорения работы в интерфейс интегрированы две важные кнопки со строгим цветовым кодированием, которое предотвращает зрительную усталость:

1. Кнопка «Копировать» (Цвет #6B8E23 — приятный оливковый): Одним нажатием отправляет весь структурированный результат вычислений в буфер обмена вашего устройства. Это невероятно удобно, если вы ведете учет компонентов, составляете спецификацию к заказу или записываете данные в отчет по ремонту.
2. Кнопка «Сбросить» (Цвет #D2691E — мягкий шоколадно-оранжевый): Мгновенно очищает все введенные данные, возвращая калькулятор к исходному базовому состоянию (4 полосы). Вам не нужно обновлять страницу сайта, чтобы начать расчет нового компонента с нуля.

Используйте наш онлайн-калькулятор, чтобы навсегда забыть о путанице с цветами резисторов. Добавьте страницу в закладки, чтобы иметь под рукой надежный, бронебойный инструмент для точной дешифровки электронных компонентов в любой момент!
