Калькулятор аналогов eMMC

---

Калькулятор подбора аналогов микросхем eMMC

В современной электронике выход из строя чипа флэш-памяти — одна из самых частых причин поломки устройств. Когда телевизор зависает на заставке, а автомагнитола уходит в цикличную перезагрузку, инженеру сервисного центра предстоит сложная задача. Далеко не всегда под рукой есть деталь с идентичным парт-номером. Именно для решения этой проблемы мы разработали калькулятор подбора аналогов микросхем eMMC — удобный онлайн-инструмент, который за пару кликов находит подходящего «донора» из сотен существующих вариантов.

Для чего нужен калькулятор взаимозаменяемости eMMC?

Каждая микросхема памяти обладает строгими физическими и логическими параметрами. Нельзя просто взять любой чип от смартфона и впаять его в плату телевизора. Калькулятор взаимозаменяемости eMMC позволяет мгновенно отфильтровать огромную номенклатуру деталей по ключевым характеристикам: типу корпуса (BGA153, BGA169), объему памяти (от 2 до 256 ГБ), версии стандарта JEDEC (от 4.41 до 5.1) и физическим габаритам чипа.

Благодаря этому инструменту мастер избавляется от необходимости часами листать многостраничные мануалы и даташиты в поиске ответа на вопрос: «Подойдет ли этот чип Samsung вместо сгоревшего SK Hynix?».

Кому полезен наш инструмент?

Грамотная замена EMMC памяти требует высокой квалификации. Таблица микросхем станет незаменимым помощником для:

• Мастеров сервисных центров: ускоряет процесс диагностики и подбора запчастей для ремонта Smart TV, Android-приставок, аудио-техники и т. д..
• Специалистов по автомобильной электронике: помогает находить аналоги для мультимедийных систем (автомагнитол) с учетом повышенного класса надежности (Automotive).
• Радиолюбителей: дает понимание того, какие микросхемы можно безопасно использовать в своих проектах или при самостоятельном ремонте домашней техники.

Как работает алгоритм?

Основа подбора аналогов eMMC — это строгие спецификации JEDEC и точное совпадение физических характеристик. Наш инструмент работает как удобный и быстрый параметрический фильтр. Калькулятор не делает автоматических выводов о 100% совместимости, а мгновенно формирует список микросхем строго по заданным вами критериям (объем памяти, версия стандарта, тип корпуса и габариты).

Опираясь на профессиональный опыт и знание принципов обратной совместимости (например, о том, что вместо версии 4.5 часто можно установить чип 5.1), мастеру достаточно выбрать нужные значения в меню. Калькулятор отсеет лишнее и предложит удобную выборку подходящих чипов-доноров из обширной базы, оставляя итоговое решение за специалистом. В систему загружен проверенный список микросхем eMMC от ведущих мировых производителей, который помогает быстро сориентироваться в доступных вариантах для ремонта.

FAQ: Все о памяти eMMC и ее замене

Какие существуют типы и версии памяти eMMC?

Эволюция стандарта eMMC насчитывает несколько основных версий: 4.3, 4.41, 4.5, 5.0 и 5.1. Главное их отличие заключается в скорости передачи данных. Если старые версии выдавали около 50 МБ/с, то стандарт 5.1 способен работать на скоростях до 400 МБ/с. Новые версии практически всегда имеют обратную совместимость со старыми платами.

Как устроена микросхема eMMC внутри?

Аббревиатура eMMC расшифровывается как Embedded MultiMediaCard. Внутри одного пластикового корпуса скрываются два главных компонента: сам кристалл NAND-флэш памяти (где хранятся данные) и аппаратный контроллер, который управляет чтением, записью и равномерным износом ячеек.

В каких корпусах выпускаются чипы eMMC?

Физический размер и расположение контактов (распиновка) стандартизированы. Самые массовые корпуса для чистой памяти — это BGA153 и BGA169 (они взаимозаменяемы на платах). Для мобильной техники часто используют eMCP-чипы (память + ОЗУ в одном корпусе) форматов BGA162 и BGA221.

Какой ресурс работы (срок службы) у микросхем?

Срок службы измеряется циклами перезаписи (P/E cycles). В среднем, в потребительской технике (смартфоны, ТВ) чип служит от 3 до 7 лет активного использования. Существуют версии Industrial и Automotive с повышенной температурной и износостойкостью — их ресурс значительно выше.

Какая на данный момент самая свежая версия eMMC?

Последней и окончательной версией данного стандарта является eMMC 5.1 (и ее доработка 5.1A). Развитие этого формата завершено, так как индустрия флагманской электроники полностью перешла на более быстрый стандарт памяти UFS.

Как проверить eMMC и понять, что она неисправна?

Классические симптомы: устройство зависает на логотипе при включении (bootloop), не принимает прошивку через USB, либо настройки сбрасываются после перезагрузки (память перешла в режим «только чтение» — Read Only). Достоверно проверить износ (параметры Smart Report) можно только сняв чип и поместив его в программатор.

Кто является основными производителями таких микросхем?

Львиную долю рынка контролируют гиганты: Samsung, SK Hynix, Micron, Kioxia (бывшая Toshiba) и SanDisk (Western Digital). В бюджетном сегменте часто встречаются микросхемы от Kingston и китайского бренда Foresee.

Где применяется память eMMC?

Практически во всей современной бытовой электронике: Smart TV (телевизоры), цифровых приставках (Android TV Box), автомагнитолах, планшетах, навигаторах, промышленных контроллерах и в бюджетных ноутбуках (в качестве встроенного накопителя).

Какие программаторы используются для работы с eMMC?

Для чтения дампов, программирования загрузочных разделов (Boot1/Boot2) и работы с регистрами EXT_CSD мастера используют специализированные программаторы: Z3X Easy-JTAG Plus, UFPI, RT809H, ENTT, Xgecu T76 (T56) и Medusa Pro.

Что такое ISP-подключение?

ISP (In-System Programming) — это метод внутрисхемного программирования. Мастер припаивает тонкие провода от программатора напрямую к контрольным точкам на плате устройства (CMD, CLK, D0, VCC, VCCQ, GND). Это позволяет считать или записать память без выпаивания микросхемы.

Как найти первую ножку (ключ) на корпусе микросхемы?

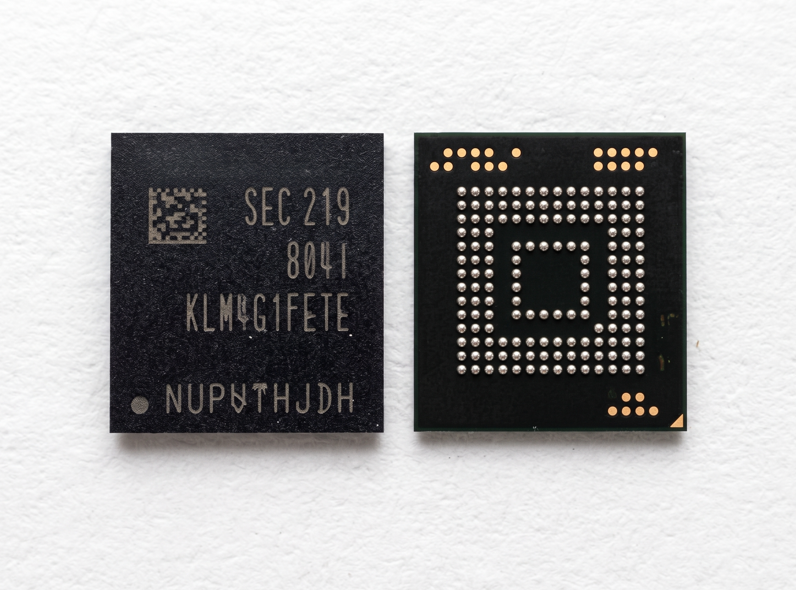

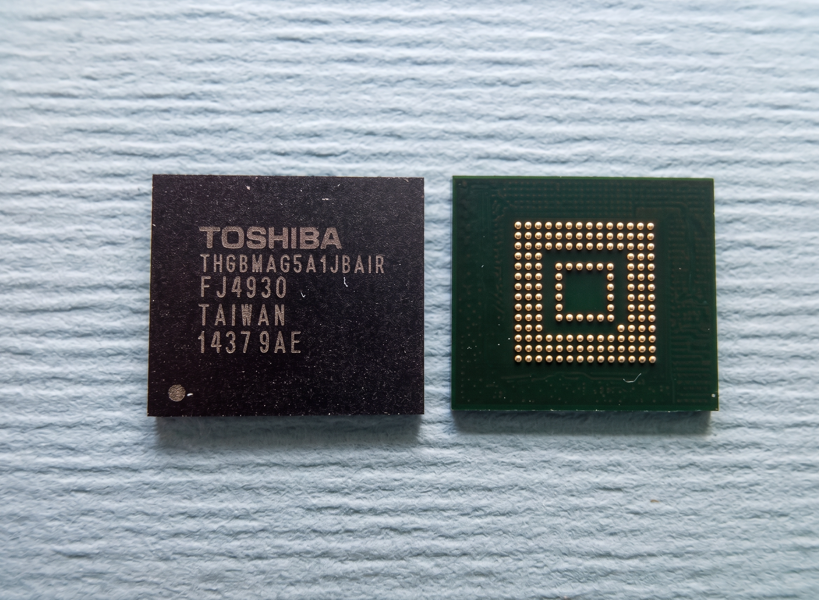

Первый контакт (пин A1) всегда обозначается визуально: это может быть точка краски, небольшое углубление (лунка) на верхней крышке корпуса или скошенный золотистый треугольник с обратной стороны подложки микросхемы.

Как правильно считать контакты (пинаут) у BGA-чипов?

Сетка контактов отсчитывается от ключа (А1). По горизонтали (столбцы) идут цифры (1, 2, 3…), а по вертикали (строки) — буквы латинского алфавита (A, B, C…). Буквы I, O, Q, S, X и Z обычно пропускаются, чтобы избежать визуальной путаницы с цифрами.

Как правильно припаивать BGA-микросхему?

Пайка производится с помощью термовоздушной или инфракрасной паяльной станции с обязательным использованием качественного BGA-флюса. Пайка осуществляется по термопрофилю (обычно чип садится при температуре 230–250°C в зависимости от типа бессвинцового припоя).

Что такое реболлинг (Реболл) eMMC и когда он нужен?

Реболл — это процедура восстановления контактных оловянных шариков на «пузе» микросхемы. Мастер наносит паяльную пасту через специальный трафарет и нагревает ее. Это необходимо при переносе старого рабочего чипа на новую плату или при устранении «отвала» (потери контакта между платой и чипом из-за удара или перегрева).

Всегда ли нужна прошивка после замены eMMC?

Да. Если вы просто припаяете новую, пустую микросхему, устройство не включится. В чип необходимо предварительно (через программатор) залить структуру разделов, загрузчик (Boot) и выставить правильные конфигурации (ширину шины, разделы загрузки), которые требует конкретный процессор вашей платы.
