Ремонт подсветки телевизора Bravis UHD-45F6000 Smart+T2
Симптомы неисправности: нет изображения, звук есть
При нажатии кнопки включения телевизор Bravis UHD-45F6000 Smart+T2 штатно переходит в рабочий режим, о чем свидетельствует индикатор дежурного режима. Однако изображение на экране отсутствует, экран полностью темный. При этом звук работает стабильно, каналы переключаются, регулировка громкости функционирует нормально.
Экспресс-диагностика: Если посветить фонариком вплотную к экрану под углом, на матрице можно рассмотреть силуэты движущегося изображения. Это указывает на то, что сама матрица (T-con) и материнская плата исправны, а проблема заключается в отсутствии подсветки матрицы.
В редких случаях причиной поломки может быть выход из строя микросхемы LED-драйвера или деградация электролитических конденсаторов по линии питания подсветки. Однако в подавляющем большинстве случаев (и данный аппарат не исключение) неисправность кроется в перегорании самих светодиодов.
Замена LED-подсветки: маркировка планок и особенности ремонта
После демонтажа и разборки блока матрицы подтвердилось перегорание нескольких светодиодов.
Важно: Частичная замена отдельных перегоревших светодиодов (перепайка) крайне не рекомендуется. Оставшиеся старые светодиоды уже имеют существенный износ и с высокой вероятностью выйдут из строя в ближайшее время. Для обеспечения надежности и долговечности ремонта необходимо менять весь комплект планок подсветки на новый.

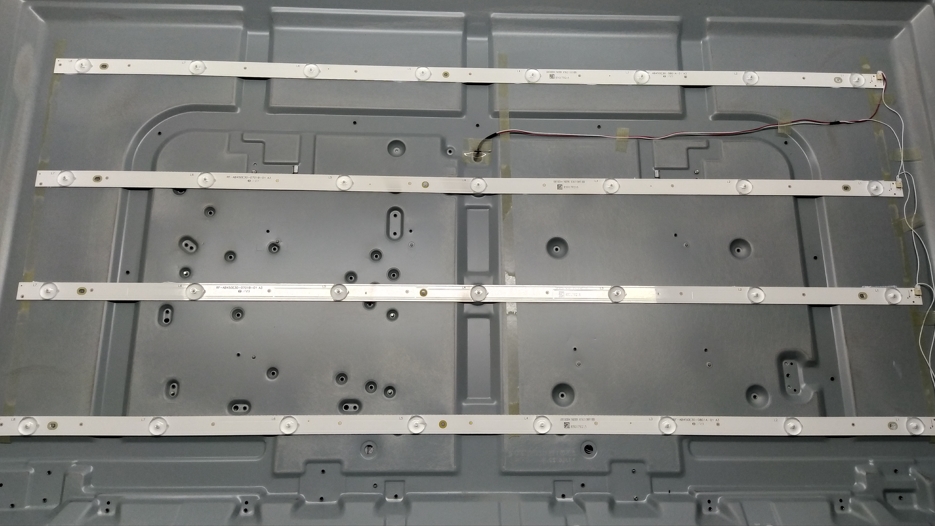

В модели Bravis UHD-45F6000 Smart+T2 установлен комплект из 4 светодиодных планок с диффузорами:

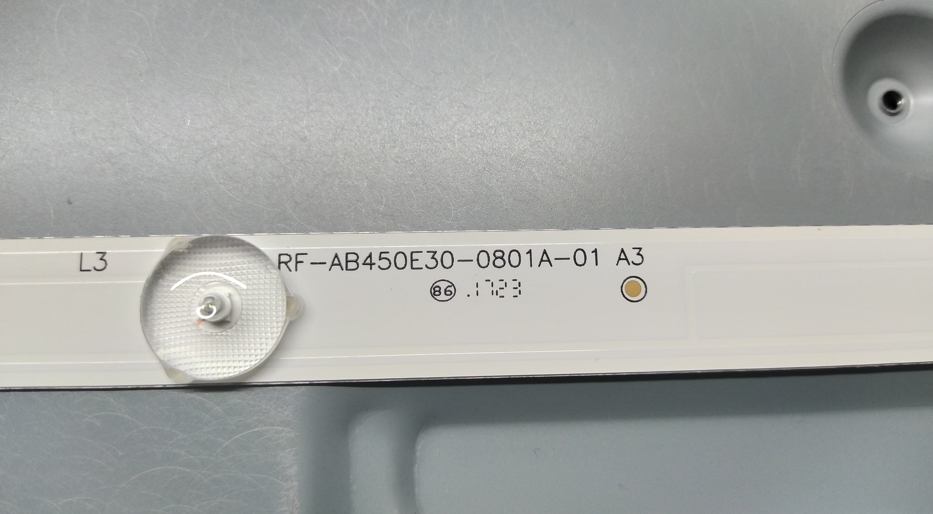

- 2 планки с маркировкой RF-AB450E30-0801A-01 A3 (по 8 светодиодов на планке);

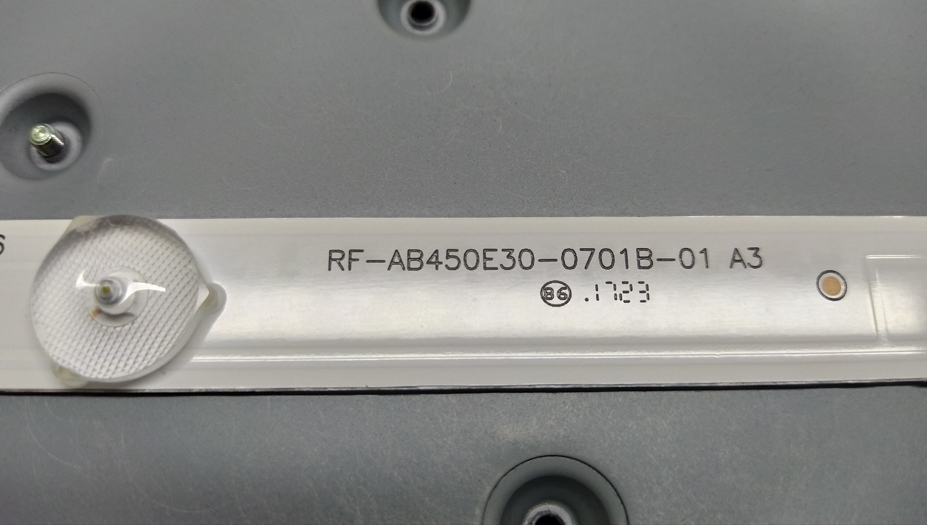

- 2 планки с маркировкой RF-AB450E30-0701B-01 A3 (по 7 светодиодов на планке).
Общие заводские параметры линии подсветки: напряжение — 80.1V, ток — 580 mA.
Доработка LED-драйвера (уменьшение тока подсветки)
Заводской ток подсветки 580 мА является достаточно жестким режимом для кристаллов светодиодов, что и приводит к их ускоренной деградации от перегрева. Чтобы новая подсветка проработала долгие годы, после ее установки обязательно проводится доработка (доработка блока питания/драйвера) по снижению тока.
Для уменьшения тока необходимо увеличить общее сопротивление в цепи датчика тока (токового зеркала). На обратной стороне платы блока питания, в непосредственной близости от микросхемы драйвера или ключа подсветки, расположена сборка из нескольких параллельно включенных SMD-резисторов (обычно около 5 штук низкоомных номиналов, например: 2R2, 2R2, 3R0, 3R0, 100 — номиналы приведены для примера, точные значения смотрите на вашей плате). Выпаивание одного или двух резисторов из этой параллельной цепи повысит итоговое сопротивление и пропорционально снизит ток, поступающий на светодиоды.
Чтобы точно рассчитать, какие именно резисторы следует удалить из цепи для оптимального снижения тока подсветки (рекомендуется снижение на 25–35%), воспользуйтесь нашим интерактивным калькулятором:
Итоги ремонта
После полной замены комплекта LED-планок на новые и проведения корректировки тока драйвера, телевизор Bravis UHD-45F6000 Smart+T2 был протестирован во всех режимах. Изображение восстановилось в полном объеме, равномерность подсветки идеальная, а температурный режим светодиодов значительно улучшился благодаря сниженному току. Других неисправностей в процессе диагностики и тестирования выявлено не было.

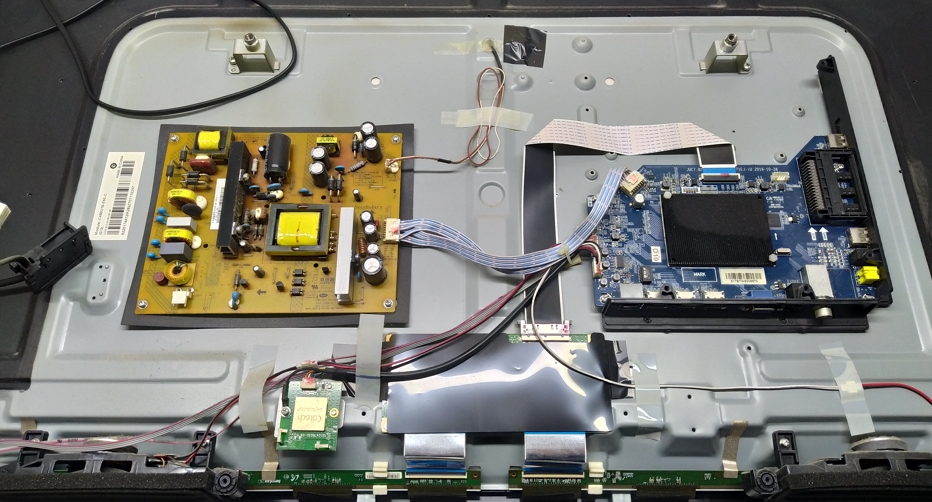

Состав телевизора Bravis UHD-45F6000 Smart+T2
- Тип устройства: Телевизор LED
- Производитель, ТМ: Bravis
- Модель: UHD-45F6000 Smart+T2

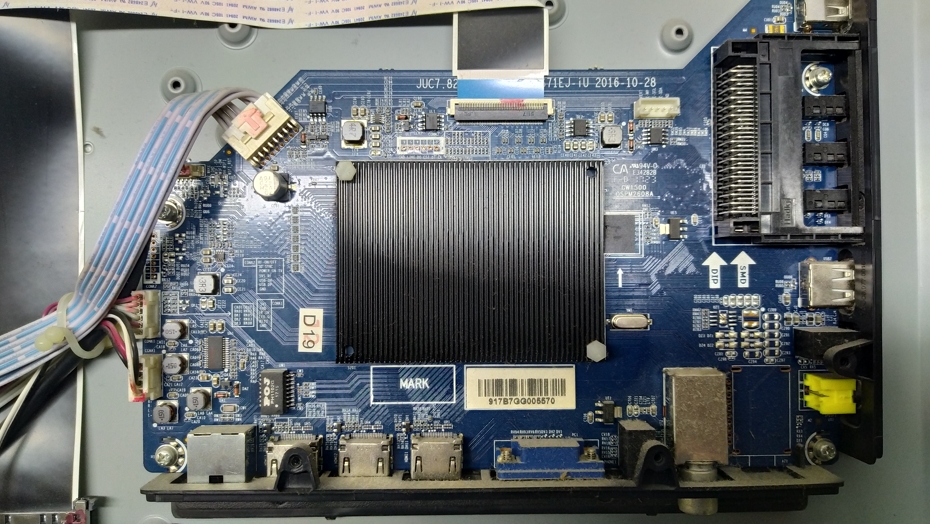

- Main board (Материнская плата): JUC.820.00169579 HLS71EJ-iU
- CPU (Процессор): MSD6586PYE-8-009L

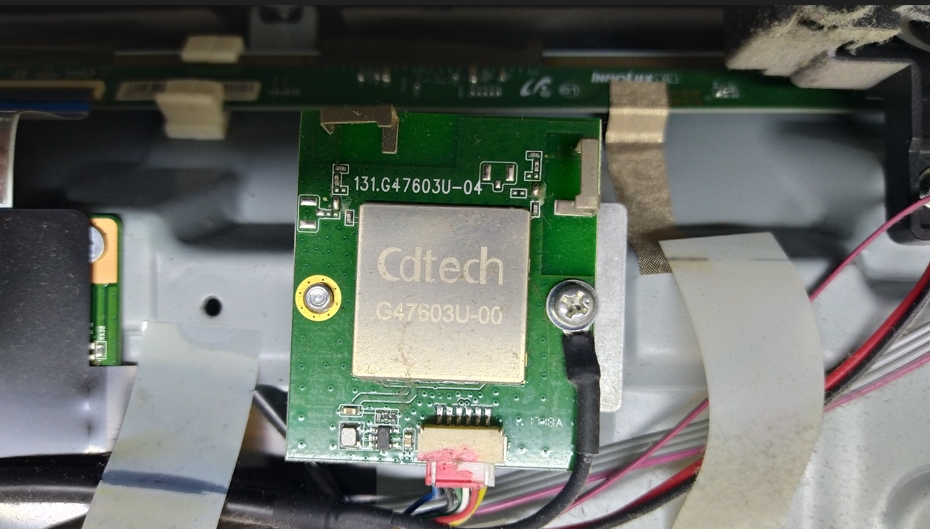

- Wi-Fi модуль: 131.G47603U-04

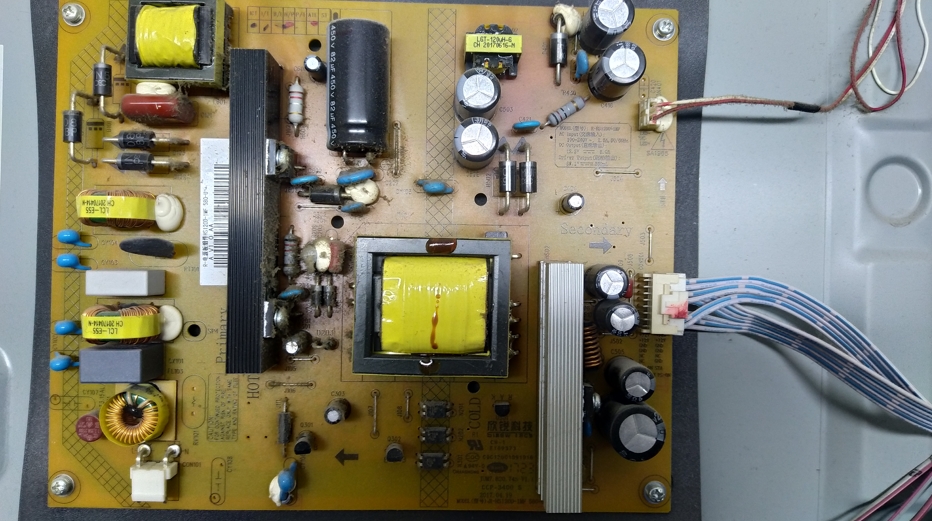

- PSU (Блок питания): JUM7.820.746 V1.1, CCP-3400 S, R-HS120D-1MF 580-U
- Выход на подсветку (Driver Output): 80.1V — 580 mA
- Выход DC (DC Output): 12.3V — 5.0 A
- Панель (Матрица): 45″ (114 см), C450U16-E60-C (G12), V460DJ1-Q01 Rev. V1

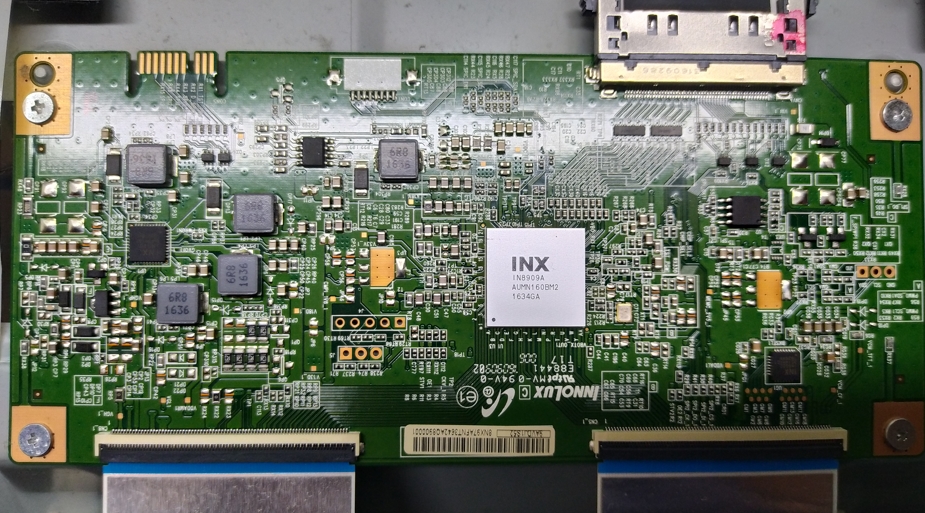

- T-con: InnoLux 9AVDJ1S52, 8NX97AFNT3642AQ8900001
- Входное напряжение: 100–240V ~50/60Hz
- Номинальная мощность: 80W
