Vinga L43FHD22B замена планок подсветки

Симптомы неисправности: звук есть, а изображения нет

В телевизоре Vinga L43FHD22B при включении экран остается темным — изображение отсутствует, но звук при этом воспроизводится нормально, и телевизор реагирует на пульт. Если посветить фонариком вплотную к матрице, можно увидеть контуры изображения.

Как правило, подобные симптомы напрямую связаны с выходом из строя светодиодной подсветки экрана. В редких случаях проблема может быть вызвана неисправностью LED-драйвера, однако подавляющее большинство таких поломок происходит из-за перегоревших светодиодов. Чтобы убедиться в неисправности подсветки, необходимо разобрать блок матрицы HV430FHB-N4A и провести визуальную и аппаратную диагностику.

Диагностика и маркировка планок подсветки

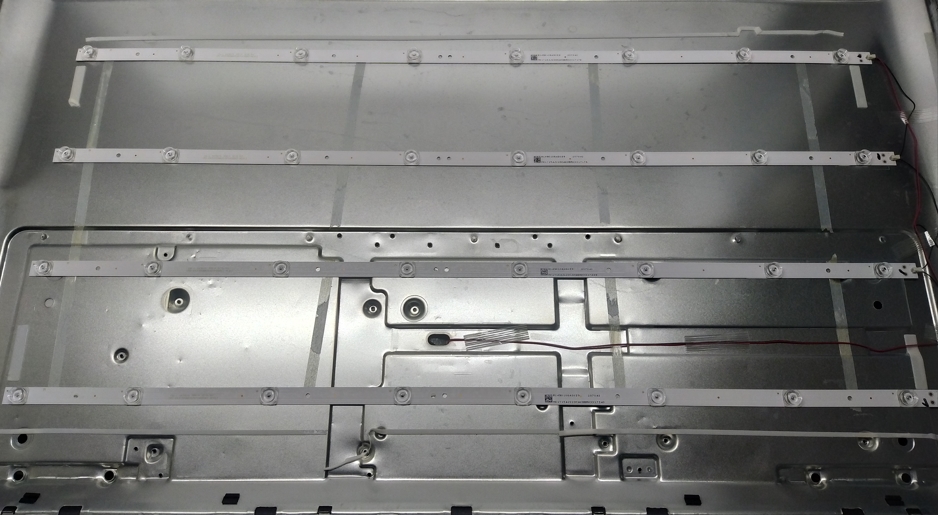

После разборки блока матрицы установлено, что система подсветки состоит из четырех планок по восемь светодиодов на каждой.

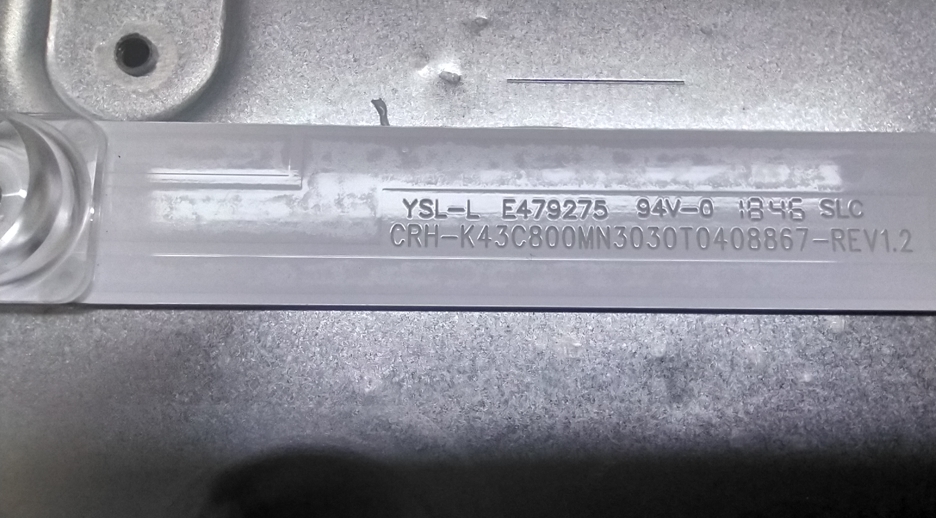

• Оригинальная маркировка планок: CRH-K43C800MN3030T0408867-REV1.2

В ходе диагностики выяснилось, что несколько светодиодов перегорели полностью и находятся в обрыве. Остальные светодиоды имеют различную степень теплового износа: на многих люминофор сильно потрескался. Наличие даже незначительных микротрещин на люминофоре свидетельствует о скором выходе элемента из строя. В связи с этим было принято верное решение — выполнить полную замену всех планок подсветки на новые, чтобы исключить повторный ремонт в ближайшем будущем.

Доработка драйвера TP.MS3663S.PB801: уменьшение тока подсветки OB3353CP

После установки нового комплекта планок подсветки обязательно проводится доработка (ограничение тока) LED-драйвера на плате TP.MS3663S.PB801. Если оставить штатный ток, новые светодиоды будут работать на пределе своих возможностей и быстро деградируют.

Управлением подсветкой занимается микросхема LED-драйвера OB3353CP. За силу тока отвечают токозадающие низкоомные резисторы (датчик тока) со следующими номиналами: 100, 2R20, 2R20 и 3R10.

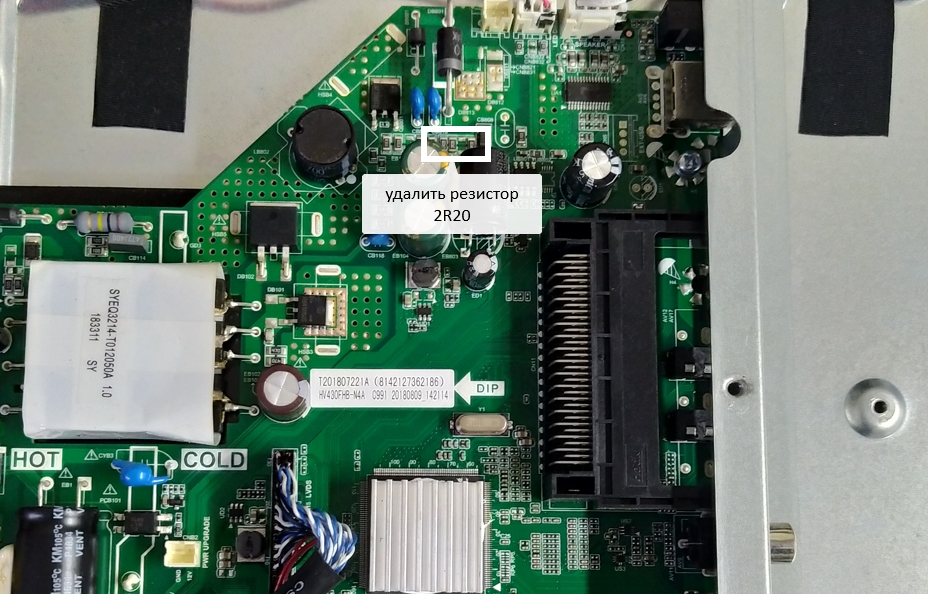

Решение: При удалении (выпаивании) резистора номиналом 3R10 (3.1 Ом) ток подсветки снижается с базовых 330 mA до 217 mA. Таким образом, ток уменьшается на 34%. Это существенно снижает тепловую нагрузку на светодиоды, практически не влияя на визуальную яркость экрана для пользователя, и кратно продлевает срок службы новой подсветки.

Завершение ремонта и тестирование

После восстановления подсветки матрицы и ограничения тока телевизор Vinga L43FHD22B работает в штатном режиме. Контрольное двухдневное тестирование показало отличную стабильность, равномерную яркость экрана и отсутствие перегрева светодиодов. Других неисправностей в процессе диагностики не обнаружено. Телевизор готов к длительной эксплуатации.

Состав телевизора Vinga L43FHD22B

• Тип устройства: Телевизор LED
• Производитель, ТМ: Vinga
• Модель устройства: L43FHD22B

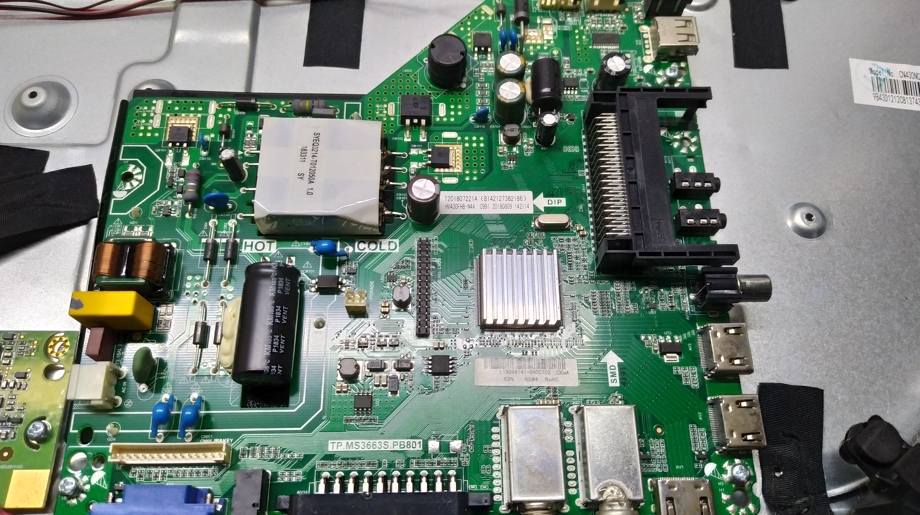

• Main board (Материнская плата): TP.MS3663S.PB801
• Panel (Матрица): СN430NC7240, HV430FHB-N4A

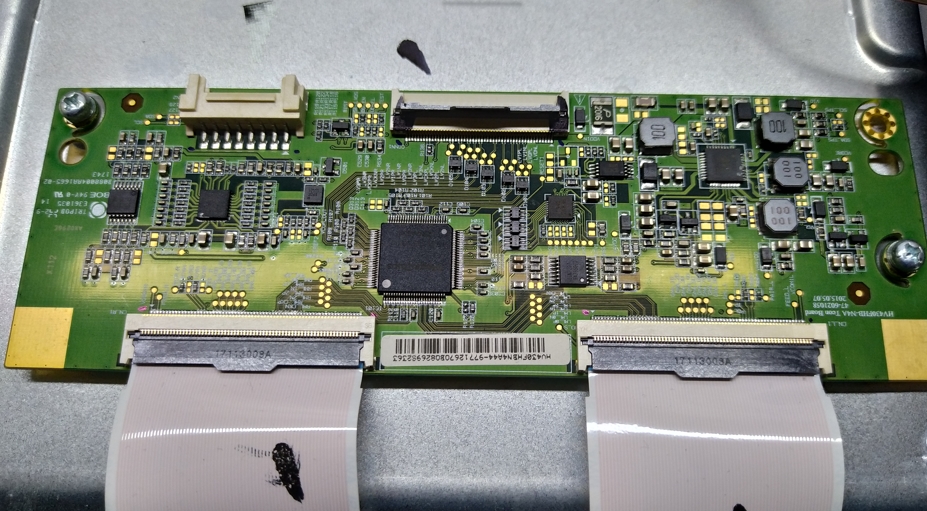

• T-con: HV430FHB-N4A 47-6021058
• Входное напряжение: 100-240V ~50/60Hz
• Номинальная мощность: 75W
• LED-драйвер: OB3353CP
• Ток подсветки: 330 mA (до модификации)
