Диагностика неисправности: звук есть, изображения нет
Внешние проявления поломки выглядят следующим образом: экран телевизора остается темным, однако звук трансляции присутствует, устройство штатно реагирует на команды пульта ДУ, корректно включается и выключается.
Быстрый тест мастера: Если вплотную посветить фонариком на экран включенного телевизора, можно различить контуры и движение картинки. Это подтверждает, что материнская плата, тюнер и сама жидкокристаллическая матрица полностью исправны. Проблема локализована исключительно в цепи LED-подсветки экрана.
В подавляющем большинстве случаев причина заключается в перегорании одного или нескольких светодиодов. Реже встречается неисправность самого LED-драйвера (микросхема OB3350CP) или элементов цепи его питания. Чтобы со стопроцентной гарантией определить дефект, необходимо разобрать блок матрицы V320BJ6-Q01 и добраться до светодиодных планок.
Разборка матрицы и замена планок подсветки LED315D10-07(B)

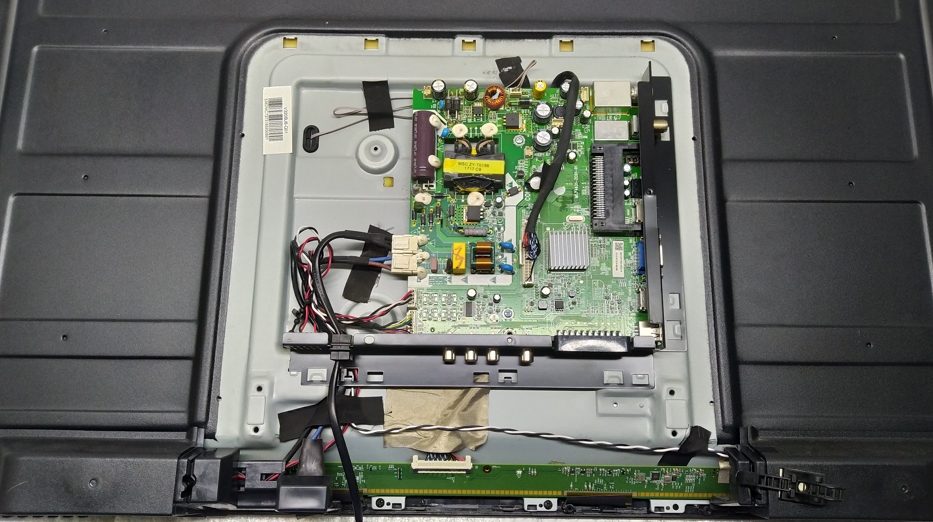

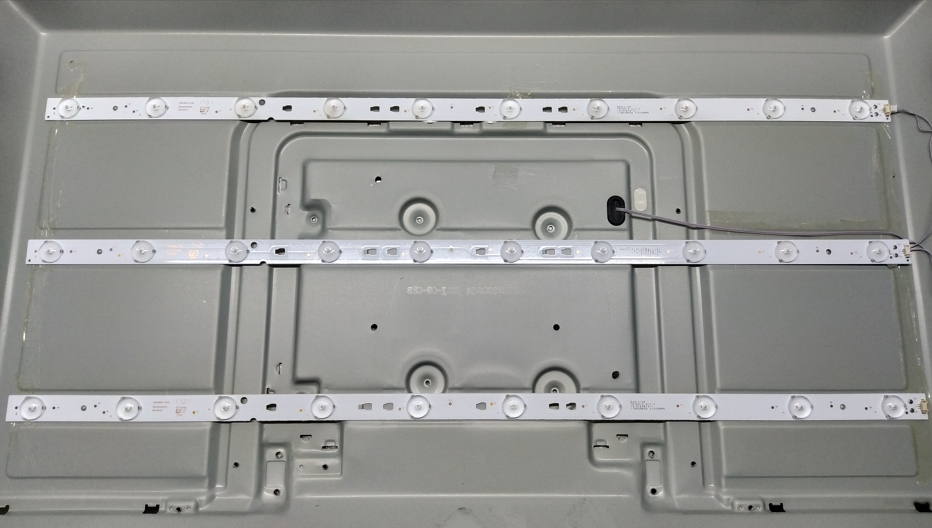

После демонтажа задней крышки, аккуратного снятия стекла матрицы, а также всех рассеивающих и отражающих оптических листов открывается доступ к подсветке. В данной модели установлено 3 планки по 10 светодиодов на каждой.
Проверка выявила типичную картину физического износа:
- Несколько светодиодов полностью перегорели (находились в обрыве или коротком замыкании).
- Часть элементов пребывала в «полурабочем» состоянии — они запускались при первичной подаче тестового напряжения, но гасли при повторном включении.
- Остальные светодиоды имели различную степень термической деградации кристаллов.
При таком состоянии цепи частичная перепайка отдельных диодов неэффективна: оставшиеся старые элементы быстро выйдут из строя из-за износа, что приведет к повторному разбору ТВ. Наиболее надежный метод восстановления — полная замена всех планок подсветки на новые.

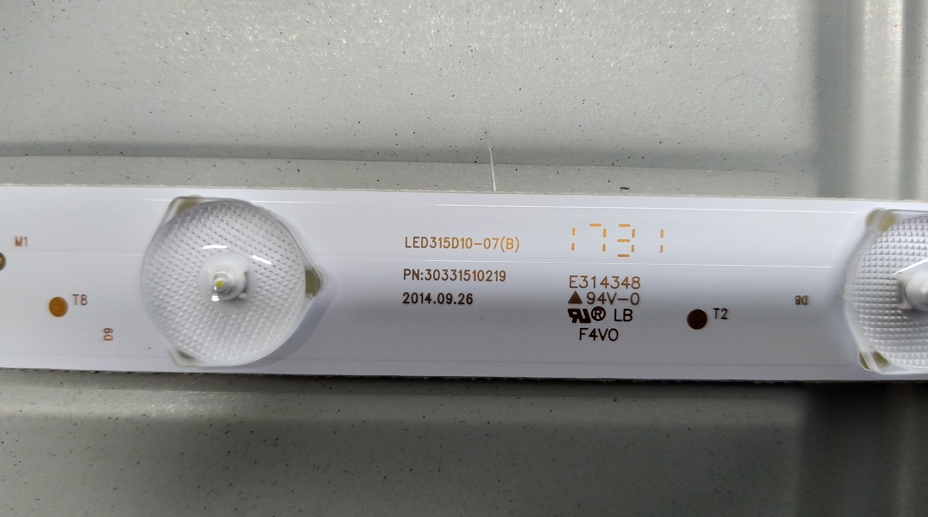

В нашем случае будем менять планки подсветки на новые у проверенного временем поставщика и новые планки будут на алюминиевой основе. В отличие от штатного текстолита, алюминий обеспечивает эффективный теплоотвод, что значительно продлевает срок службы кристаллов. Оригинальный партномер комплекта: LED315D10-07(B), PN:30331510219.
Доработка MS34631-ZC01-01: уменьшение тока подсветки OB3350CP
Главная причина быстрого выхода подсветки из строя — изначально завышенный рабочий ток с завода, заставляющий светодиоды работать на пределе температурных возможностей. После установки новых планок обязательно нужно произвести доработку LED-драйвера на плате MS34631-ZC01-01.

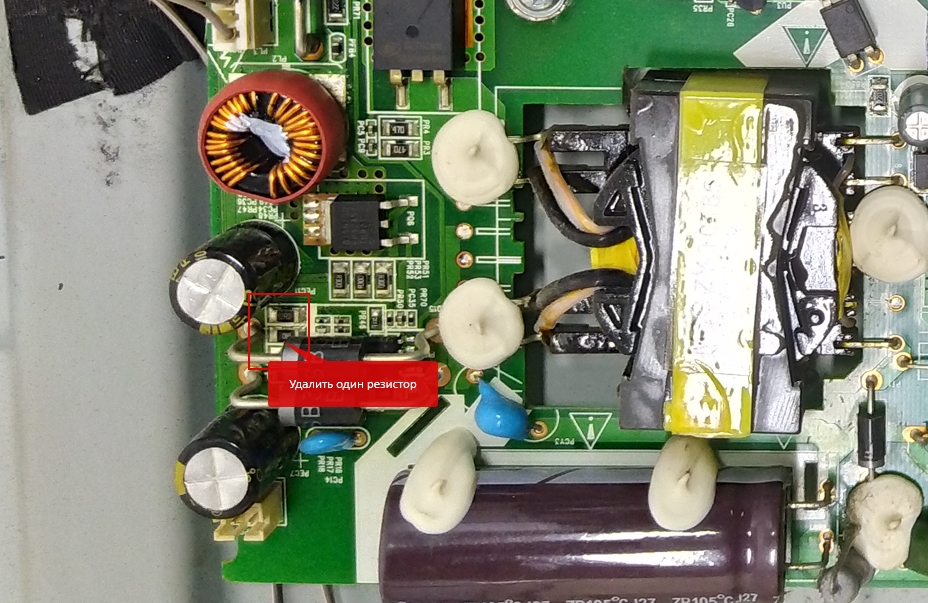

После замены светодиодов или планок подсветки на новую, нужно произвести доработку платы MS34631-ZC01-01 и ограничить ток подсветки. Подсветкой управляет микросхема LED драйвер OB3350CP. Посадочные места токоограничивающих резисторов отмечено на изображении, на них припаяны три или два резистора номиналами от 1 до 10 Ом. Нужно расчитать так чтобы ток ограничить на 25-40% при этом не потерять в яркости изображения. Для этих целей отлично подойдет наш калькулятор расчета подсветки:
Способы измерения тока подсветки
Если штатный рабочий ток не указан в сервисной документации или на текстолите платы, его можно замерить самостоятельно несколькими методами перед началом модификации.
Способ 1: Использование токоизмерительных клещей
Для точных замеров в электронике хорошо себя зарекомендовали следующие профессиональные модели:
- Fluke 368 FC / Fluke 369 FC — высокоточные клещи-ваттметры с отличной чувствительностью в mA диапазоне.
- CEM DT-337 — компактные AC/DC клещи с разрешением от 1мА.
- Uni-T UT210E — популярная бюджетная модель с хорошей точностью для замера малых постоянных токов.
Способ 2: Замер непосредственно на светодиоде (при разобранной матрице)
Внимание: Будьте предельно осторожны, работая с открытыми цепями под напряжением, и обеспечьте надежный контакт щупов, чтобы избежать искрения.
Способ 3: Подключение стандартного мультиметра в разрыв цепи у разъема
Заключение и тестирование
После замены всех трех планок подсветки и проведения доработки LED-драйвера OB3350CP телевизор Strong SRT 32HZ4003N собирается в обратной последовательности. Особое внимание следует уделить точному позиционированию светофильтров и матрицы в посадочной рамке, чтобы не допустить перекосов и сколов стекла при защелкивании рамки.

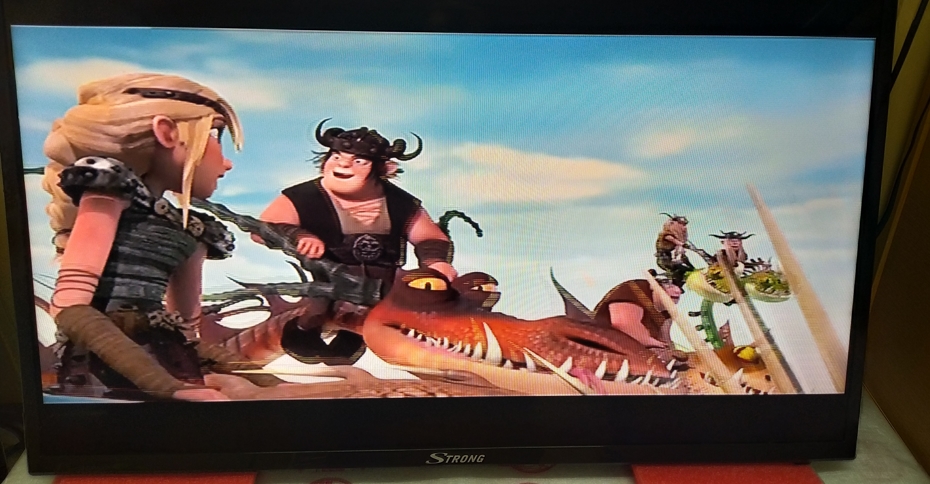

После замены всех планок подсветки и доработки драйвера подсветки, телевизор Strong SRT 32HZ4003N был протестирован несколько дней и других неисправностей не обнаружено. Теперь владелец своего телевизора может спокойно наслаждаться дома своими телепередачами или фильмами.
Состав телевизора Strong SRT 32HZ4003N
- Тип устройства: Телевизор LED
- Производитель, ТМ: Strong
- Модель устройства: SRT 32HZ4003N

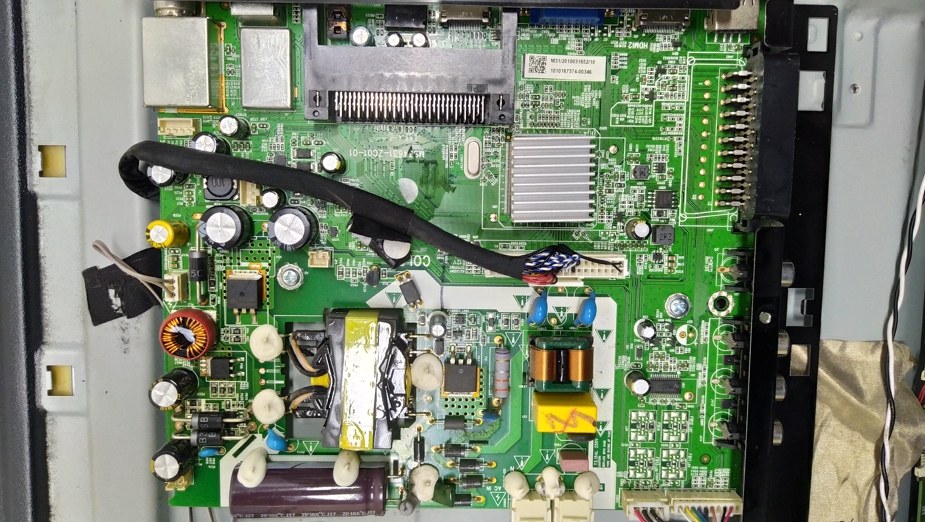

- Main board: MS34631-ZC01-01
- Panel: InnoLux V320BJ6-Q01 Rev.C1, 6B01M001NG00R
- Входное напряжение:100-240V ~50/60Hz
- Номинальная мощность: max 53W
- USB loading: 5V, 500mA max
- SAT IN: 13/18V, 500mA max
- LED Driver: OB3350CP
