При включении телевизора Xiaomi L43M5-5ARU на экране ничего не видно, изображение отсутствует. Если посветить фонариком вплотную к матрице и снова включить телевизор, то по центру экрана во время загрузки можно увидеть слабое изображение логотипа производителя. Это классическая неисправность современных ЖК-телевизоров с LED-подсветкой экрана.
Диагностика и замена подсветки

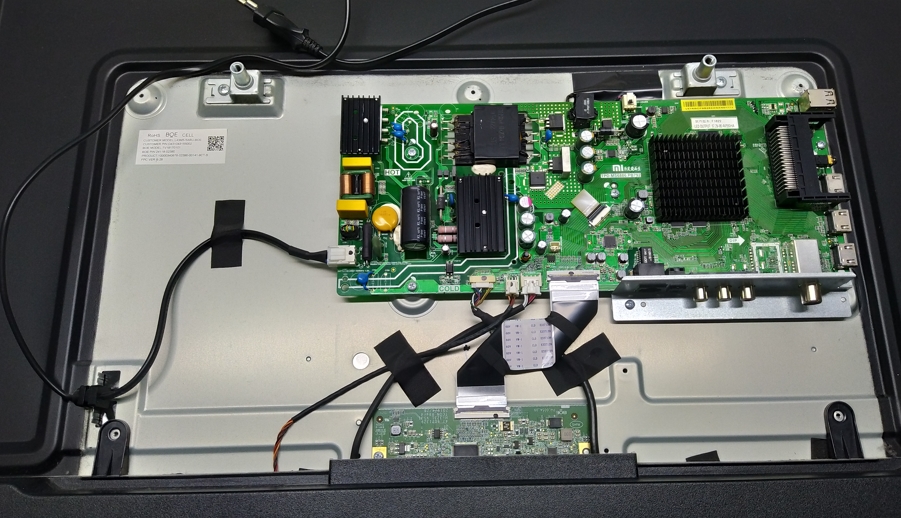

Чтобы окончательно убедиться, что неисправны светодиоды, нужно полностью разобрать телевизор: аккуратно демонтировать матрицу HV430QUB-H10 BOE, а также все поляризационные и отражающие пленки, после чего провести диагностику.
После проверки выяснилось, что в обрыве находится один светодиод. Однако, выборочно сняв линзы с других светодиодов, было обнаружено, что люминофор остальных кристаллов имеет разную степень термического износа. Поэтому в данном случае лучше всего менять все планки подсветки комплектом на новые.

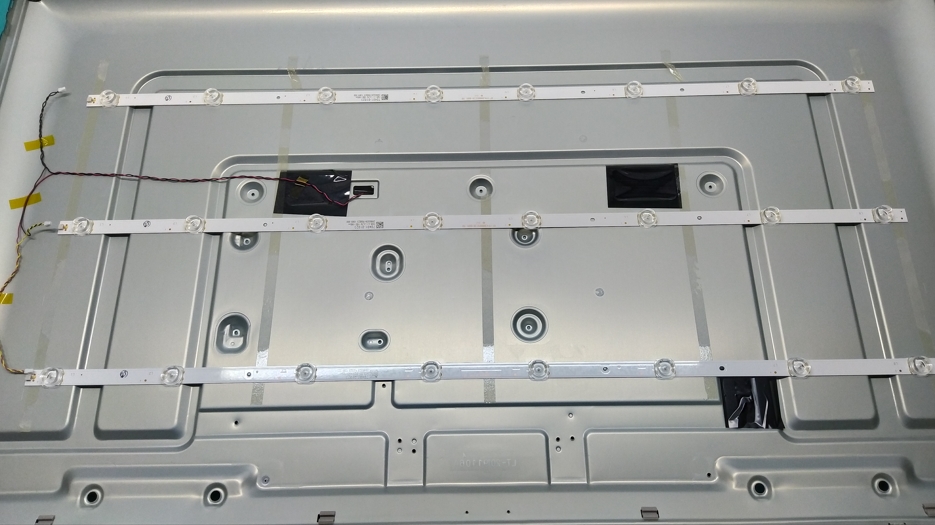

В телевизоре установлено три планки подсветки по восемь светодиодов на каждой. Маркировка родных планок — RF-FP430005SE30-0801 A5. Подсветкой управляет микросхема LED-драйвера MP3398A.
Доработка платы TPD.MS6886.PB792: уменьшение тока на светодиоды
После замены всей неисправной подсветки на новую нужно обязательно произвести доработку платы TPD.MS6886.PB792 и уменьшить ток, чтобы новые светодиоды не работали на пределе возможностей и не перегревались.

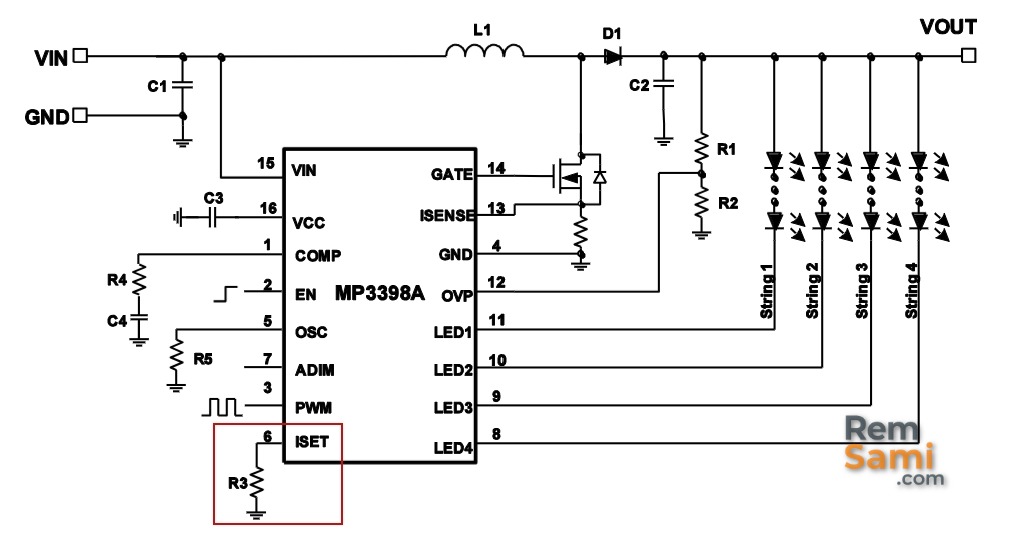

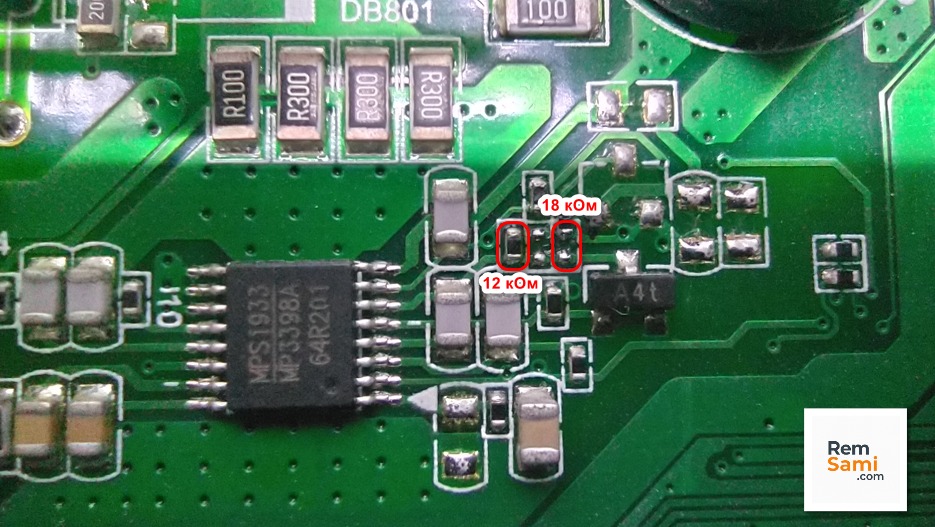

Для этого нам нужно найти и изучить схему и распиновку микросхемы LED Driver MP3398A. На 6-м выводе микросхемы (ISET) по схеме параллельно установлены токозадающие резисторы. На плате их два — номиналом 12 кОм и 18 кОм, общее их сопротивление составляет 7,2 кОм.
Что нужно сделать: Удаляем из цепочки резистор номиналом 18 кОм. В работе остается один резистор на 12 кОм, в результате чего номинальный ток, составлявший 550 мА, снизится до 330 мА. Ток снижен на 40%, что кардинально продлит жизнь новой подсветке.
Легко подсчитать, насколько снизится ток подсветки и какие резисторы нужно удалить в других случаях, можно воспользовавшись нашим специальным онлайн-калькулятором:
Результат ремонта

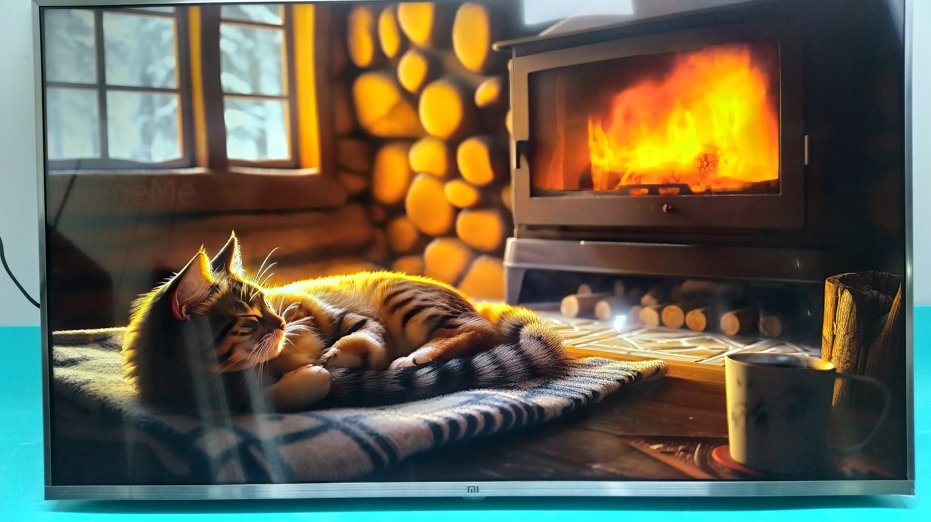

После восстановления подсветки телевизора Xiaomi L43M5-5ARU аппарат несколько дней проходил тестирование, других неисправностей не обнаружено. Теперь владелец телевизора может снова с удовольствием смотреть свои любимые фильмы и различные передачи.
Состав телевизора Xiaomi L43M5-5ARU
- Тип устройства: Телевизор LED
- Производитель, ТМ: Xiaomi
- Модель устройства: L43M5-5ARU

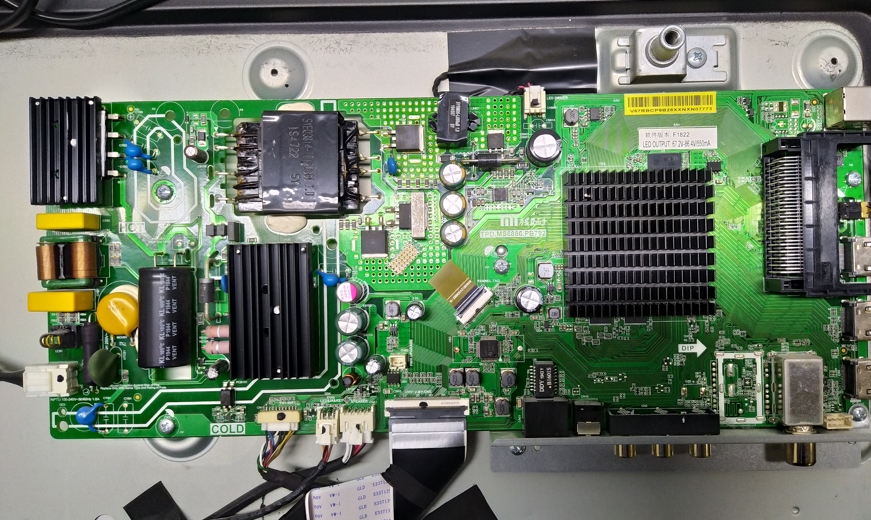

- Main board: TPD.MS6886.PB792
- Panel: HV430QUB-H10 BOE
- Входное напряжение: 220-240V ~50/60Hz
- Номинальная мощность: 75W
- LED Driver: MP3398A
- LED Output: 67.2V-86.4V, 550 mA

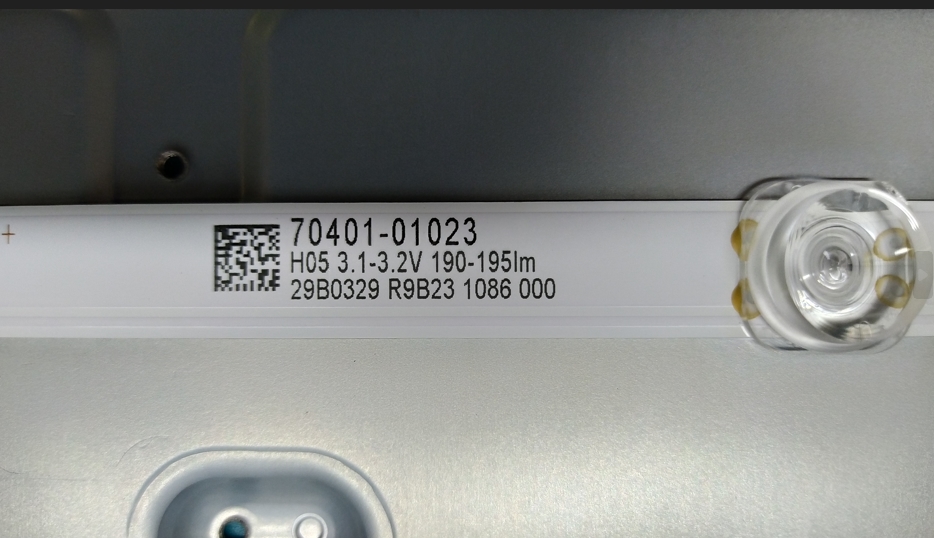

- Маркировка LED планок: RF-FP430005SE30-0801 A5, 70401-01023 29B0329 R9B23 1086 000
