Симптомы неисправности: звук есть, изображения нет
По словам владельца, ещё вчера телевизор Vinga L55UHD20G работал без нареканий, а сегодня при включении пропало изображение, хотя звук телепередач слышен чётко. Телевизор стабильно реагирует на пульт дистанционного управления: корректно включается и выключается, что подтверждается индикацией дежурного режима на панели.
С подобной характеристикой неисправности современные LED-телевизоры очень часто попадают в сервисные центры и мастерские по ремонту электроники. В подавляющем большинстве случаев причина поломки кроется в перегоревших светодиодах фоновой подсветки экрана.
Быстрая экспресс-диагностика
Для проверки предварительного диагноза без разборки корпуса можно провести простую экспресс-диагностику:
- Возьмите обычный или мощный телефонный фонарик.
- Включите телевизор в тёмной комнате.
- В момент загрузки вплотную посветите фонариком под углом в центр экрана (матрицы).
Если при внешнем подсвечивании вы частично видите логотип производителя или силуэты изображения, это на 90% подтверждает выход из строя LED-подсветки. Оставшиеся 10% приходятся на возможные проблемы с LED-драйвером или отсутствие питания подсветки на материнской плате.

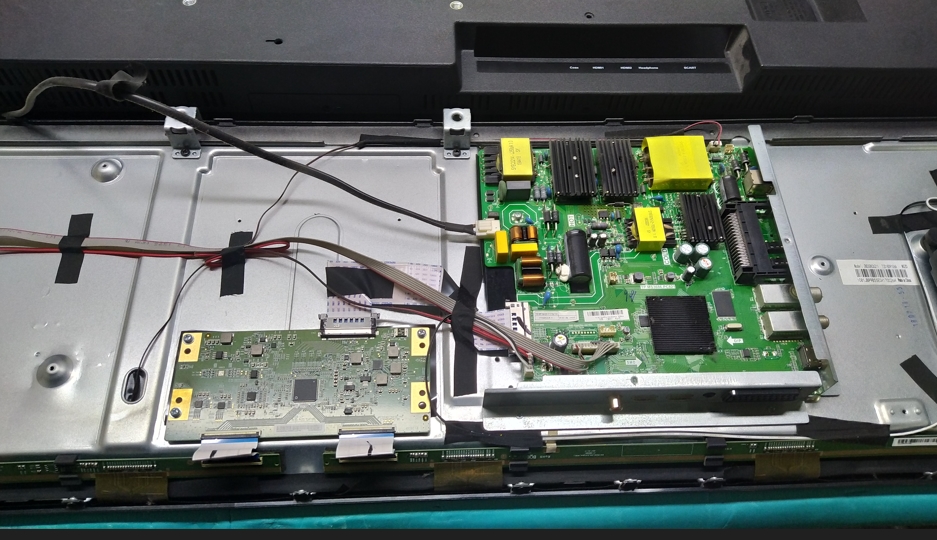

Разборка телевизора и замена планок подсветки
После полной разборки корпуса и аккуратного демонтажа матрицы HV550QUB-H11 BOE вместе с рассеивателями и отражающими листами, была проведена детальная диагностика, которая полностью подтвердила первоначальный вердикт. В цепи было обнаружено несколько перегоревших светодиодов.
При выборочном осмотре и проверке остальных диодов выяснилось, что все они имеют разную степень термического износа и деградации люминофора. В таком случае необходимо менять весь комплект подсветки на новый. Частичный ремонт (перепайка отдельных диодов или замена 1–2 планок) нецелесообразен: оставшиеся старые светодиоды продолжат выходить из строя, и телевизор снова вернётся в ремонт через короткое время. Полная замена всех планок гарантирует стабильную работу экрана на годы вперёд.

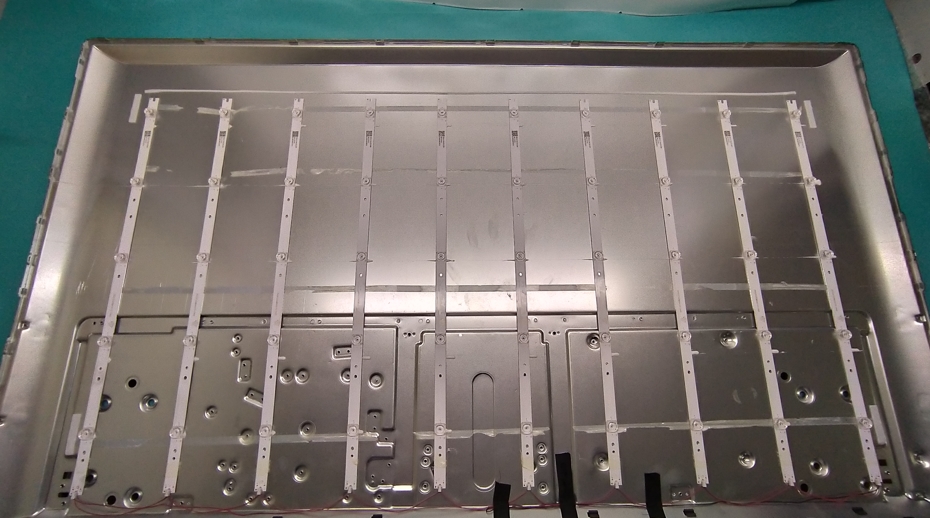

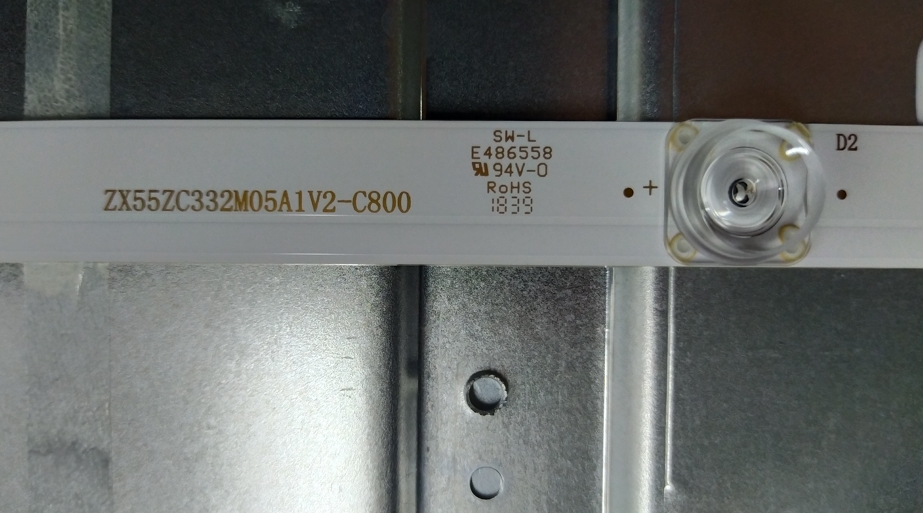

В модели Vinga L55UHD20G установлено 10 планок подсветки по 5 светодиодов на каждой. Маркировка оригинального комплекта — ZX55ZC332M05A1V2-C800.
Важная информация по комплектации
Обратите внимание, что телевизор Vinga L55UHD20G выпускался в нескольких заводских ревизиях. В зависимости от партии производства внутренний состав аппарата может отличаться: модель матрицы, маркировка LED-планок и плата T-con в вашем экземпляре могут не совпадать с описанными в статье.
Доработка платы TP.MS3686.PC821 (Уменьшение тока подсветки)
Новые светодиоды прослужат гораздо дольше, если сразу после их установки снизить рабочую нагрузку. Для этого проводится доработка (доработка тока драйвера) на плате TP.MS3686.PC821.

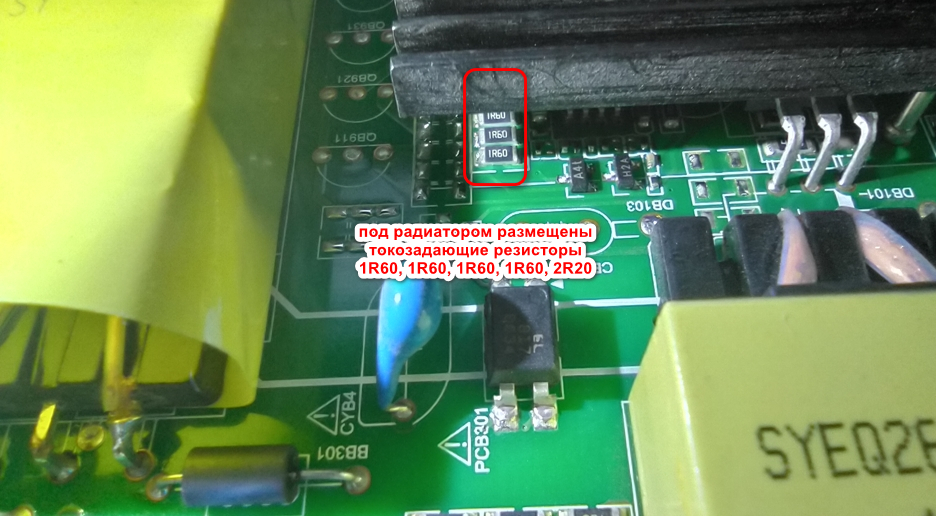

По умолчанию в цепи датчика тока параллельно установлены пять токоограничивающих резисторов (смд-резисторов) с номиналами: 1R60, 1R60, 1R60, 1R60 и 2R20. Заводской общий ток на подсветку составляет 550 mA, что заставляет диоды работать на пределе своих возможностей. Выпаивая определённые резисторы, мы снижаем ток до оптимальных значений без потери качества изображения.
Таблица доработки тока и интерактивный калькулятор
Ниже представлена интерактивная таблица вариантов снижения тока для платы TP.MS3686.PC821. Вы можете кликнуть на подходящий вариант ремонта, чтобы увидеть итоговые параметры.
Таблица изменения тока подсветки TP.MS3686.PC821
Нажмите на строку таблицы, чтобы выбрать оптимальный режим для вашего ремонта
| Оставляем на плате | Удаляем (выпаиваем) | Итоговый ток | Снижение | Статус режима |
|---|---|---|---|---|
| 1R60, 1R60, 1R60, 1R60, 2R20 | — (Заводской стандарт) | 550 mA | 0% | Заводской ток (завышен) |
| 1R60, 1R60, 1R60, 1R60 | 2R20 | 465 mA | -15% | Минимальное снижение |
| 1R60, 1R60, 1R60, 2R20 | 1R60 | 434 mA | -21% | Умеренный режим |
| 1R60, 1R60, 1R60 | 1R60, 2R20 | 350 mA | -37% | ★ Рекомендуется (оптимальный) |
| 1R60, 1R60, 2R20 | 1R60, 1R60 | 317 mA | -42% | Максимальная экономия ресурса |
Режим: Удаление резисторов 1R60 и 2R20
Оптимальный баланс: яркость экрана сохраняется, ресурс LED-планок вырастает в разы.
Для расчета доработки по уменьшению тока на LED планки подсветки экрана, рекомендуем воспользоваться нашим «Онлайн-калькулятором тока подсветки»:
Итоги ремонта

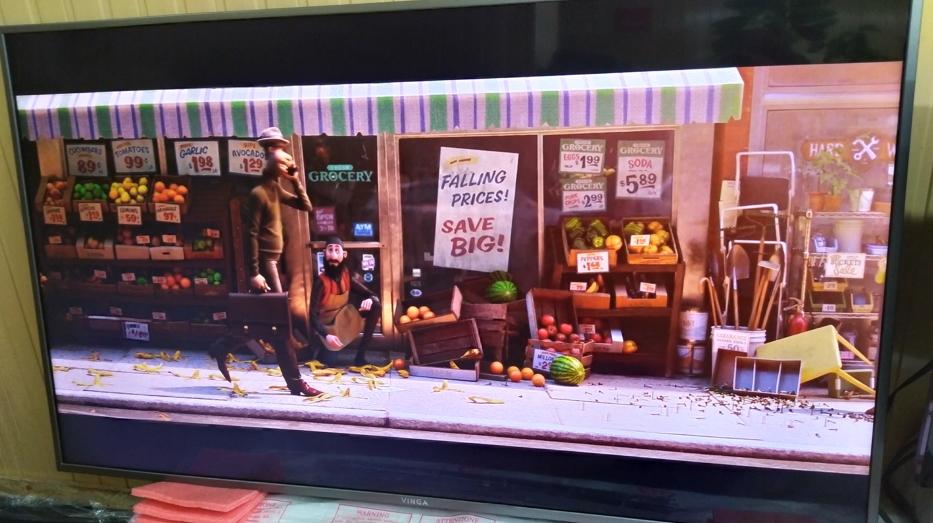

После полной замены LED-планок и коррекции тока на плате управления телевизор Vinga L55UHD20G был собран и поставлен на прогоночный тест. Картинка отображается равномерно, без засветов и темных пятен, цветопередача и контрастность отличные.
Многодневное тестирование на рабочих нагрузках показало стабильную работу блока питания и температурного режима подсветки. Других аппаратных неисправностей не выявлено — телевизор полностью готов служить своему владельцу, радуя любимыми фильмами и телепередачами без риска скорого повторного обращения в сервис!
Состав телевизора Vinga L55UHD20G
- Тип устройства: Телевизор LED
- Производитель и торговая марка: Vinga
- Модель: L55UHD20G

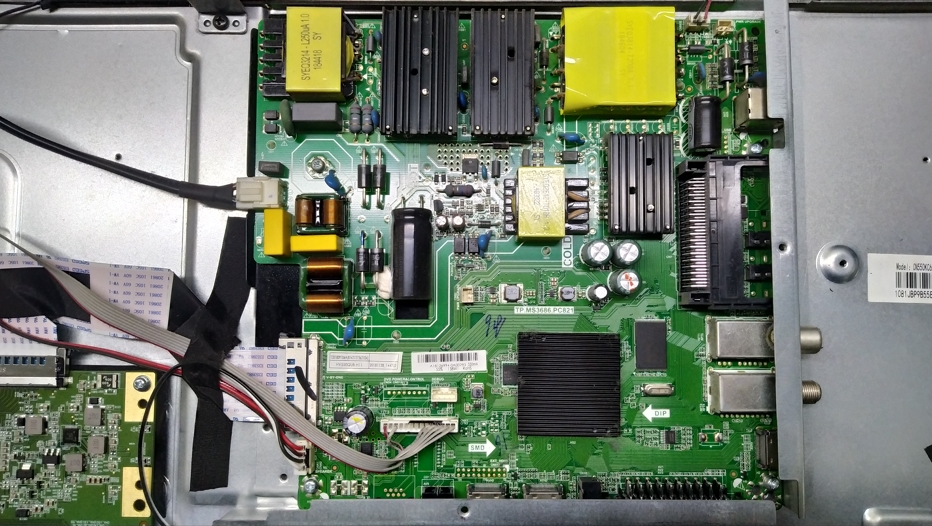

- Main board (материнская плата): TP.MS3686.PC821
- Панель (матрица): CN550KC6211, HV550QUB-H11 BOE

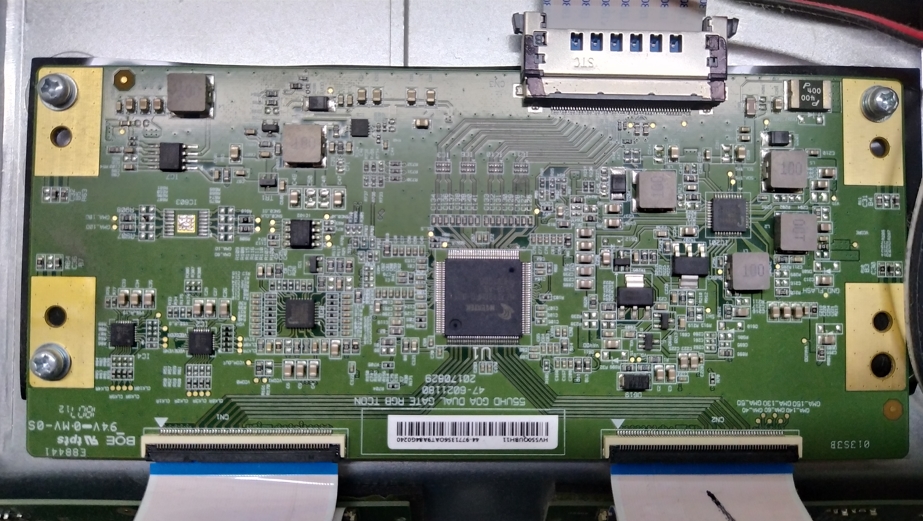

- T-con: 55UHD GOA DUAL GATE RGB TCON 47-6021180, HV550QUBH11, 44-9771356OAT9A84G0240
- Входное напряжение: 100–240 V ~ 50/60 Hz
- Номинальная мощность: 140 W
- Выходной ток (LED Output): 550 mA
- Маркировка родных LED-планок: ZX55ZC332M05A1V2-C800 (10 планок по 5 светодиодов)
