Ремонт подсветки телевизора Saturn TV LED32HD900UST2 и доработка платы TP.MS338.PB801
Одна из самых распространенных неисправностей телевизора Saturn TV LED32HD900UST2 — пропало изображение, экран остается темным, но при этом звук работает нормально. Индикатор ИК-приемника стабильно реагирует на пульт дистанционного управления, каналы переключаются, а громкость регулируется без проблем.
С такими симптомами современные LED-телевизоры регулярно попадают в сервисные центры и ремонтные мастерские. В 90% случаев проблема связана с выходом из строя светодиодной подсветки матрицы. В остальных ситуациях виновником может быть неисправный LED-драйвер или неполадки в цепи питания. Чтобы поставить стопроцентно точный диагноз, аппарат необходимо разобрать и проверить.
Как проверить светодиодную подсветку телевизора в домашних условиях
Самый простой способ предварительно убедиться в неисправности светодиодов без разборки корпуса — использовать внешний источник света. Включите телевизор в темной комнате, возьмите яркий фонарик и вплотную посветите на центр экрана под углом.
Если в момент загрузки или при переключении каналов вы видите слабое, еле заметное изображение (например, логотип торговой марки или меню), значит, сама матрица и системная плата исправны. Проблема гарантированно кроется в отсутствии подсветки экрана.
Диагностика и замена LED-планок

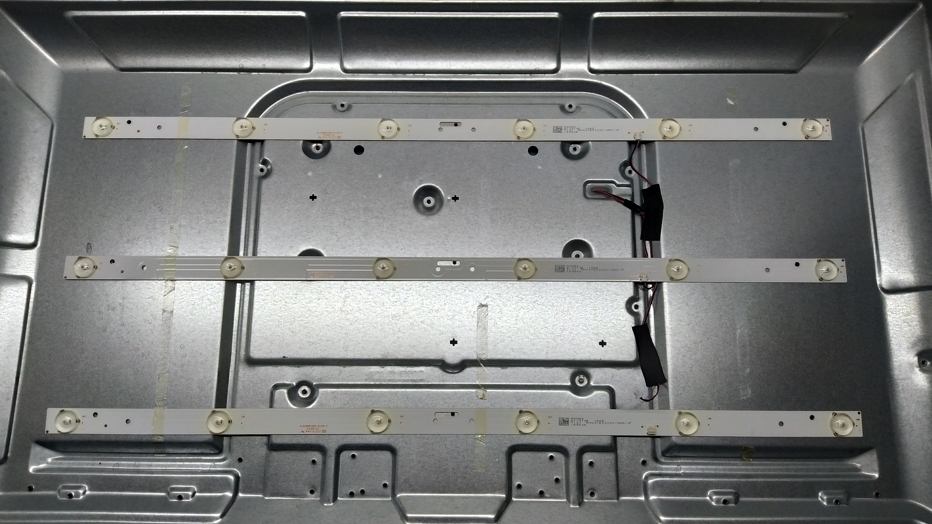

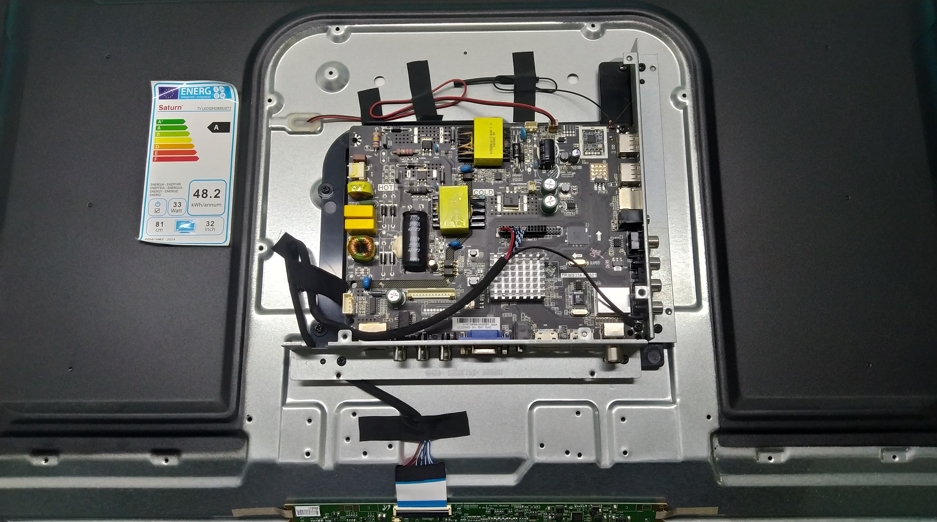

После аккуратной разборки телевизора и демонтажа блока матрицы LSC320AN09, проверка специализированным LED-тестером выявила несколько перегоревших светодиодов. Выборочная проверка остальных диодов показала разную степень их износа: на многих полурабочих элементах люминофор потемнел и покрылся микротрещинами.
Это верный признак термической деградации. Пытаться перепаивать отдельные диоды в такой ситуации бессмысленно — старые элементы вскоре начнут перегорать один за другим. Единственный надежный способ ремонта — полная замена всех планок подсветки на новые.

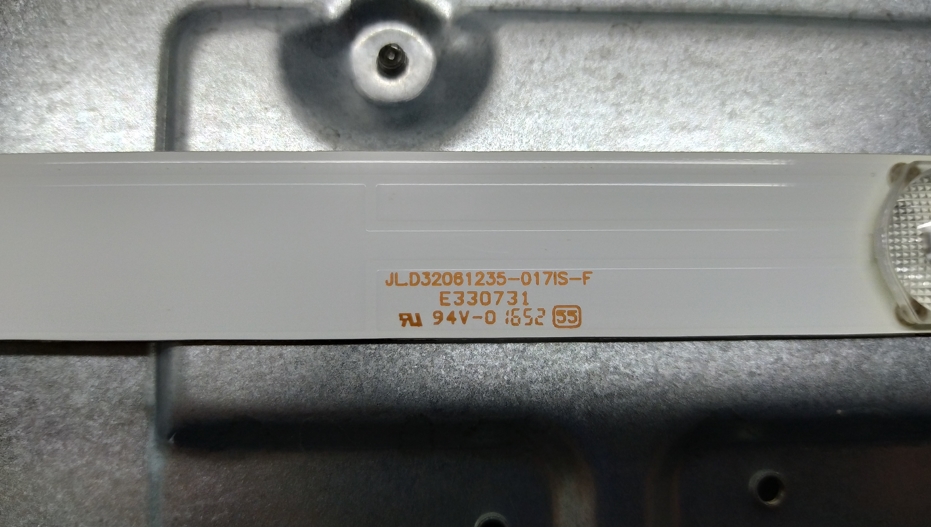

В телевизоре Saturn TV LED32HD900UST2 установлен комплект из трех планок с заводской маркировкой JLD32061235-0171S-F. На каждой планке расположено по 6 светодиодов. Заводской ток в цепи подсветки составляет 540 mA, что является критически высоким значением, заставляющим светодиоды работать на пределе своих возможностей.
Доработка TP.MS338.PB801: уменьшение тока подсветки
Чтобы новые светодиоды не перегревались и прослужили долгие годы, после замены планок крайне рекомендуется выполнить доработку (доработку LED-драйвера) на плате TP.MS338.PB801.

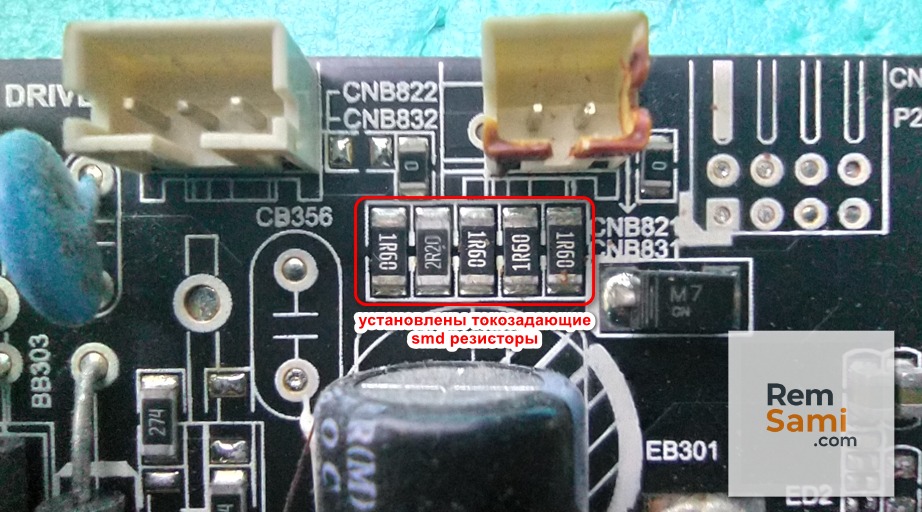

Силу тока в цепи подсветки ограничивает датчик тока (токовый датчик), состоящий из группы параллельно установленных низкоомных SMD-резисторов: 1R60, 2R20, 1R60, 1R60, 1R60 (четыре резистора по 1.6 Ом и один на 2.2 Ом). Выпаивая отдельные резисторы из этой сборки, мы увеличиваем общее сопротивление датчика и пропорционально снижаем ток подсветки.
В таблице ниже представлены все возможные комбинации удаления резисторов и итоговые значения тока:
| Оставляем резисторы | Удаляем резисторы | Итоговый ток | Снижение тока | Примечание мастера |
|---|---|---|---|---|
| 1R60, 2R20, 1R60, 1R60, 1R60 | 0 (все на месте) | 540 mA | 0% (Заводской) | Критический перегрев LED |
| 1R60, 1R60, 1R60, 1R60 | 2R20 | 455 mA | — 15% | Минимальное снижение |
| 1R60, 1R60, 1R60, 2R20 | 1R60 | 424 mA | — 21% | Базовая доработка |
| 1R60, 1R60, 1R60 | 1R60, 2R20 | 341 mA | — 37% | Оптимально |
| 1R60, 1R60, 2R20 | 1R60, 1R60 | 310 mA | — 42% | Отличный ресурс LED |
| 1R60, 1R60 | 1R60, 1R60, 2R20 | 228 mA | — 58% | Максимальная долговечность |
🧮 Онлайн-калькулятор снижения тока подсветки
Быстрый и точный расчет без сложных формул!
Выберите номиналы резисторов на вашей плате, чтобы моментально узнать, какие элементы нужно удалить и на сколько процентов снизится нагрузка на светодиоды:
Завершение ремонта и результаты тестирования
После восстановления подсветки и ограничения тока на плате телевизор Saturn TV LED32HD900UST2 собирается в обратном порядке. В процессе многодневного прогона аппарат показал отличные результаты: картинка яркая, насыщенная, равномерная, никаких посторонних дефектов или перегрева не выявлено.
Благодаря полной замене планок и грамотно проведенной доработке LED-драйвера, новая подсветка экрана будет работать в щадящем режиме и радовать владельца долгие годы.
Состав телевизора Saturn TV LED32HD900UST2
- Тип устройства: Телевизор LED
- Производитель, ТМ: Saturn
- Модель устройства: TV LED32HD900UST2

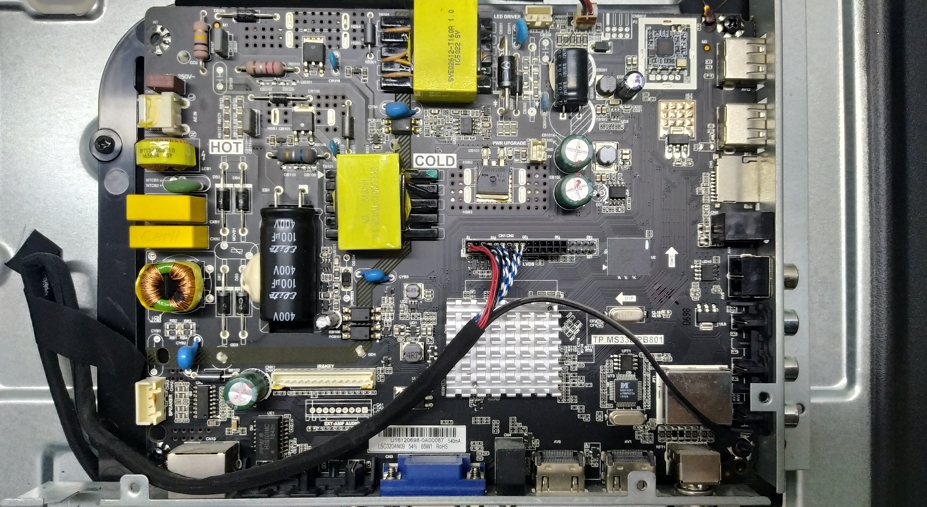

- Главная плата (Main board): TP.MS338.PB801
- Матрица (Panel): LSC320AN09
- Планки матрицы: 320KSB_S2LV0.3 REV0
- Входное напряжение: 220–240V ~50/60Hz
- Номинальная мощность: 45W
- Заводской ток подсветки (LED Output): 540 mA
- Маркировка LED-планок: JLD32061235-0171S-F
