Телевизор Ergo LC32CT4000AU замена планок подсветки

Симптомы неисправности: звук есть, изображения нет

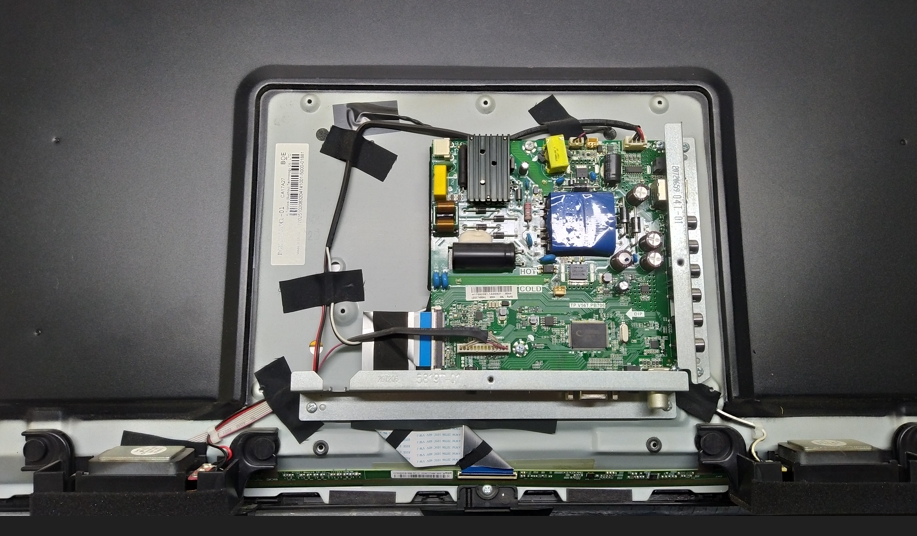

При включении телевизора Ergo LC32CT4000AU с пульта управления или тактовой кнопкой на корпусе, индикатор дежурного режима мигает и переходит из красного свечения в зеленый. По индикации видно, что телевизор нормально принимает сигналы с пульта и реагирует на команды. Однако после загрузки изображение отсутствует — экран остается полностью темным, не появляется даже стартовый логотип Ergo.

Если переключить телевизор на активный источник сигнала (например, рабочий канал в режиме ATV), можно услышать звук телепередачи.

Воспользуемся методом экспресс-диагностики: если вплотную поднести к экрану включенного телевизора обычный фонарик и посветить на матрицу, по центру можно будет разглядеть логотип торговой марки Ergo или силуэты изображения. Данная симптоматика четко дает понять, что проблема заключается в неисправной подсветке экрана.

Диагностика и ремонт LED подсветки

Если LED-драйвер на плате исправен и питание на подсветку подается в норме, необходимо разобрать телевизор Ergo LC32CT4000AU. Процесс включает в себя аккуратный демонтаж матрицы HV320WHB-N86, снятие поляризационных и отражающих пленок. Только после этого мы получаем доступ к проверке состояния самих светодиодов.

Проверка специальным LED-тестером показала, что несколько светодиодов вышли из строя, в то время как остальные еще продолжают светить. Однако визуальный осмотр выявил, что поверхность рабочих диодов находится в разной степени изношенности, на многих из них присутствуют микротрещины люминофора.

В данном случае частично менять подсветку (перепаивать отдельные диоды) крайне не рекомендуется, так как оставшиеся старые диоды вскоре тоже перегорят. Самый надежный вариант ремонта — полная замена всех планок подсветки на новые.

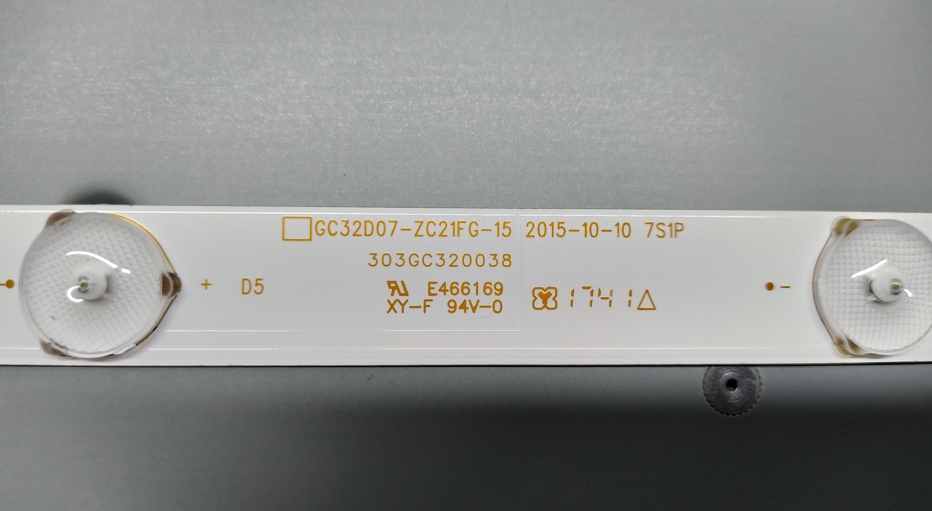

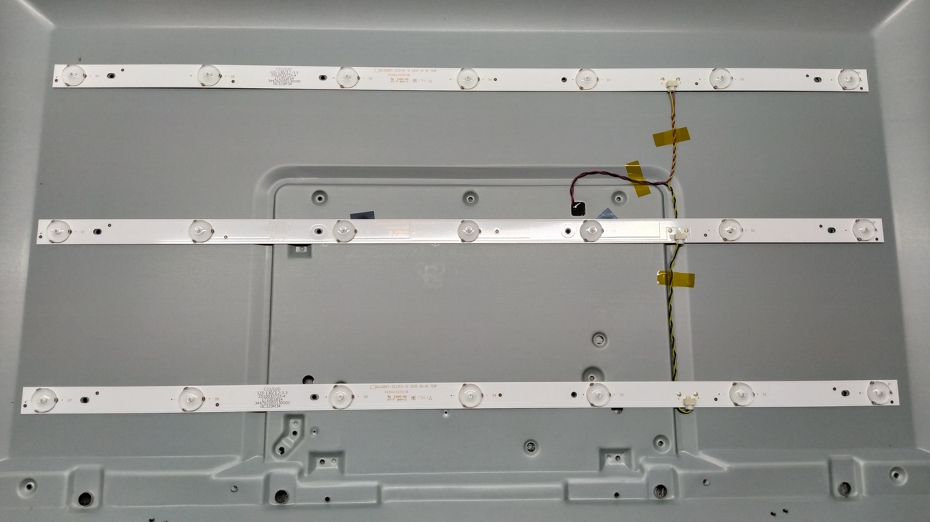

В телевизоре Ergo LC32CT4000AU установлено три планки по семь светодиодов на каждой. Маркировка заводских планок — GC32D07-ZC21FG-15. Максимальный ток, который на них подается с завода, составляет 350 mA.

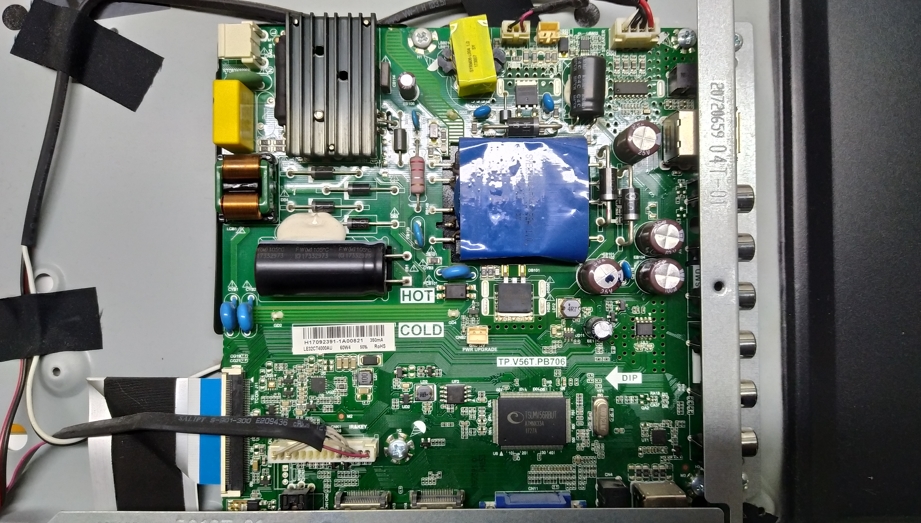

Доработка платы TP.V56T.PB706: Уменьшение тока подсветки

После установки новых LED-планок настоятельно рекомендуется произвести доработку платы TP.V56T.PB706 и уменьшить ток подсветки. Это значительно продлит срок службы новых светодиодов и убережет их от преждевременного выгорания.

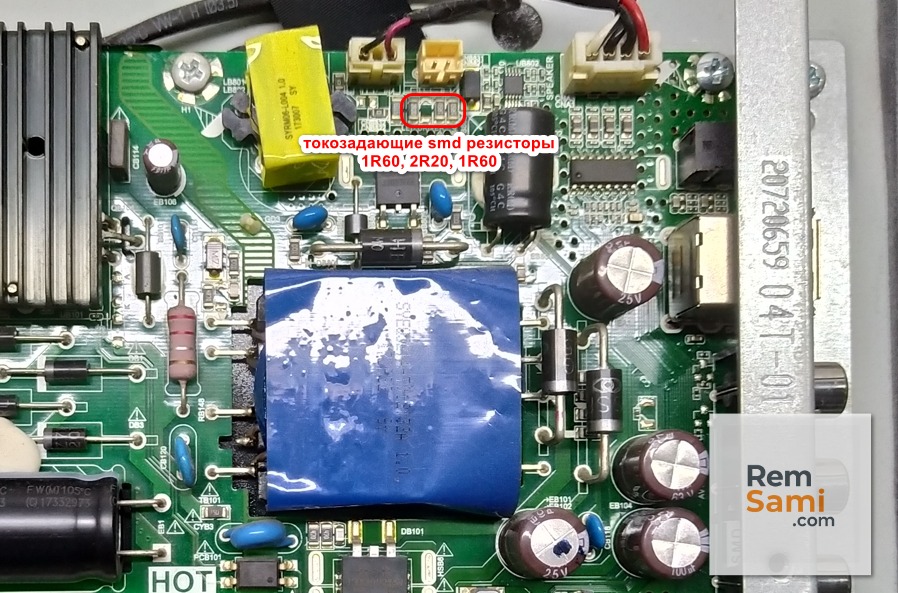

На плате параллельно установлены токозадающие SMD-резисторы: 1R60, 2R20 и 1R60.

Ниже приведена таблица вариантов снижения тока. Вы можете выбрать подходящий номинал путем выпаивания (удаления) определенных резисторов.

Легко подсчитать на сколько снизится ток подсветки и какие резисторы нужно удалить можно воспользовавшись нашим специальным онлайн-калькулятором:

Завершение ремонта

После успешного восстановления подсветки экрана и сборки корпуса, телевизор Ergo LC32CT4000AU необходимо протестировать на протяжении нескольких дней. Это нужно для уверенности в стабильной работе устройства и подтверждения, что нет никаких других скрытых неисправностей.

В нашем случае других проблем обнаружено не было. В качестве финального штриха была произведена аккуратная чистка экрана телевизора специальным средством для ЖК-дисплеев, чтобы вернуть технике идеальный внешний вид.

Состав телевизора Ergo LC32CT4000AU

• Тип устройства: Телевизор LED
• Производитель, ТМ: Ergo
• Модель устройства: LC32CT4000AU
• Main board (материнская плата): TP.V56T.PB706
• CPU (процессор): TSUMV56RBUT
• Panel (матрица): BOEI320WX1-01, HV320WHB-N86 REV.1.0
• Входное напряжение: 110-240V ~50Hz
• Номинальная мощность: 55W
• LED Output (заводской ток): 350 mA
• Маркировка LED планок: GC32D07-ZC21FG-15
