Телевизор Bravis LED-32E2000+T2 ремонт подсветки

Симптомы и экспресс-диагностика

Очередной современный телевизор — Bravis LED-32E2000+T2 — поступил к нам с самой распространенной неисправностью: нет изображения, но звук есть, и с пульта телевизор управляется отлично.

Провести экспресс-диагностику в таких случаях очень просто. Достаточно посветить фонариком на экран включенного телевизора. Если при этом вы видите тусклые элементы картинки или логотип торговой марки во время загрузки, с вероятностью 90% типовая проблема кроется в перегоревших светодиодах подсветки.

Конечно, иногда встречаются неисправности LED-драйвера или проблемы с питанием, но чаще всего из строя выходят именно SMD-светодиоды. Чтобы убедиться в диагнозе окончательно, телевизор необходимо разобрать для тщательной проверки.

Разборка и проверка подсветки

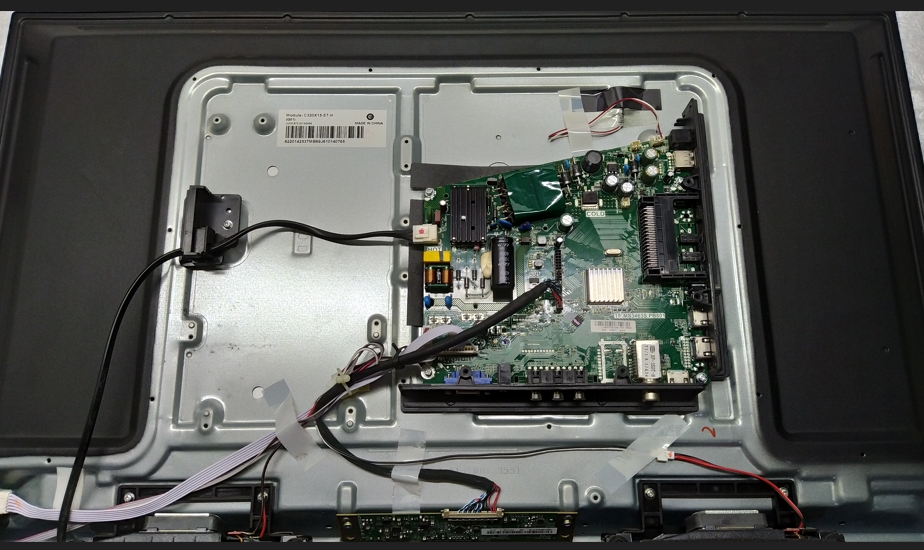

После вскрытия корпуса и проверки платы выяснилось, что с драйвером и напряжением подсветки всё в порядке. Далее следует аккуратный демонтаж матрицы (ST3151A05-8), а также отражающих и рассеивающих листов.

Проверка светодиодов специальным LED-тестером подтвердила первоначальный вердикт: несколько диодов перегорели полностью, а остальные, при выборочном замере, показали разную степень деградации и износа.

В подобных случаях менять нужно всю подсветку целиком. Частичная перепайка только неисправных светодиодов решает проблему лишь на короткое время, тогда как полная установка нового комплекта планок обеспечит стабильную работу телевизора на несколько лет.

Особенности LED-подсветки

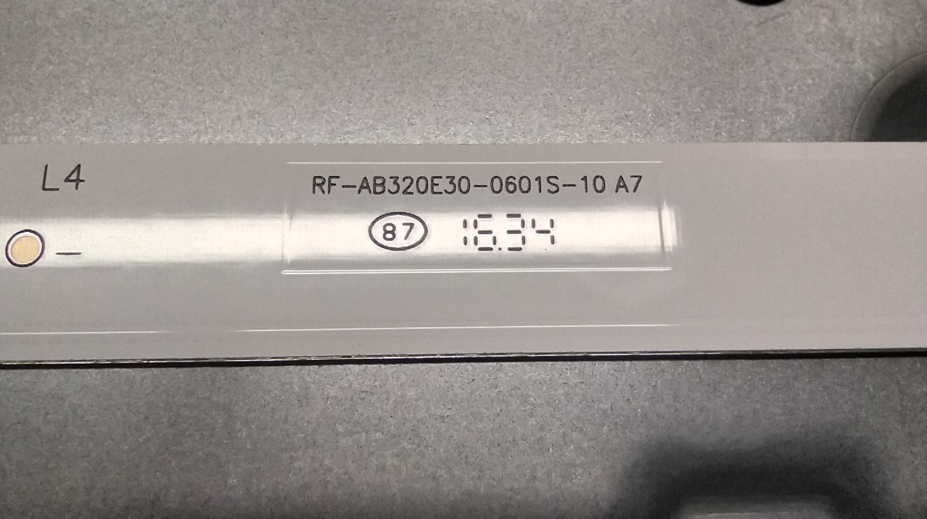

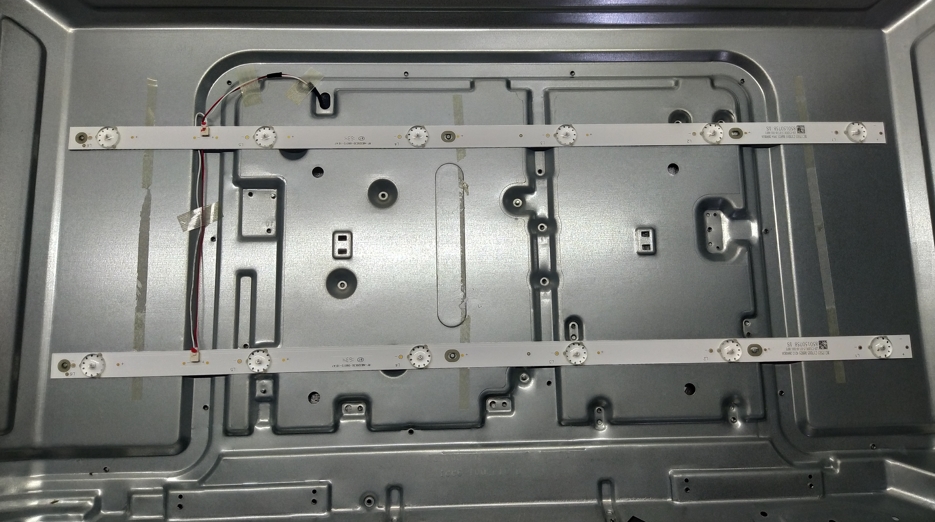

В данной модели используется тип подсветки Direct LED (задняя). Внутри установлены две планки по шесть 6-вольтовых светодиодов на каждой. Заводская маркировка планок — RF-AB320E30-0601S-10 A7. За управление питанием подсветки отвечает микросхема LED-драйвера SN51DP.

Доработка платы TP.MS3463S.PB801: Уменьшение тока подсветки

После установки новых LED-планок настоятельно рекомендуется выполнить доработку материнской платы TP.MS3463S.PB801 — снизить ток подсветки. Это убережет новые светодиоды от работы на пределе возможностей и защитит их от перегрева.

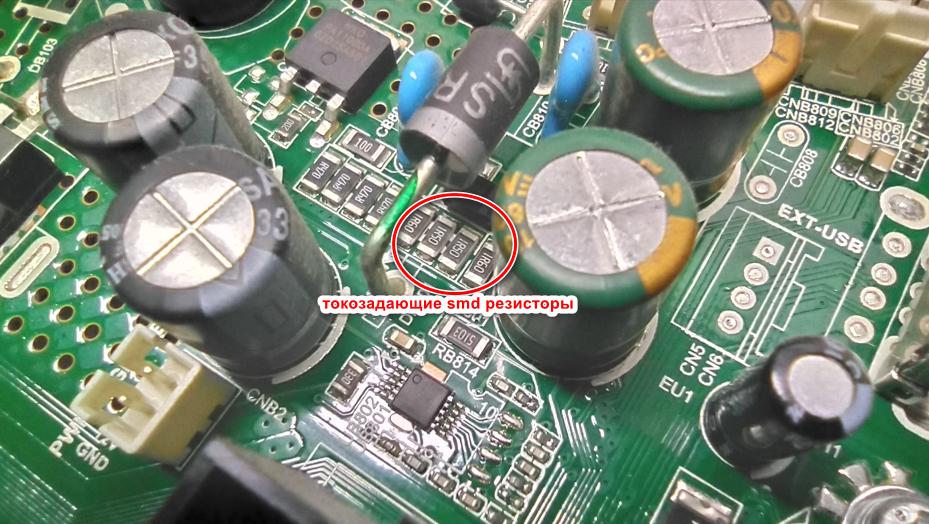

Для этого необходимо увеличить общее сопротивление цепи, выпаяв один или несколько токозадающих SMD-резисторов. Изначально на плате параллельно установлены четыре резистора: 1R60, 1R50, 1R50, 1R60.

Мы подготовили наглядную таблицу, которая поможет выбрать оптимальный вариант снижения тока.

Быстро и точно рассчитать, на сколько снизится ток подсветки, а также определить, какие именно резисторы следует выпаять на вашей плате, поможет наш удобный онлайн-калькулятор:

Завершение ремонта и результаты тестирования

После восстановления подсветки и сборки корпуса, телевизор Bravis LED-32E2000+T2 необходимо оставить на тестовом прогоне в течение нескольких часов. Это позволит убедиться в стабильности напряжения, равномерности свечения экрана и отсутствии других скрытых дефектов.

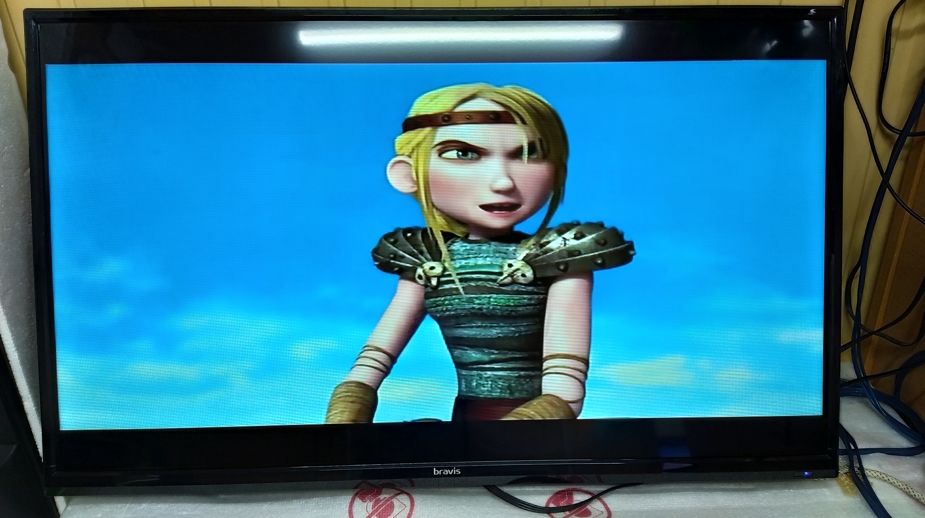

Теперь, когда изображение полностью восстановлено, телевизор работает в нормальном режиме и будет снова радовать своего владельца любимыми фильмами и передачами.

Состав телевизора Bravis LED-32E2000+T2

• Тип устройства: Телевизор LED
• Производитель (ТМ): Bravis
• Модель: LED-32E2000+T2

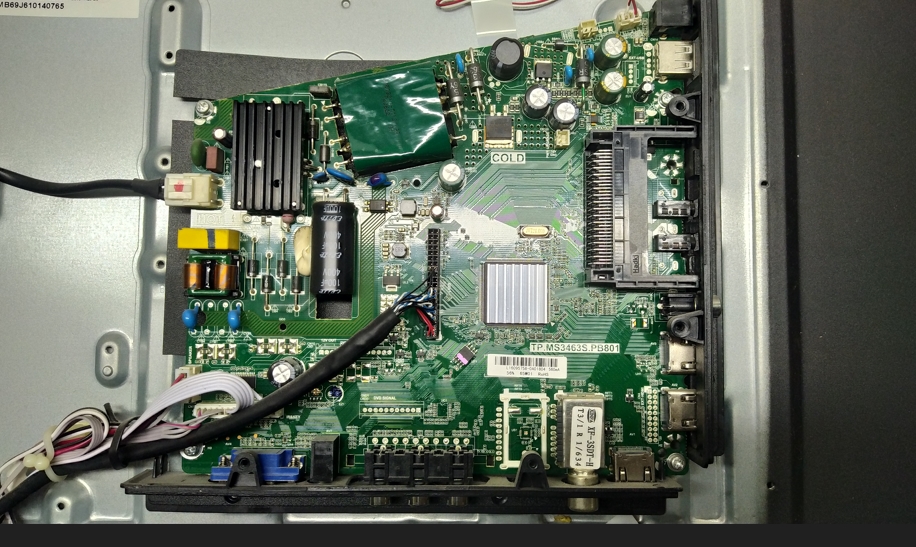

• Main board (Материнская плата): TP.MS3463S.PB801
• Panel (Матрица): C32X15-E7-H (G01), ST3151A05-8 Ver.2.4

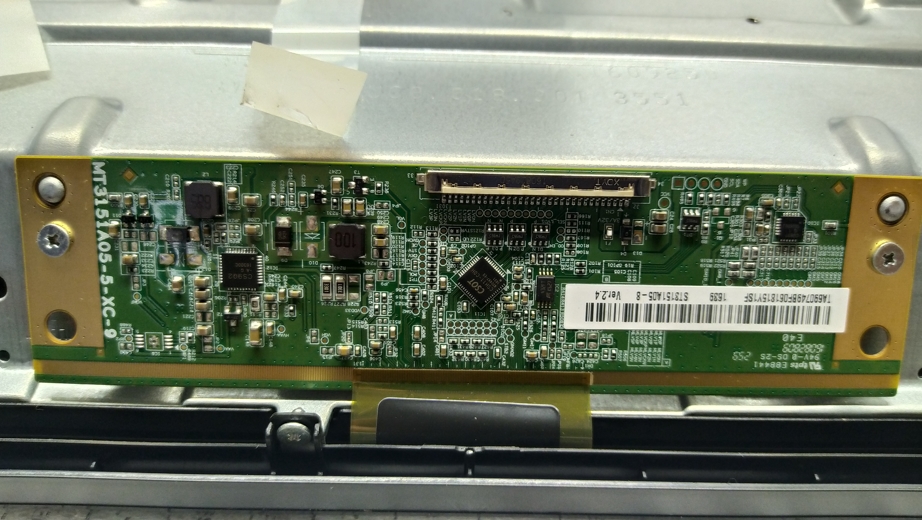

• T-con: MT3151A05-5-XC-9
• Входное напряжение: 100-240V ~50/60Hz
• Номинальная мощность: 45W
• LED Output (Ток подсветки): 560 mA
• LED Driver: SN51DP

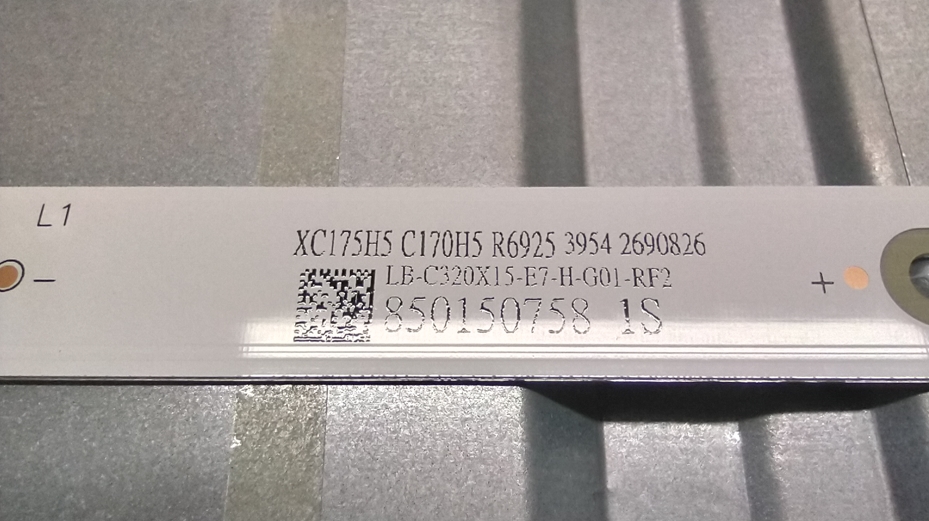

• Маркировка LED-планок: RF-AB320E30-0601S-10 A7, XC175H5 C170H5 R6925 3954 2690826, LB-C320X15-E7-H-G01-RF2
