Симптомы неисправности LED-подсветки
Если включить телевизор Ergo LE28D6 с пульта дистанционного управления или тактовой кнопки на корпусе, индикатор дежурного режима показывает нормальный переход в рабочий режим, однако изображение на экране отсутствует. Если вплотную посветить фонариком на матрицу, можно разглядеть силуэты картинки. Данные симптомы однозначно указывают на то, что неисправна LED-подсветка экрана.
Диагностика и ремонт

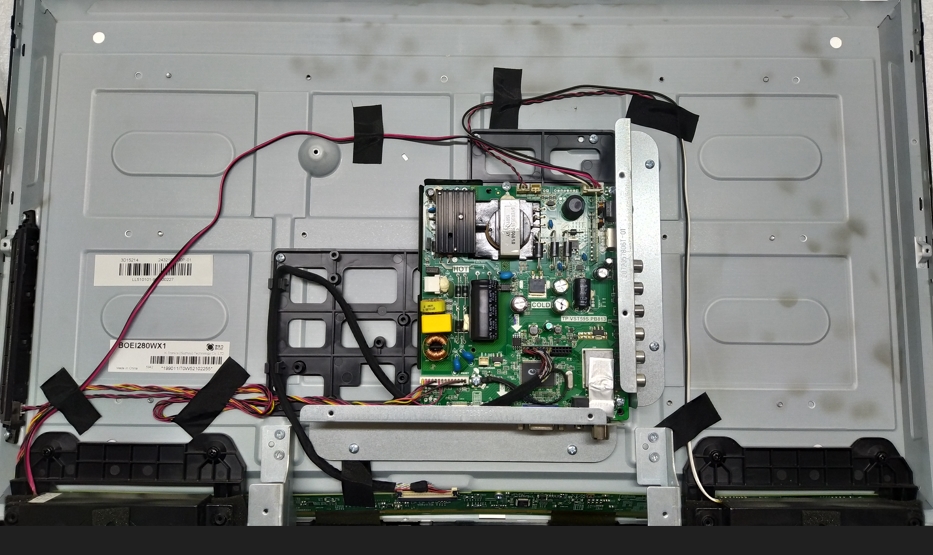

После разборки аппарата и проверки LED-драйвера мы убеждаемся в наличии напряжения, идущего на подсветку — с этим узлом всё в порядке. Далее необходимо разобрать блок матрицы. После демонтажа светорассеивающих и отражающей пленок, проводится проверка планок подсветки с помощью специального LED-тестера.

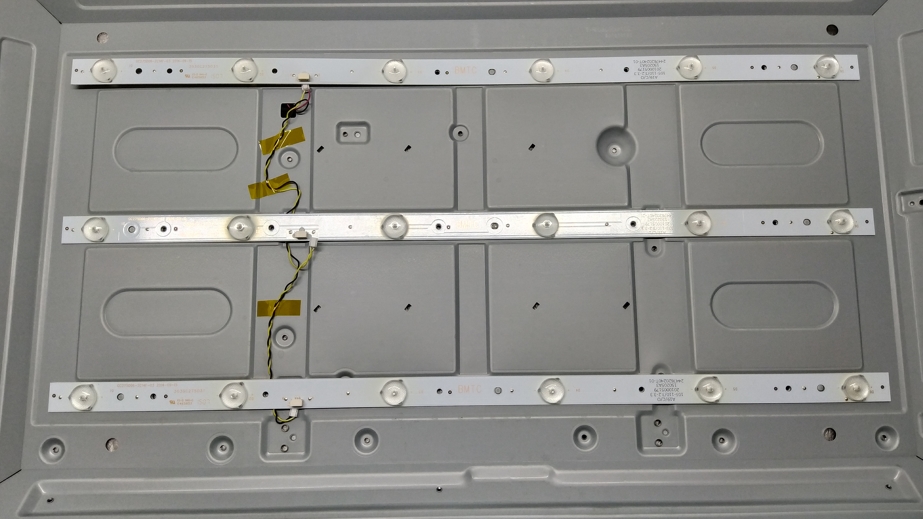

В данном телевизоре установлена Direct LED подсветка, состоящая из трех планок по шесть светодиодов на каждой. Маркировка заводских планок — GC275D06-ZC14F-03. Изначальный ток подсветки составляет 350 mA.
Диагностика показала, что несколько светодиодов вышли из строя. Выборочная проверка остальных диодов выявила, что их люминофор покрыт микротрещинами из-за сильного износа. Частичная перепайка только сгоревших светодиодов в данном случае нерациональна, так как через очень короткое время проблема проявится снова. Самый надежный и долговечный способ ремонта — это полностью заменить все планки подсветки на новые или вручную перепаять абсолютно все светодиоды.
Доработка платы TP.VST59S.PB813 (уменьшение тока)

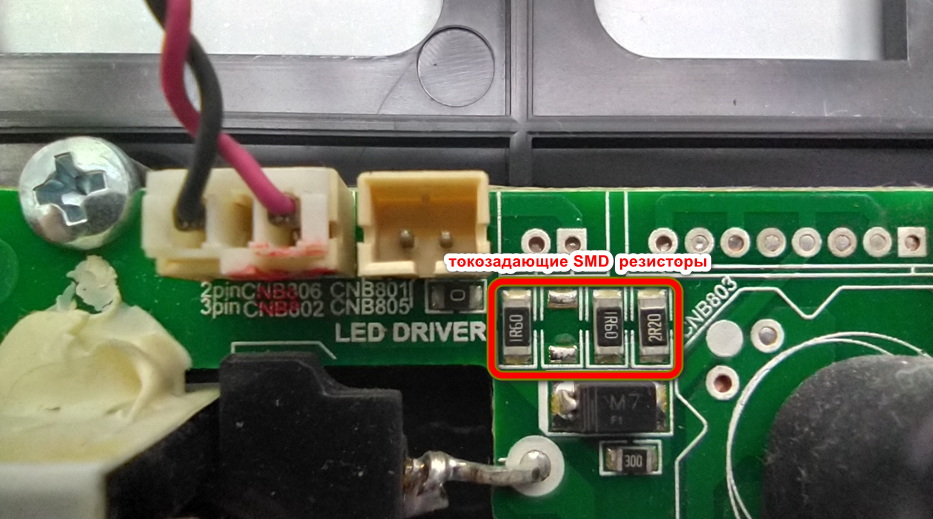

После установки новых планок подсветки настоятельно рекомендуется произвести доработку платы (Main board) TP.VST59S.PB813 и уменьшить ток. Это убережет новые светодиоды от перегрева и значительно продлит срок их службы. На плате параллельно установлены три низкоомных токозадающих SMD-резистора с номиналами 1R60, 1R60 и 2R20.
Ниже представлена таблица вариантов снижения тока подсветки путем удаления этих токоограничивающих резисторов.
| Оставляем резисторы | Удаляем резисторы | Ток подсветки | Снижение тока |
|---|---|---|---|
| 1R60, 1R60, 2R20 | Ничего (Заводской ток) | 350 mA | 0% |
| 1R60, 1R60 | 2R20 | 257 mA | 27% |
| 1R60, 2R20 | 1R60 | 222 mA | 37% |
| 1R0 * | 1R60, 1R60, 2R20 | 205 mA | 41% |
| 1R50 | 2R20, 1R60 | 128 mA | 63% |
Легко подсчитать, на сколько снизится ток подсветки и какие резисторы нужно удалить, можно воспользовавшись нашим специальным онлайн-калькулятором:
Тестирование и завершение работы
После восстановления LED-подсветки, телевизор Ergo LE28D6 необходимо протестировать на протяжении нескольких часов непрерывной работы. Это позволит убедиться в стабильности тока и отсутствии скрытых дефектов. Если аппарат работает в штатном режиме и других неисправностей не обнаружено, его можно выдавать владельцу для дальнейшего использования.
Состав телевизора Ergo LE28D6
- Тип устройства: Телевизор LED
- Производитель, ТМ: Ergo
- Модель устройства: LE28D6

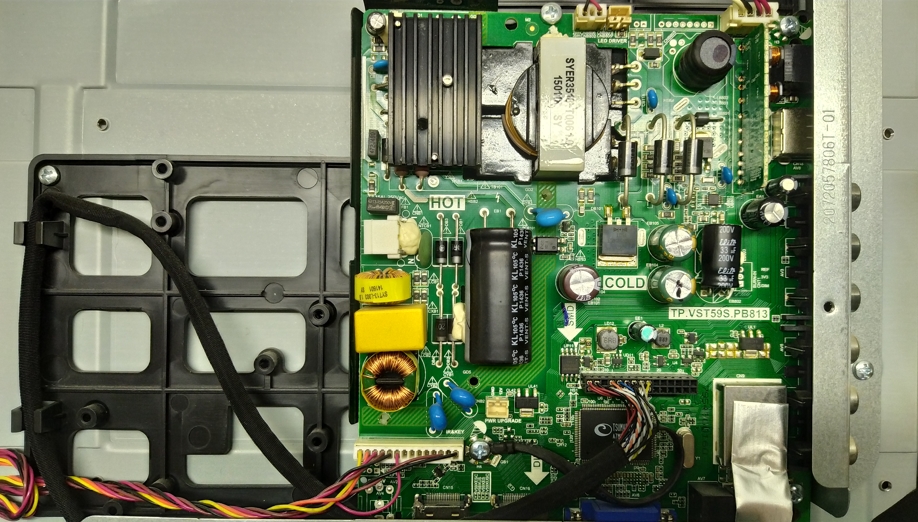

- Main board: TP.VST59S.PB813
- Panel: BOEI280WX1, HV280WX2-270
- Входное напряжение: 110-240V ~50/60Hz
- Номинальная мощность: 55W
- LED Output: 350 mA

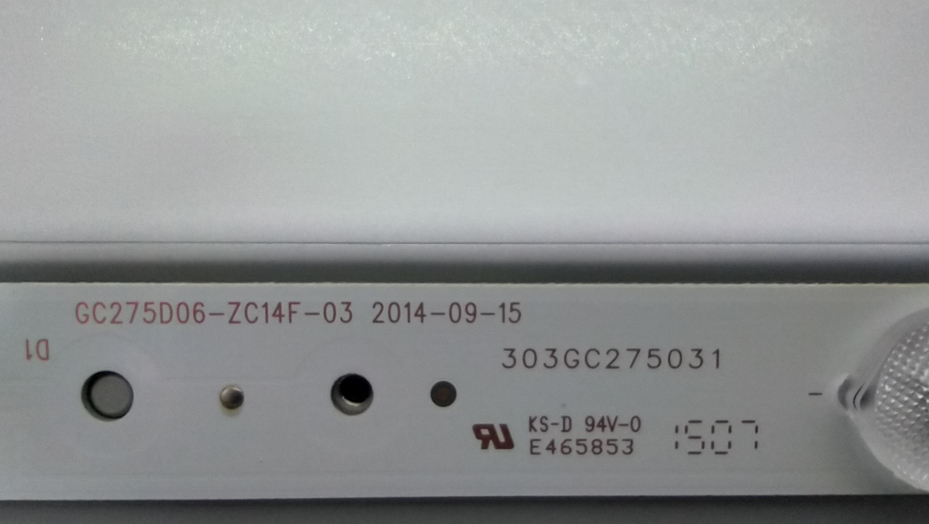

- Маркировка LED планок: GC275D06-ZC14F-03, 303GC275031
