Ремонт телевизора Samsung UE40J5550AU: нет изображения, звук есть

Телевизор Samsung UE40J5550AU: нет подсветки (звук есть, нет изображения)

Ситуация, когда у телевизора есть звук, но полностью отсутствует изображение — это очень частая характеристика неисправности LED-подсветки современных ТВ. Телевизор Samsung UE40J5550AU не стал исключением.

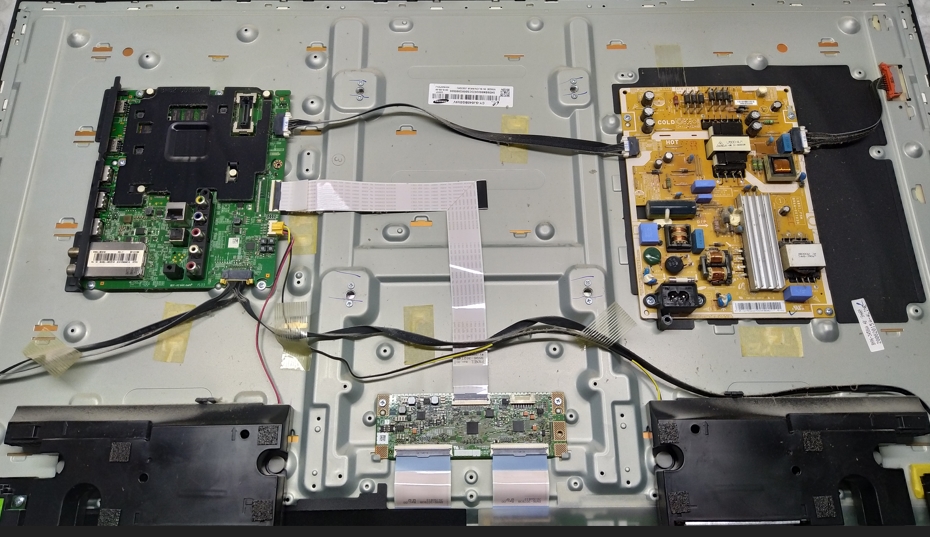

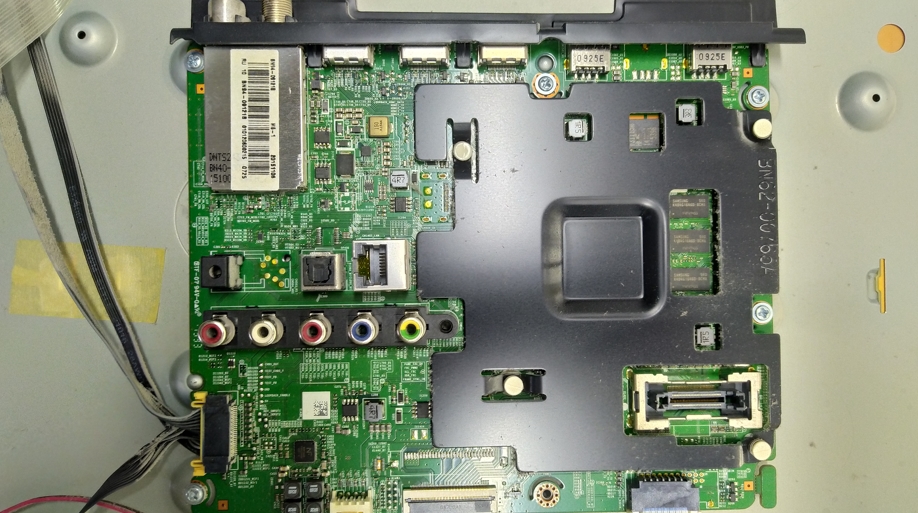

В большинстве современных телевизоров Samsung проверить исправность подсветки экрана довольно просто. Достаточно отключить от блока питания главную плату (Main board) и включить телевизор в розетку. Если подсветка исправна — она автоматически включится и будет светить. Если неисправна — ничего не произойдет.

Телевизор Samsung UE40J5550AU ремонт подсветки

Диагностика неисправности и разборка матрицы

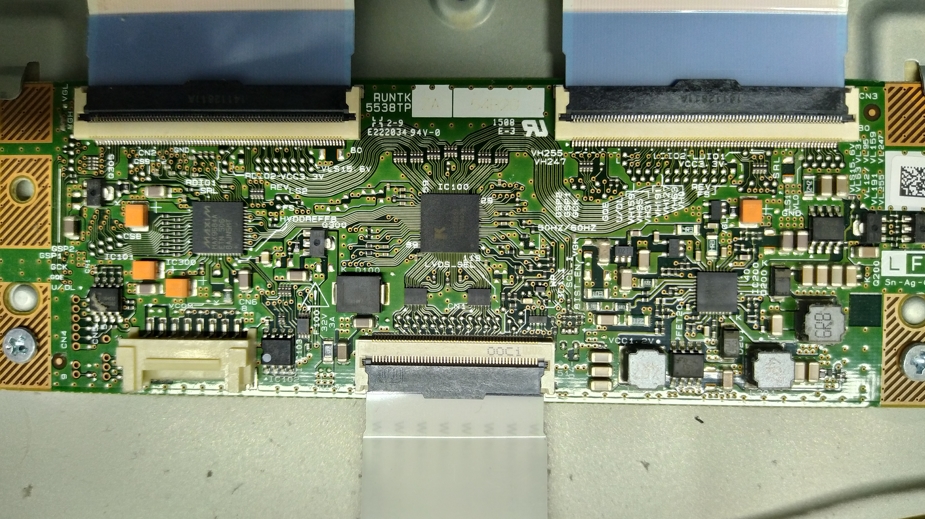

Поскольку других неисправностей на платах не обнаружено, наша предварительная диагностика предполагает разборку блока матрицы CY-GJ040BGSV4V для более тщательного осмотра подсветки.

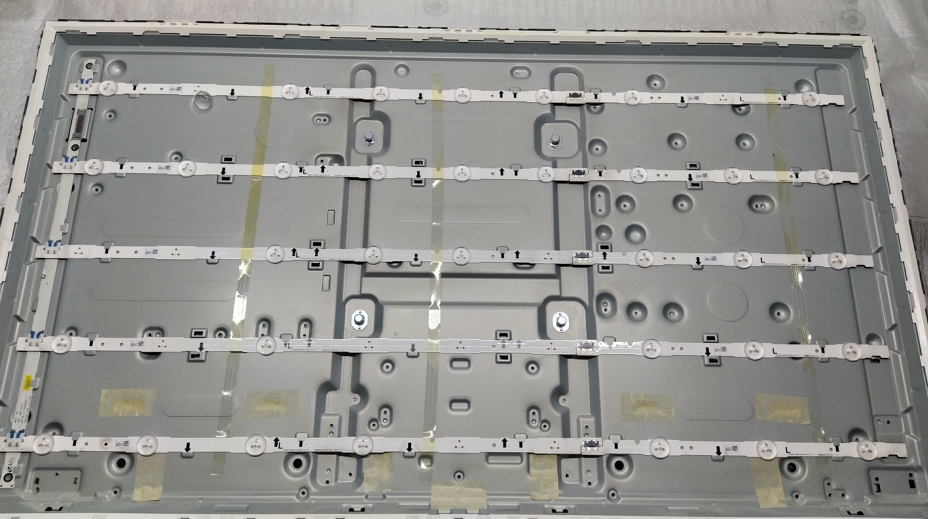

После аккуратного демонтажа самой матрицы, а также всех рассеивающих пленок и отражающего листа, мы получаем доступ к светодиодам. В телевизоре Samsung UE40J5550AU установлена Direct LED подсветка: это пять сдвоенных планок, по девять светодиодов на каждой линии. Так как планки составные, маркировка одной части — D4GE-400DCA-R2, а второй — D4GE-400DCB-R2. Общий потребляемый ток подсветки составляет 450 mA. Управляет всем этим процессом микросхема LED Driver 7014X.

Проверка светодиодов специальным LED-тестером показала, что несколько SMD-компонентов полностью вышли из строя. Выборочная проверка остальных диодов выявила, что они тоже находятся в критическом состоянии: поверхность их люминофора сильно покрыта трещинами от температурных нагрузок.

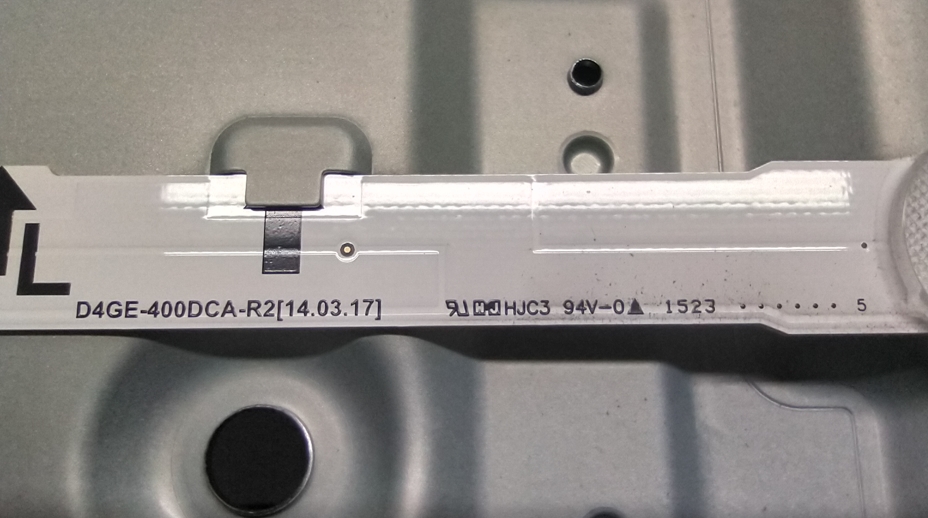

Маркировка LED планки D4GE-400DCA-R2 тв Samsung UE40J5550AU — Маркировка LED планки D4GE-400DCA-R2

Почему нужна полная замена LED-планок?

В таком случае есть два пути: полная замена планок на новые или ручная перепайка каждого отдельного светодиода.

Частичная замена сгоревших диодов решит проблему лишь на очень короткое время — вскоре начнут перегорать соседние, «уставшие» элементы. А вот полная замена всех планок на новые гарантированно решит проблему на несколько лет. Учитывая количество диодов в этой модели, стоимость комплекта новой подсветки будет не самой маленькой, но покупка нового телевизора Samsung обойдется в разы дороже. Выбор очевиден — ставим новый комплект.

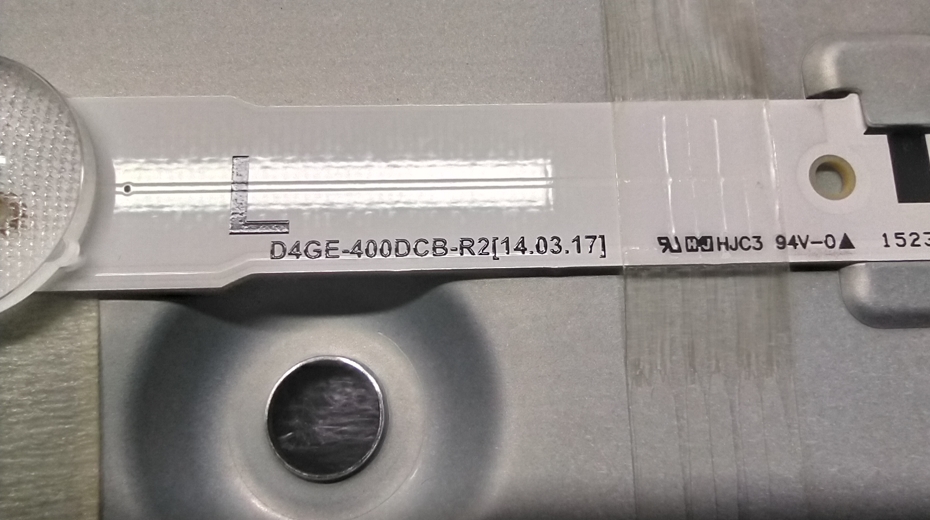

Маркировка LED планки D4GE-400DCB-R2 тв Samsung UE40J5550AU — Маркировка LED планки D4GE-400DCB-R2

Доработка блока питания: уменьшение тока подсветки

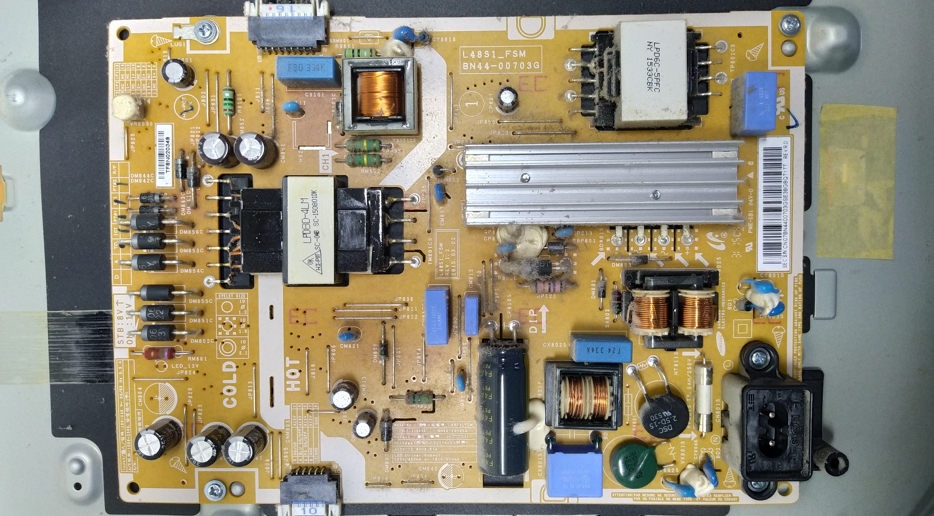

После полной замены планок крайне рекомендуется сделать доработку платы блока питания (L48S1_FSM, BN44-00703G). Чтобы новые светодиоды прослужили долго и не перегревались, нужно уменьшить ток подсветки. Делается это путем увеличения общего сопротивления токозадающего резистора.

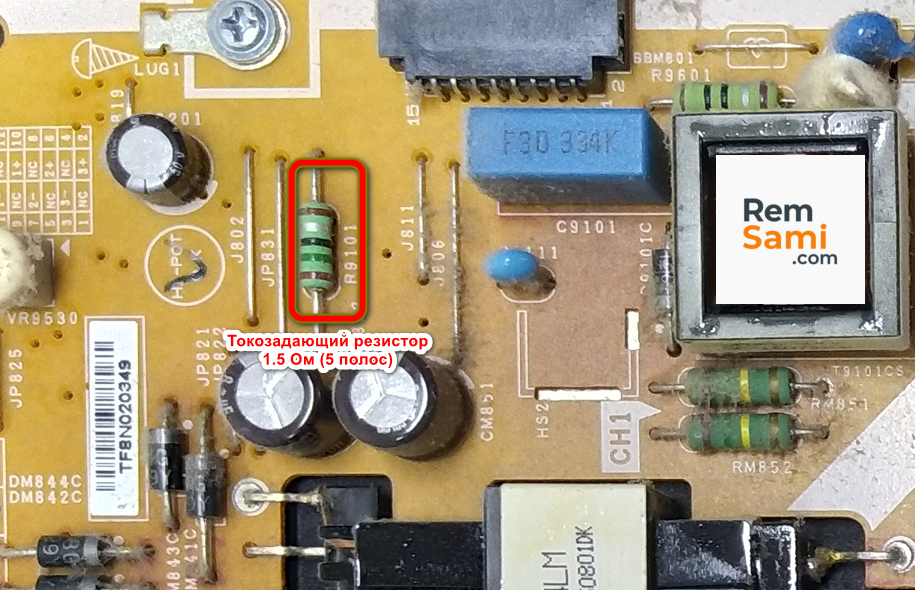

Нужный нам токозадающий выводной резистор находится под позиционным номером R9101. На нем нанесена маркировка из пяти полос: коричневый – зеленый – черный – серебряный – коричневый. Результат расшифровки этого кода: сопротивление 1.5 Ом, погрешность ±1%.

Для расшифровки «полосатого» выводного резистора воспользуйтесь нашим калькулятором цветовой маркировки резисторов:

Полезный инструмент для ремонта

Для расчета понижения тока на планки светодиодов использовался:

Калькулятор цветовой маркировки резисторов

Таблица вариантов уменьшения тока

Ниже представлена наглядная таблица, которая поможет подобрать оптимальный номинал резистора для безопасного снижения тока подсветки.

Номинал резистора (Ом)	Ток подсветки (mA)	Снижение тока
1.5 Ом (заводской)	450 mA	0%
2.0 Ом	338 mA	— 25%
2.3 Ом	294 mA	— 35%
2.5 Ом	270 mA	— 40%
3.0 Ом	225 mA	— 50%
3.3 Ом	205 mA	— 55%

Легко подсчитать, на сколько снизится ток подсветки и какие резисторы нужно удалить, можно, воспользовавшись нашим специальным онлайн-калькулятором:

Доработка L48S1_FSM, BN44-00703G уменьшить ток подсветки Samsung UE40J5550AU — Доработка блока питания L48S1_FSM, BN44-00703G уменьшить ток подсветки

Сборка и тестирование

После восстановления подсветки и замены токозадающего резистора матрица собирается в обратном порядке. Крайне важно проследить за тем, чтобы внутри не осталось пыли, а все слои рассеивателей легли ровно на свои места.

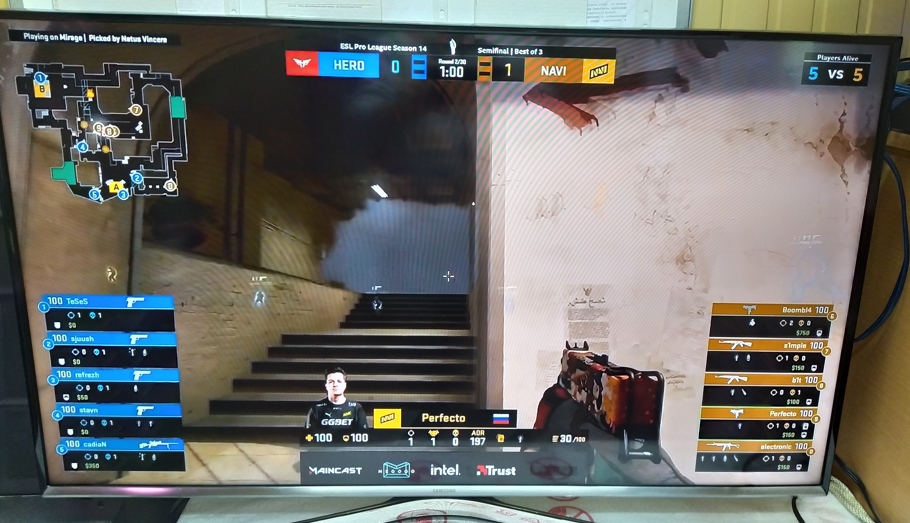

Собранный телевизор Samsung UE40J5550AU обязательно нужно протестировать. Оставляем его работать хотя бы на пару часов. За это время мы проверяем температурный режим, равномерность засветки экрана и корректную работу всех основных функций смарт-ТВ. Если тестирование прошло успешно и дополнительных неисправностей не выявлено, можно смело выдавать аппарат владельцу. Теперь обновленный телевизор будет радовать его просмотром любимых фильмов и телепередач еще не один год!
