Диагностика неисправности: почему нет изображения?
Телевизор LG 32LB563V-ZT нормально включается и выключается пультом и тактовой кнопкой на корпусе, но при этом изображения на экране нет. Если близко посветить фонариком на матрицу, можно увидеть информационную прямоугольную табличку с надписью «Нет сигнала». Такой экспресс-диагностикой можно предварительно определить неисправность LED подсветки экрана.
Разборка телевизора и замена подсветки

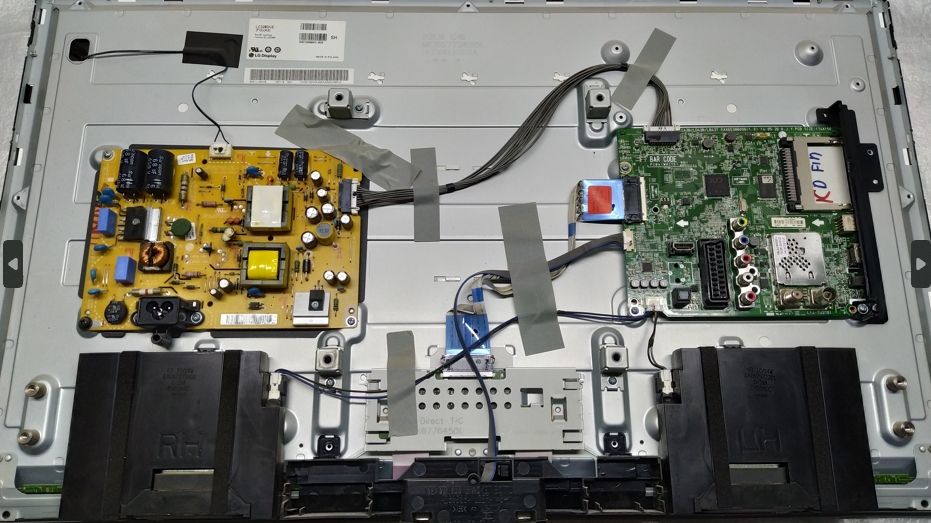

Чтобы увидеть, в каком состоянии находятся непосредственно сами светодиоды подсветки, нужно разобрать телевизор, демонтировать матрицу LC320DUE (FG)(A3), а также рассеивающие и отражающий листы.
После выполнения всех демонтажных работ проверяем светодиоды специальным тестером LED подсветки. Как правило, обнаруживается, что несколько светодиодов неисправны, а остальные находятся в полурабочем состоянии и долго не проработают. В таком состоянии нужно менять полностью все планки подсветки или перепаивать вручную все светодиоды.

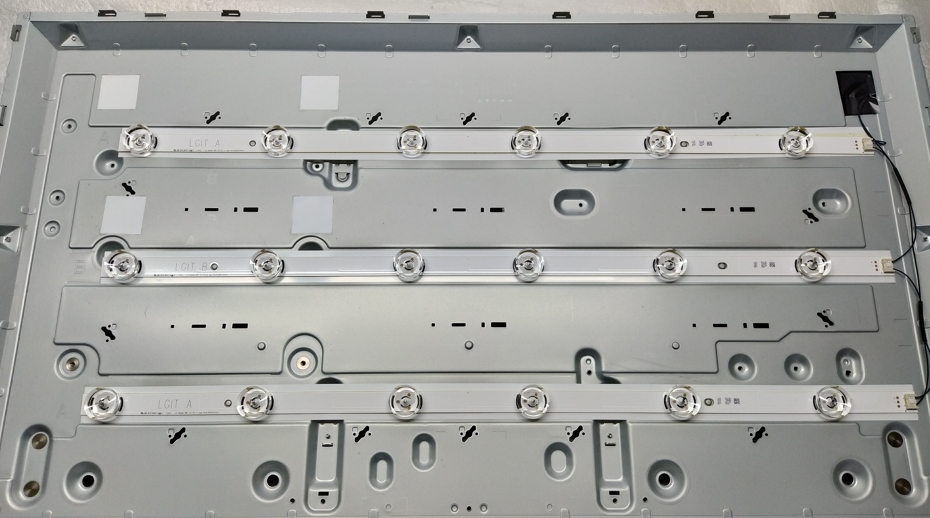

В телевизоре LG 32LB563V-ZT установлена Direct LED подсветка — три планки по шесть светодиодов на каждой. Маркировка планок подсветки:

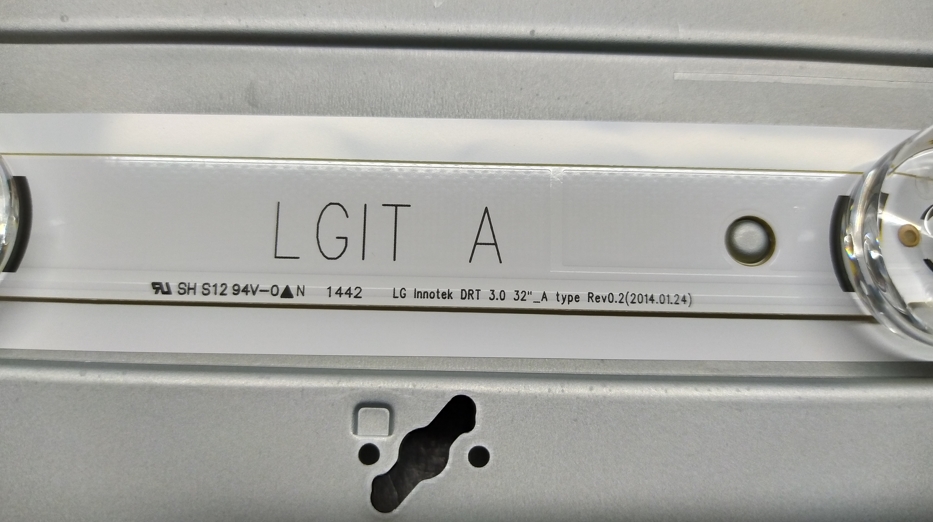

- LG Innotek DRT 3.0 32″_A type Rev0.2,

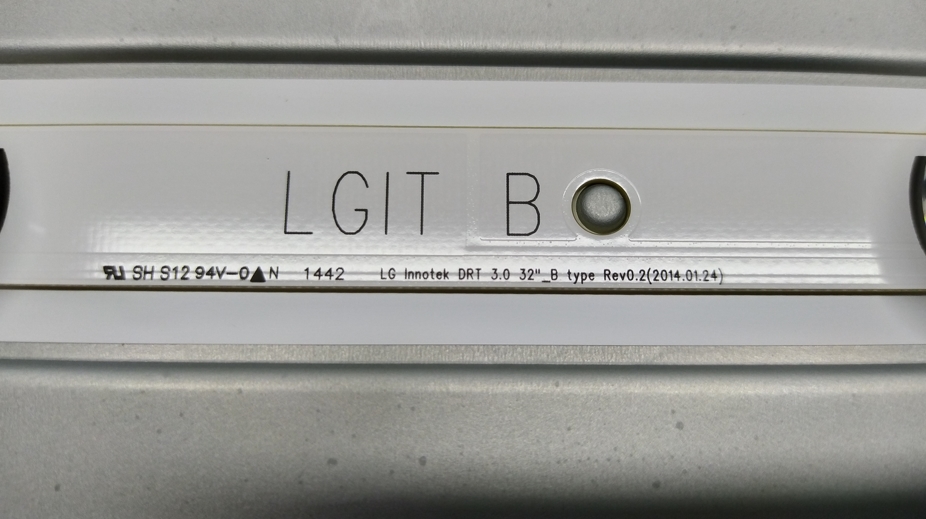

- LG Innotek DRT 3.0 32″_B type Rev0.2.
Подсветкой управляет микросхема драйвера MAP3202. Максимальный ток на подсветку составляет 250 mA.
Доработка блока питания: как уменьшить ток подсветки

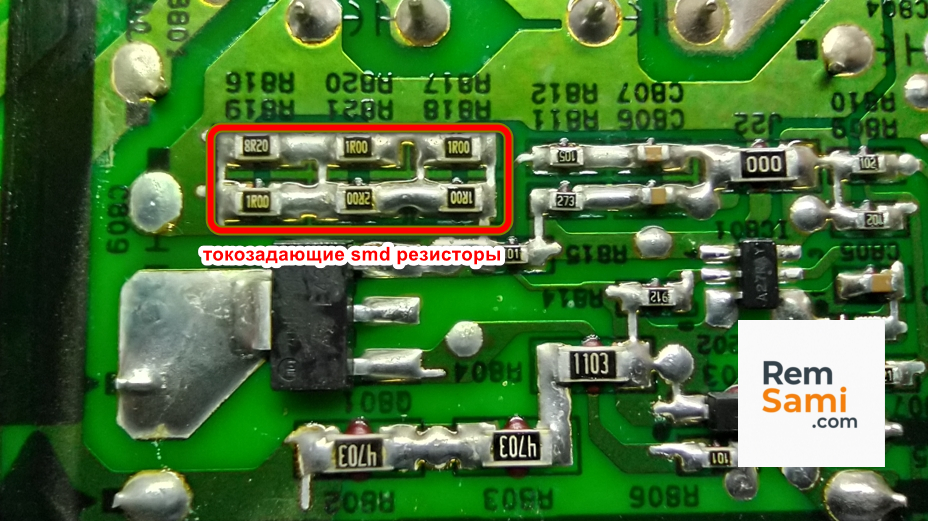

После замены всех планок подсветки рекомендуется произвести доработку платы блока питания LGP32-14PL1, EAX65391401(3.0) и уменьшить ток подсветки. На плате параллельно установлены токозадающие smd-резисторы: 8R20, 1R00, 2R00, 1R00, 1R00, 1R00.
Ниже приведена таблица вариантов уменьшения тока путем удаления токоограничивающих резисторов.
| Оставляем на плате | Что удаляем (выпаиваем) | Итоговый ток | Снижение тока |
|---|---|---|---|
| 8R20, 1R00, 2R00, 1R00, 1R00, 1R00 | Ничего (заводской номинал) | 250 mA | 0% |
| 8R20, 1R00, 2R00, 1R00, 1R00 | 1R00 (1 шт.) | 196 mA | на 22% |
| 8R20, 1R00, 1R00, 1R00 | 2R00, 1R00 | 169 mA | на 33% |
| 8R20, 1R00, 2R00, 1R00 | 1R00, 1R00 (2 шт.) | 142 mA | на 43% |
Легко подсчитать, на сколько снизится ток подсветки и какие резисторы нужно удалить, можно воспользовавшись нашим специальным онлайн-калькулятором
Завершение ремонта и тестирование

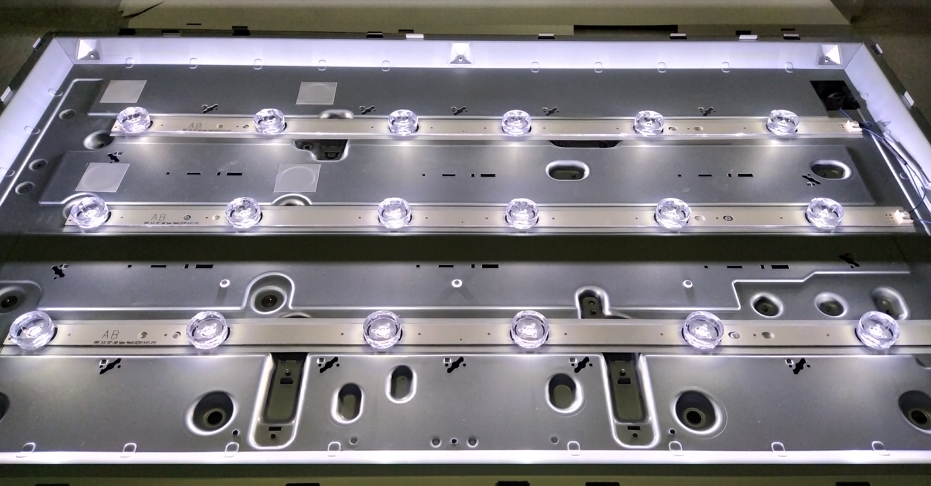

После восстановления подсветки и сборки матрицы телевизор LG 32LB563V-ZT необходимо поставить на прогон. Тестирование длится несколько часов — это позволяет убедиться в стабильной работе блока питания, равномерности свечения экрана и исключить наличие скрытых дефектов.
Если после проверки других неисправностей не обнаружено, аппарат выдается владельцу. Благодаря установке новой подсветки и своевременному ограничению тока, телевизор прослужит еще долго, продолжая радовать безупречным показом любимых фильмов и телепередач.
Состав телевизора LG 32LB563V-ZT
- Тип устройства: Телевизор LED
- Производитель, ТМ: LG
- Модель устройства: 32LB563V-ZT

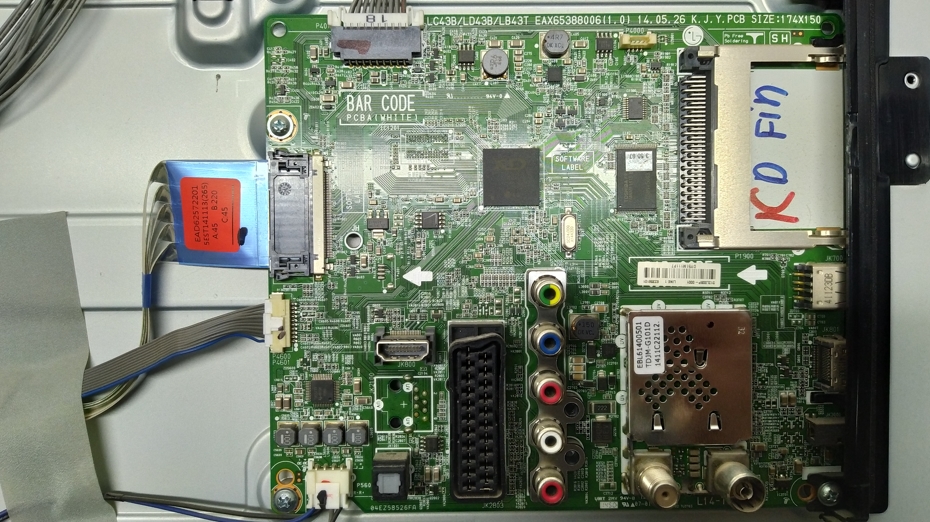

- Main board (Материнская плата): LC43B/LD43B/LB43T, EAX65388006(1.0)

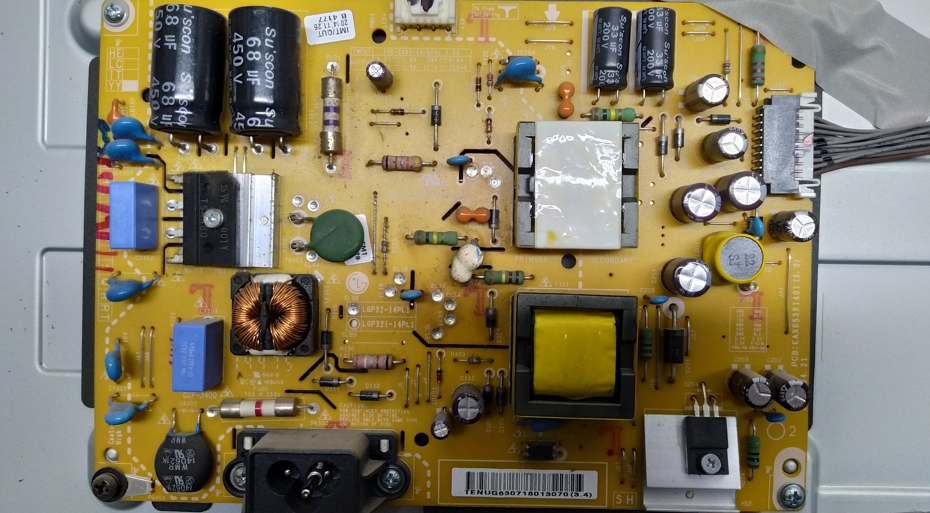

- PSU (Блок питания): LGP32-14PL1, EAX65391401(3.0)
- Panel (Матрица): LC320DUE (FG)(A3)
- T-con:
- Входное напряжение: 100-240V ~50/60Hz
- Номинальная мощность: 41W
- LED Output: 117V / 250 mA
- LED Driver: MAP3202
- Маркировка LED-планок: LG Innotek DRT 3.0 32″_A type Rev0.2, 6916L 1974A, 6916L 1975A
