Диагностика неисправности
Проблема неисправности телевизора Panasonic TX-24GR300 — нет изображения, звук есть. Если близко посветить на экран фонариком и включить телевизор, по центру экрана можно заметить часть засвеченного фонариком логотипа во время загрузки. Этот способ экспресс-диагностики дает возможность предварительно понять, что основная неисправность телевизора заключается в неработающей LED-подсветке.

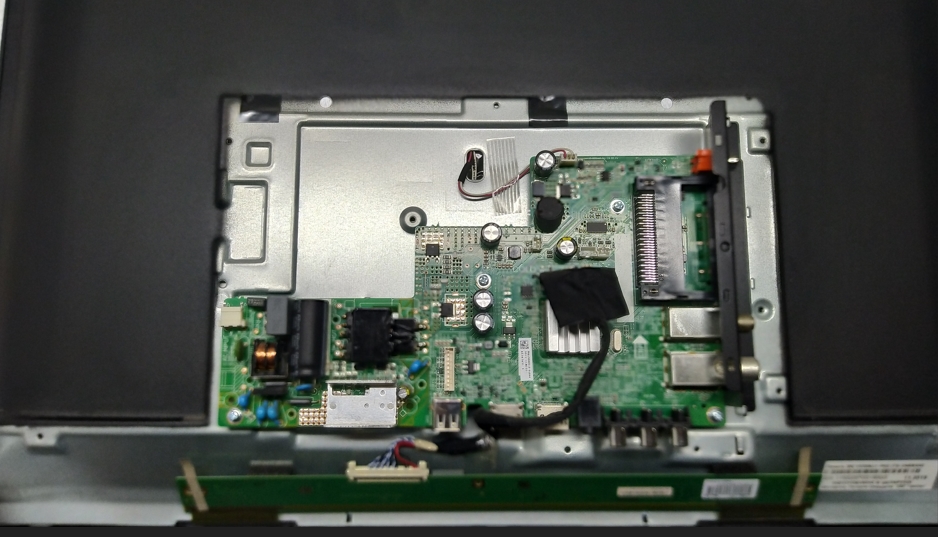

Для точной диагностики необходимо разобрать телевизор, демонтировать матрицу, а также рассеивающие и отражающие пленки, чтобы тщательно проверить, в каком состоянии находятся smd-светодиоды.

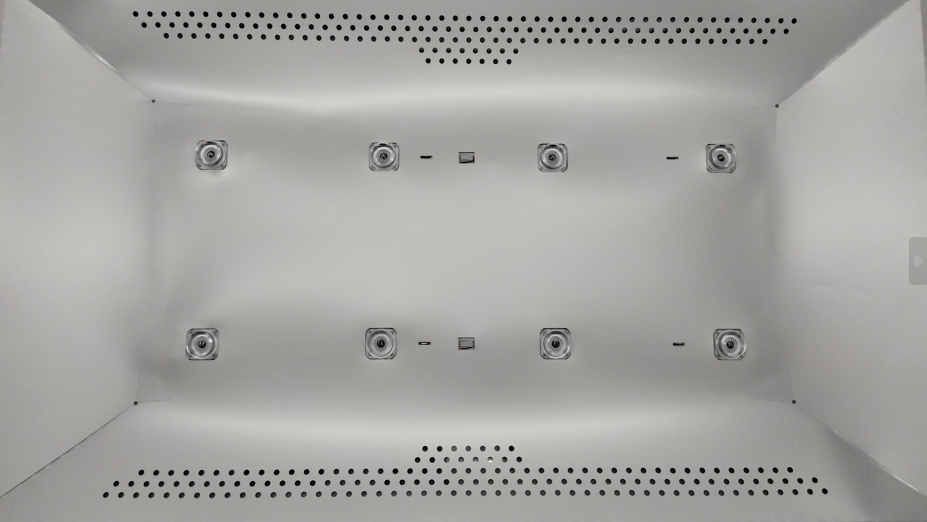

После разборки дополнительная диагностика показала, что не светится несколько светодиодов. Выборочная проверка остальных светодиодов выявила, что поверхность люминофора покрыта множественными трещинами. Это говорит о необходимости полной замены планок подсветки на новые или ручной перепайки всех светодиодов. Частичная замена неисправных элементов решит проблему только на короткое время, поэтому целесообразно менять всю подсветку целиком.
Устройство подсветки и драйвер

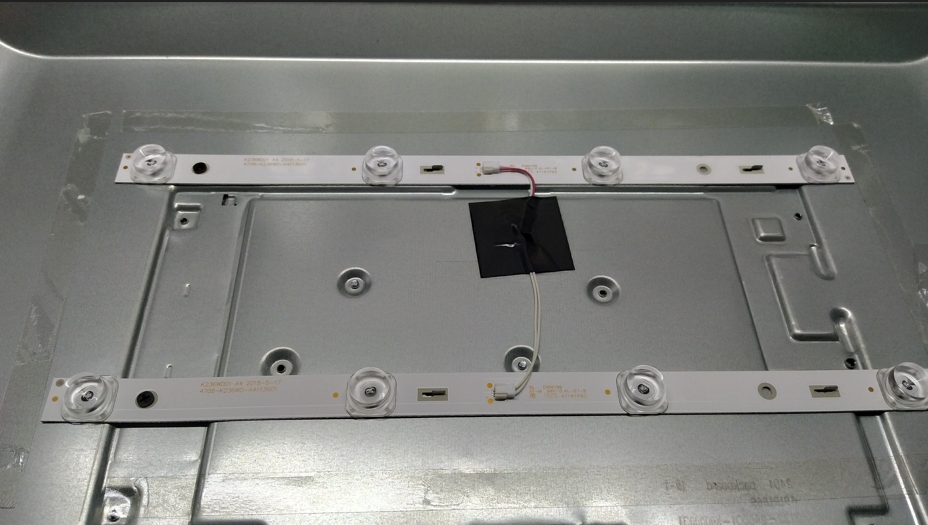

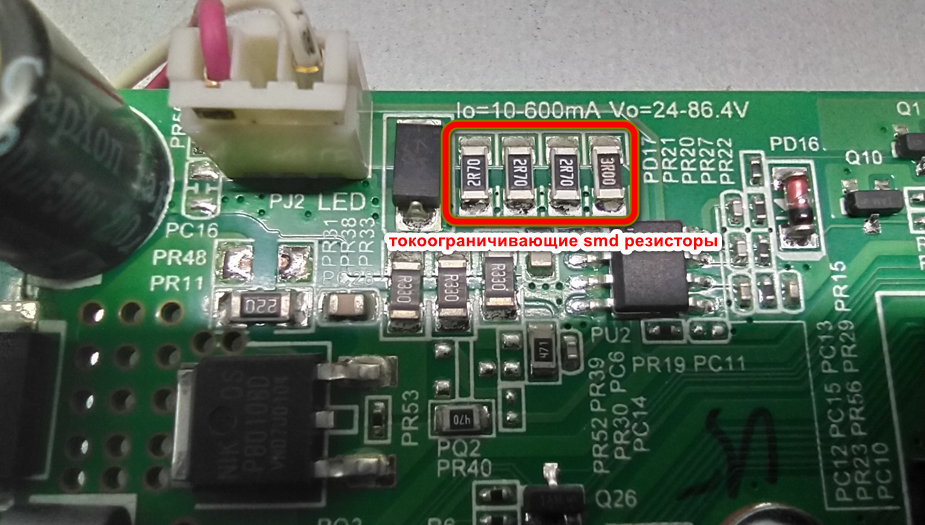

В телевизоре Panasonic TX-24GR300 установлена Direct LED подсветка: две планки по четыре светодиода на каждой. Маркировка оригинальных планок подсветки — 4708-K236WD-A4113N01. Подсветкой управляет микросхема LED CONTROLLER AL3353. На плате параллельно установлены токозадающие smd-резисторы: 3R00, 2R70, 2R70, 2R70.
Доработка MSD3663M2C1 уменьшить ток на светодиоды
Легко подсчитать на сколько снизится ток подсветки и какие резисторы нужно удалить можно воспользовавшись нашим специальным онлайн-калькулятором:
Завершение ремонта

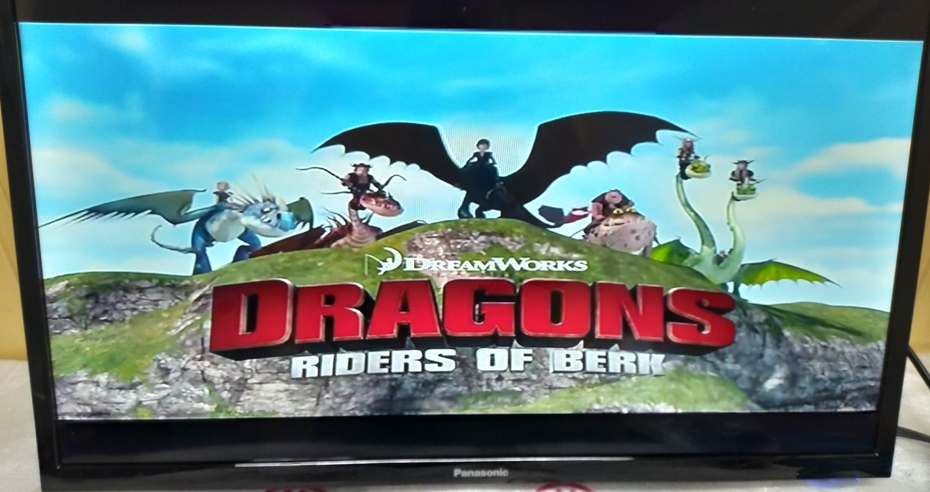

После восстановления подсветки экрана телевизора Panasonic TX-24GR300 его нужно протестировать несколько часов, чтобы убедиться, что других неисправностей не обнаружено. Теперь телевизор будет работать и радовать его владельца долгое время.
Состав телевизора Panasonic TX-24GR300
- Тип устройства: Телевизор LED
- Производитель, ТМ: Panasonic
- Модель устройства: TX-24GR300

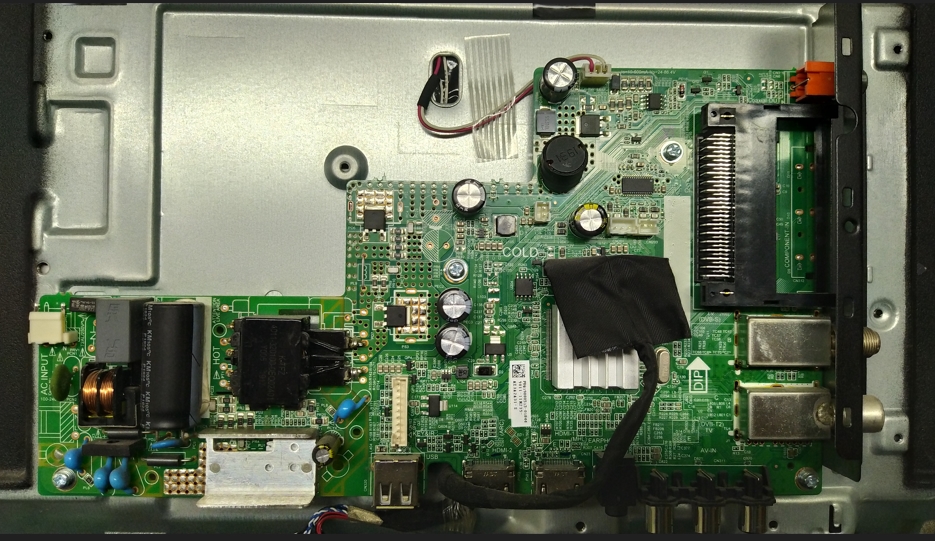

- Main board: MSD3663M2C1
- Panel: V236BJ1-P03, V236BJ1-P01 Rev.CB
- Входное напряжение: 220-240V ~50 Hz
- Номинальная мощность: 38W
- LED Output: Vo 24-86.4V / Io 10-600 mA
- LED Driver: AL3353

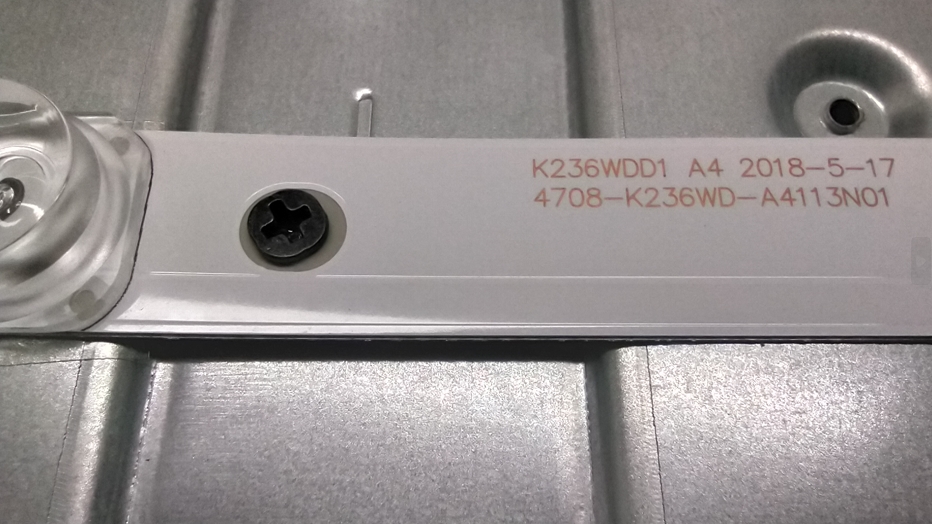

- Маркировка LED планок: 4708-K236WD-A4113N01 K236WDD1 A4
