Как определить неисправность подсветки в домашних условиях?
Телевизор Panasonic TX-32DR400 с неисправной подсветкой имеет стандартные симптомы: нет изображения, но звук есть, и аппарат нормально управляется с пульта.
Предварительно определить эту поломку дома можно следующим образом: возьмите фонарик или другой направленный источник света и посветите в центр экрана при включенном телевизоре. Если ТВ включен на работающем канале, под светом фонаря вы сможете разглядеть силуэты картинки или часть логотипа производителя. Это подтверждает, что матрица формирует изображение, но светодиоды за ней не горят.
Бывают и другие причины отсутствия подсветки, например: неисправна плата блока питания TNP4G572 1P, вышел из строя LED контроллер или просто нет питания на подсветку. Однако в нашем случае проблема кроется непосредственно в самих светодиодах.
Разборка телевизора и дефектовка светодиодов

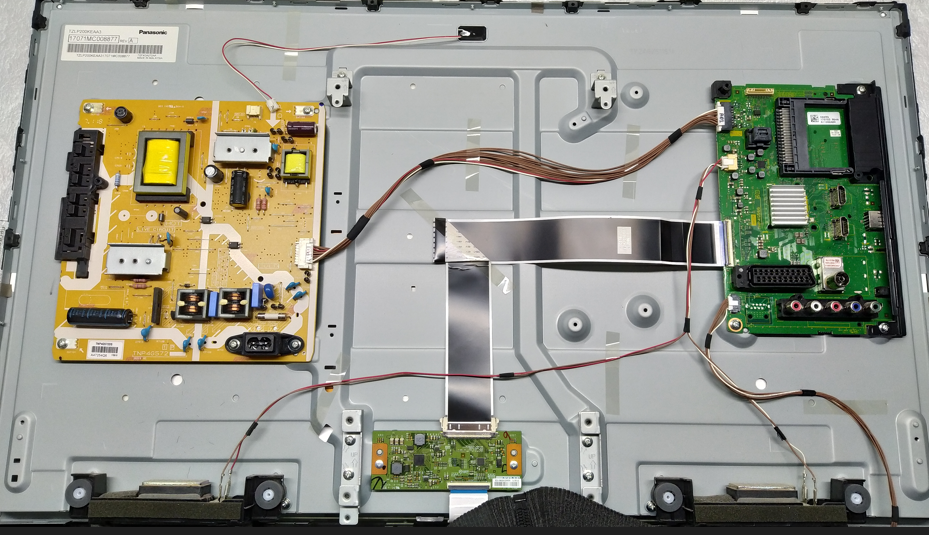

Чтобы детально определить неисправность и получить доступ к подсветке, телевизор был полностью разобран. Мы аккуратно демонтировали матрицу, светорассеивающие поляризационные пленки и отражатель.
Проверка светодиодов специальным LED-тестером выявила неисправность сразу нескольких элементов. Визуальный осмотр и выборочная проверка остальных диодов показали, что они находятся в плохом состоянии — люминофор покрыт микротрещинами. В таких случаях частичный ремонт не имеет смысла. Чтобы избежать повторных поломок, необходимо менять все планки подсветки на новые.

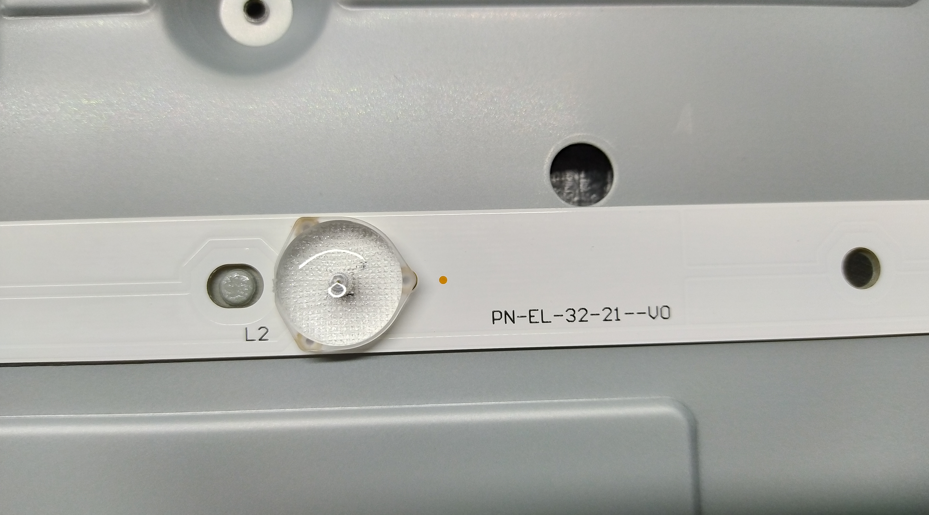

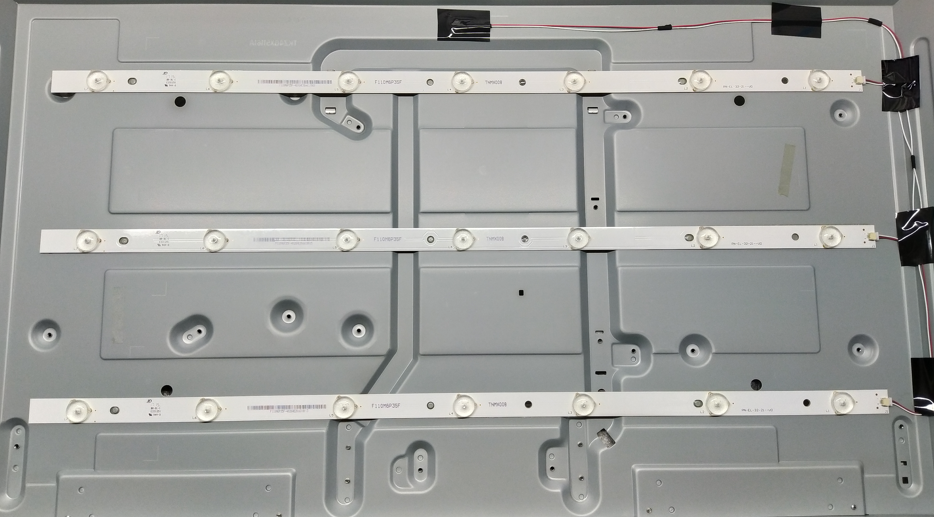

В телевизоре Panasonic TX-32DR400 установлена подсветка типа Direct LED: три планки по семь светодиодов на каждой. Оригинальная заводская маркировка планок — PN-EL-32-21-V0.
Доработка блока питания TNP4G572 1P: уменьшение тока подсветки

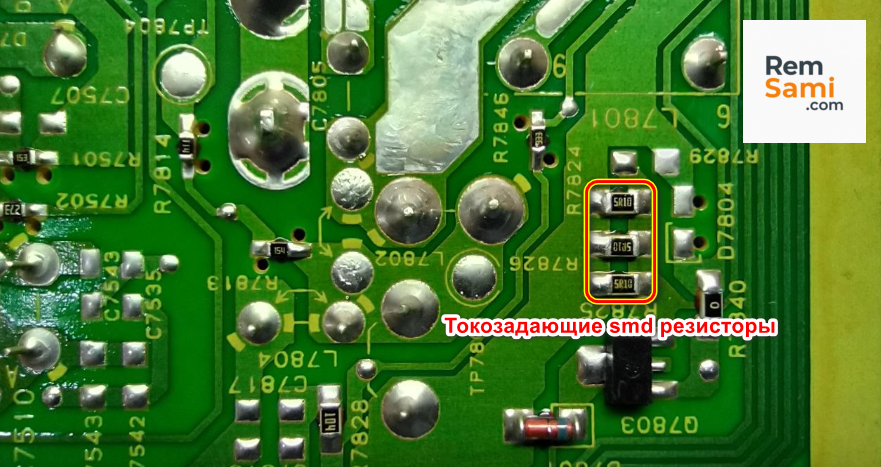

Управлением подсветкой занимается микросхема LED драйвера BL0100A. Заводской максимальный ток подсветки составляет 400 mA. За этот параметр отвечают три токозадающих SMD резистора номиналом 5.1 Ом (маркировка 5R10), подключенные параллельно.
Чтобы новые светодиоды прослужили долго и не перегревались, после их замены рекомендуется сделать доработку — немного снизить ток. Сделать это можно путем выпаивания одного или нескольких резисторов. Мы произвели расчеты нашим онлайн-калькулятором расчета тока подсветки и подготовили наглядную таблицу.
| Оставленные резисторы | Удаленные резисторы | Итоговый ток | Результат |
|---|---|---|---|
| 5R10, 5R10, 5R10 | 0 шт. | 400 mA | Снижение на 0% |
| 5R10, 5R10 | 5R10 | 267 mA | Снижение на 33% |
| 5R10 | 5R10, 5R10 | 133 mA | Снижение на 68% |
Легко подсчитать на сколько снизится ток подсветки и какие резисторы нужно удалить, можно воспользовавшись нашим специальным онлайн-калькулятором:
Сборка и финальное тестирование
После замены всех планок подсветки на новые и доработки драйвера телевизор собирается в обратной последовательности. Очень важно аккуратно уложить матрицу в посадочное место, чтобы не повредить ее при защелкивании рамок.
Перед выдачей владельцу телевизор Panasonic TX-32DR400 в обязательном порядке ставится на прогон. Нужно потестировать его несколько часов при разных уровнях яркости и понаблюдать, нет ли других неисправностей. Если все сделано правильно и аккуратно, телевизор будет радовать отличной картинкой при просмотре любимых фильмов и телепередач еще очень долгое время.
Состав телевизора Panasonic TX-32DR400
- Тип устройства: Телевизор LED
- Производитель, ТМ: Panasonic
- Модель устройства: TX-32DR400

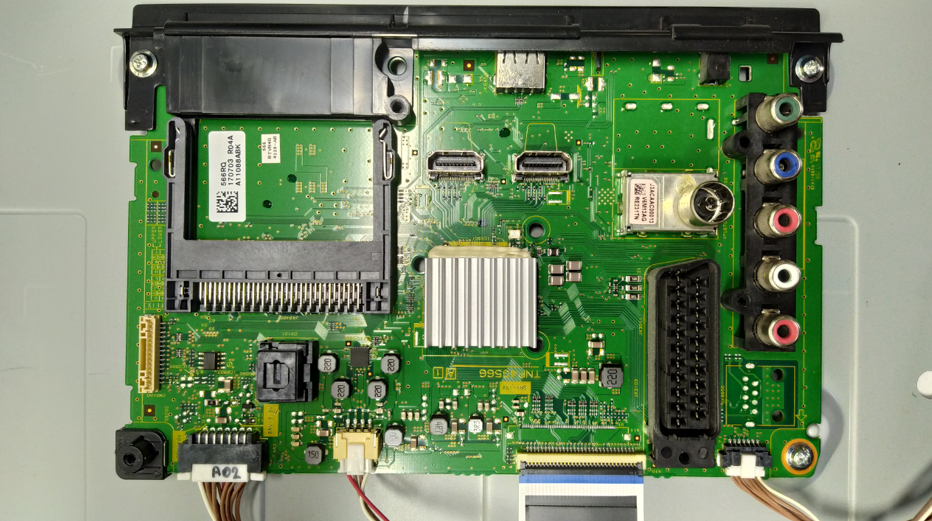

- Main board (материнская плата): TNP4G566 A1

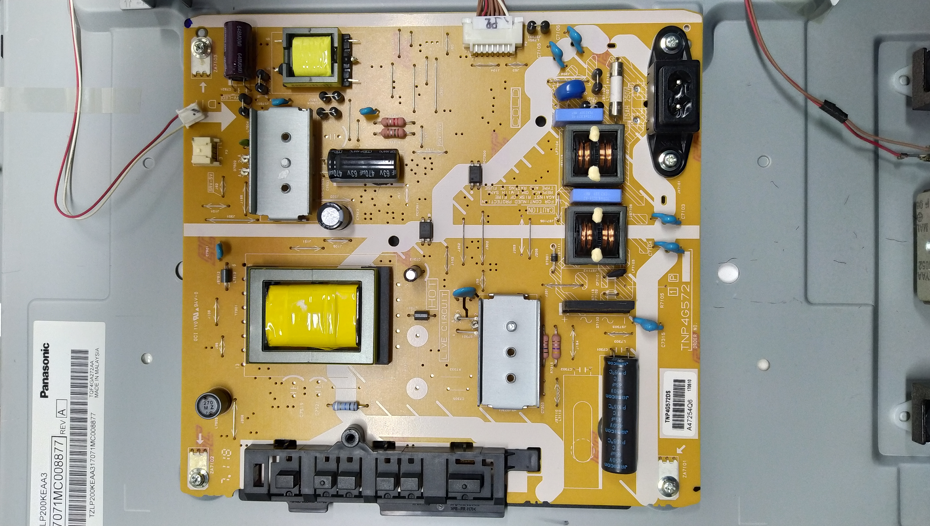

- PSU (блок питания): TNP4G572 1P
- Panel (матрица): TZPL200KEAA3, 17071MC008877 Rev.A

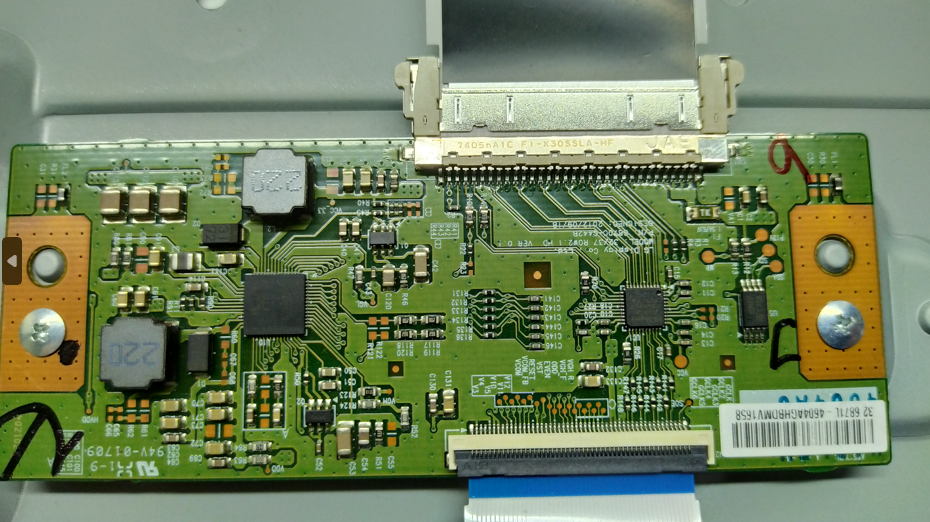

- T-con: 6870C-0442B, 32/37 ROW2.1 HD VER.0.1, 32 6871L — 4604AGHBDMV1658
- Входное напряжение: 220-240V ~50/60 Hz
- Номинальная мощность: 57W
- LED Output: 400 mA
- LED Driver: BL0100A
- Маркировка LED планок: PN-EL-32-21-V0, F110M6P35F
