Симптомы неисправности: телевизор зависает на заставке

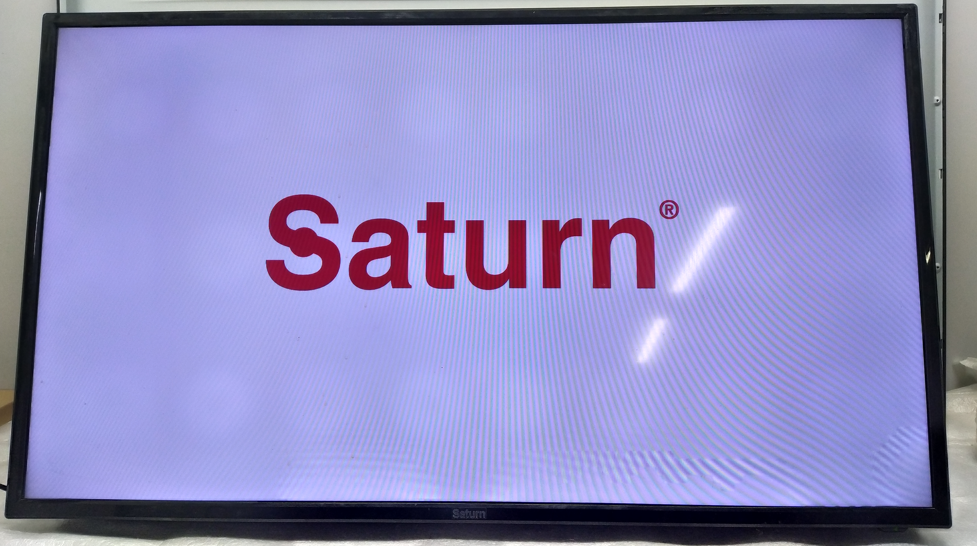

Телевизор Saturn TV LED40FHD500UST2 штатно включается с пульта, но не загружается дальше фирменного логотипа Saturn. В таком состоянии аппарат полностью зависает: он перестает реагировать как на команды с пульта дистанционного управления, так и на нажатия тактовых кнопок на самом корпусе.
Практика показывает, что подобное зависание на логотипе в большинстве случаев связано со сбоем программного обеспечения (прошивки), а не с аппаратной поломкой основных узлов.
Диагностика системной платы CV358H-T42

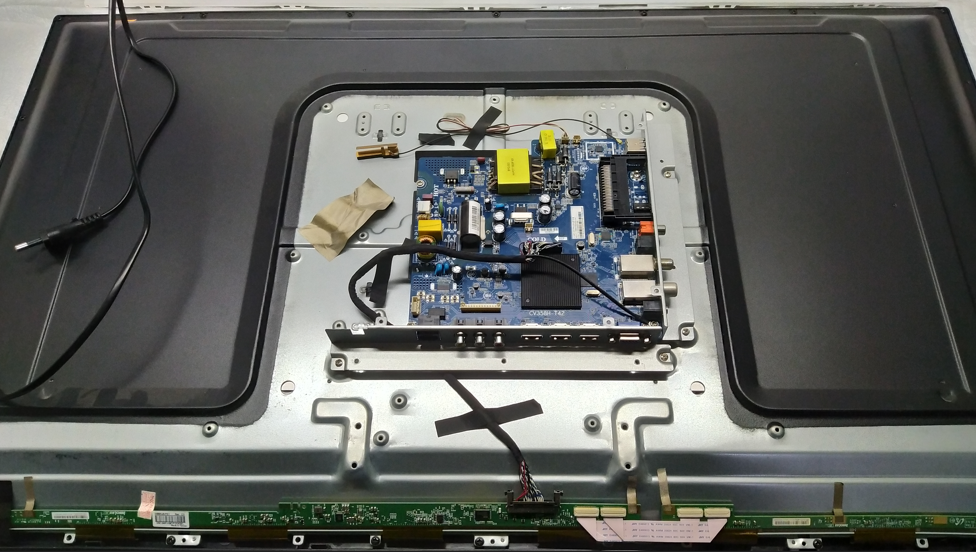

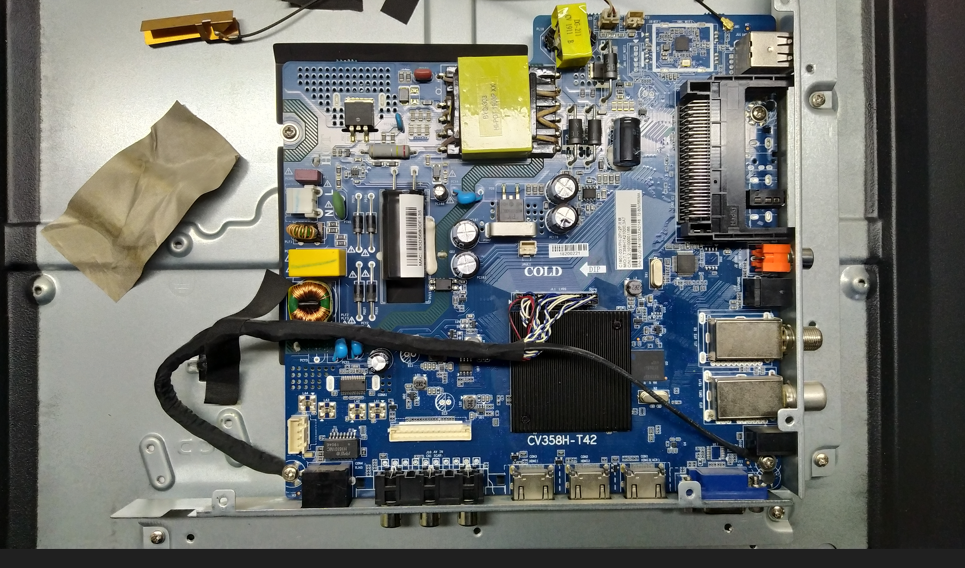

Ремонт начался с частичной разборки корпуса и визуального осмотра. Первым делом были произведены замеры всех ключевых напряжений на системной плате CV358H-T42. Проверка показала, что питающие напряжения находятся в норме и строго соответствуют заданным значениям. Аппаратная часть питания работает исправно.

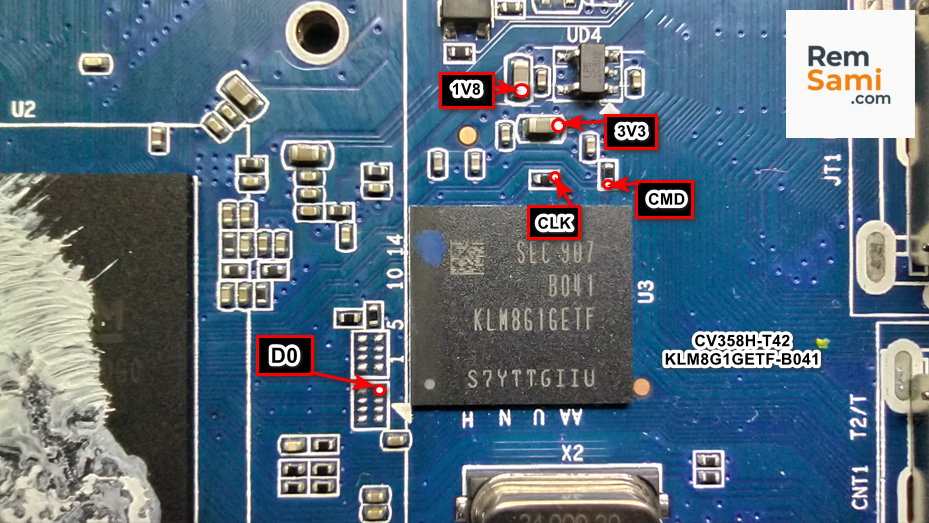

На данной плате установлена микросхема памяти eMMC маркировки KLM8G1GETF-B041. Для дальнейшей диагностики мы подключаемся к ней программатором UFPI в режиме ISP, используя для этого соответствующую распиновку (точки подключения ISP).
Прошивка eMMC: работа с программатором UFPI и USB-обновление
После успешного подключения программатор считал параметры микросхемы. Отчет о состоянии памяти (SMART) показал, что время жизни eMMC использовано всего на 0-10%. Это отличный показатель — микросхема физически полностью исправна, ресурс не исчерпан. Подтвердился первоначальный диагноз: проблема кроется в «слетевшей» прошивке.
Для восстановления потребовалось перепрошить eMMC дампом от точно такой же модели телевизора Saturn TV LED40FHD500UST2. Однако в процессе ремонта выяснился важный нюанс.

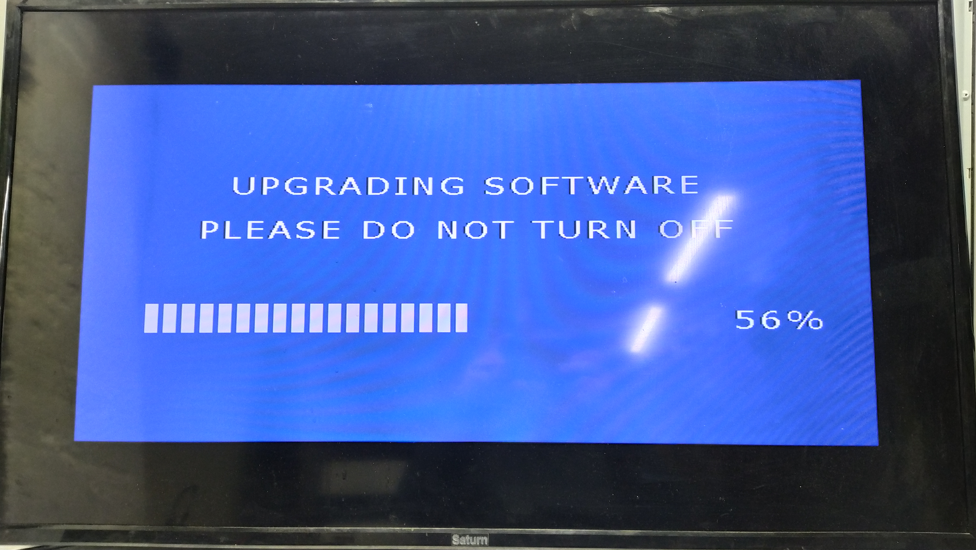

Как оказалось, одной только заливки дампа через программатор недостаточно для полноценной работы этой модели телевизора. Чтобы система загрузилась корректно, после ISP-прошивки необходимо дополнительно обновиться с помощью USB-прошивки.

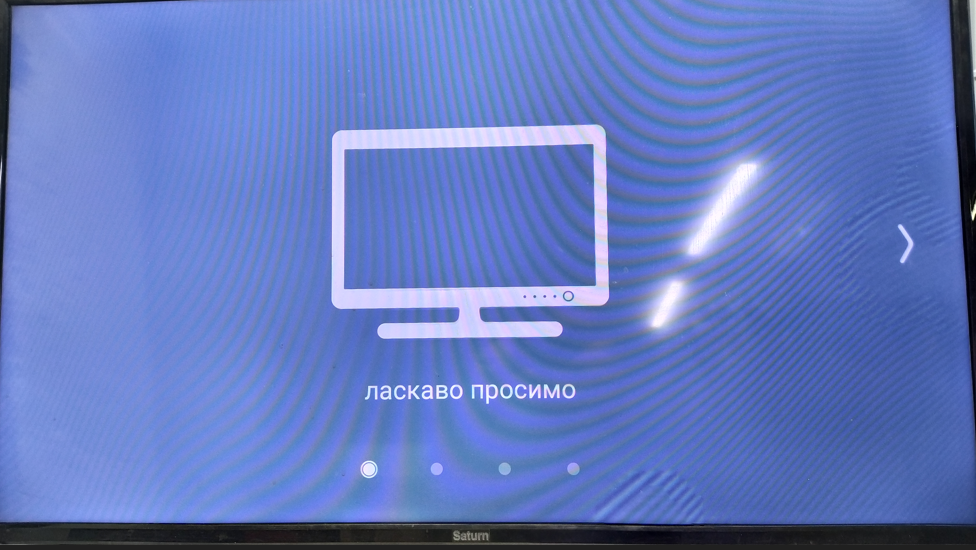

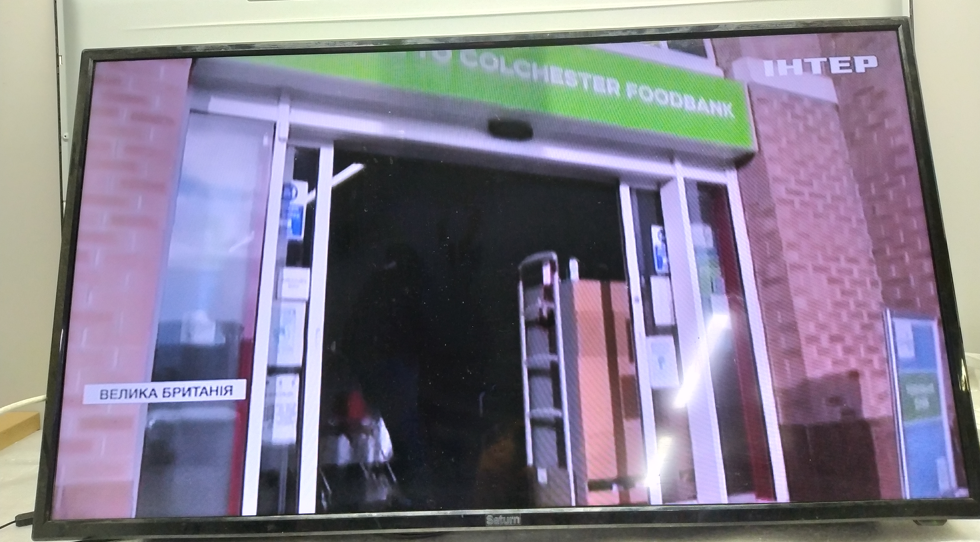

Только после выполнения этого двухэтапного обновления (ISP + USB) телевизор Saturn TV LED40FHD500UST2 заработал в штатном режиме: аппарат полностью загружается, стабильно подключается к интернету и без задержек управляется с пульта дистанционного управления. Ремонт успешно завершен.
