Телевизор LG 32LJ500V-ZB не включается: диагностика и ремонт
В ремонт поступил телевизор LG 32LJ500V-ZB с типичной проблемой — аппарат не включается, не реагирует на пульт дистанционного управления и на тактовые кнопки на корпусе. Индикация дежурного режима также отсутствует.
В большинстве случаев такие симптомы указывают на неисправный блок питания. Однако стоит помнить, что в редких ситуациях подобная проблема может быть вызвана коротким замыканием на главной плате (например, по линии питания процессора).
Почему выходит из строя блок питания телевизора?
Данная неисправность может возникнуть по ряду причин. Среди самых частых: нестабильное напряжение в розетке, последствия грозы, попадание влаги внутрь корпуса или некорректное подключение кабелей передачи данных к Main board.
Несмотря на то, что современные импульсные блоки питания обладают встроенными механизмами защиты, они все равно выходят из строя. Главные враги электроники — некачественная питающая сеть, высокие термические нагрузки и естественное старение компонентов.
Основной удар при скачках напряжения принимают на себя варисторы, входной диодный мост, сетевой фильтрующий конденсатор (в народе «банка») и силовой транзистор первичной цепи. В условиях «просадок» в электросети ШИМ-контроллер вынужден увеличивать ширину импульсов, чтобы поддержать стабильное выходное напряжение. Это приводит к значительному росту тока через силовой ключ и, как следствие, к его перегреву и пробою.

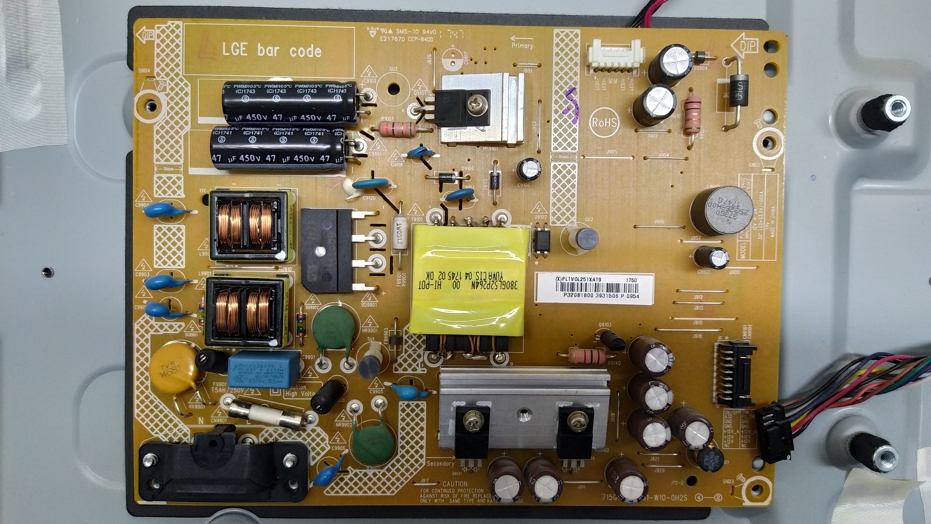

Диагностика и ремонт блока питания 715G7801-P01-W10-0H2S

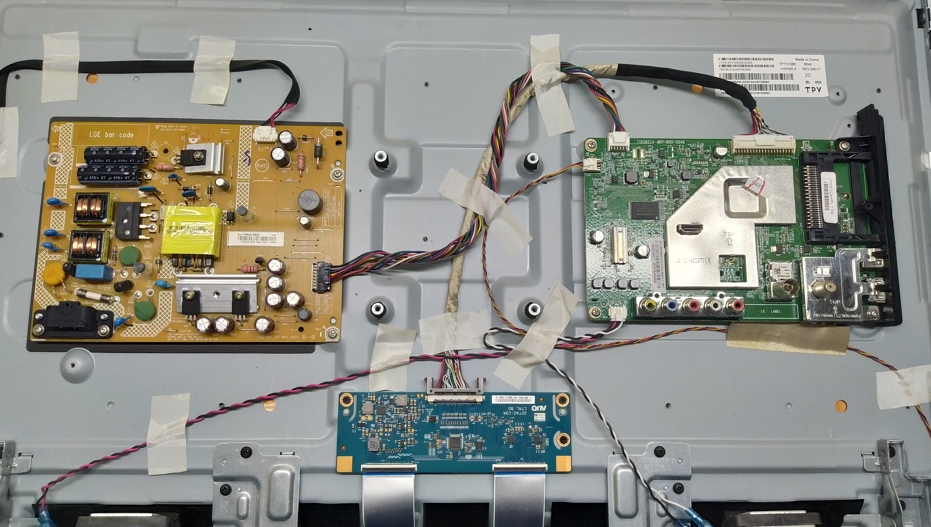

Наш случай не оказался исключением. После разборки телевизора LG 32LJ500V-ZB мы первым делом приступили к диагностике блока питания 715G7801-P01-W10-0H2S. Проверка сразу выявила короткое замыкание в первичных цепях.

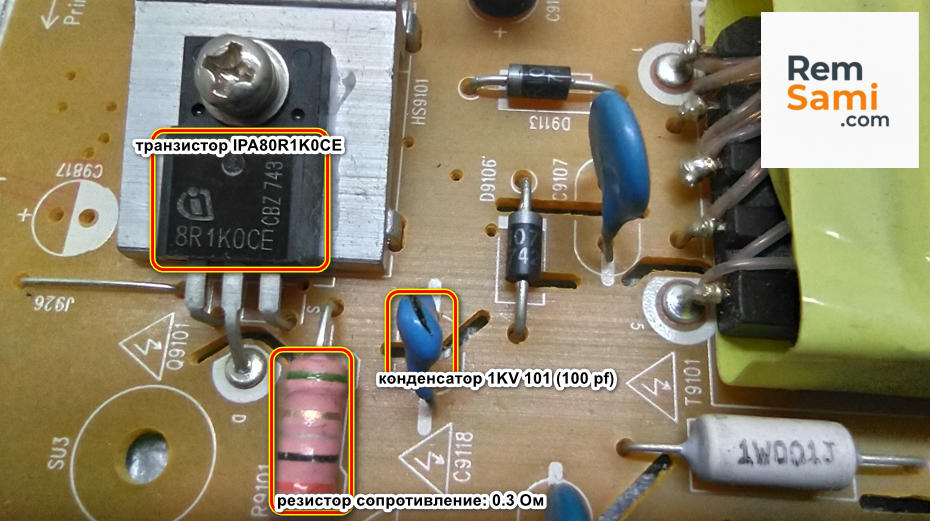

В результате измерений были определены следующие неисправные компоненты:
- Предохранитель: 5А
- Силовой транзистор Q9101: маркировка 8R1K0CE (IPA80R1K0CE)
- Дисковый конденсатор C9118: номинал 1KV 101 (100 pF)
- Низкоомный резистор R9101: 0.3 Ом (цветовая маркировка из 4 полос: оранжевый-черный-серебряный-золотой, погрешность: ±5%)
- Микросхема (ШИМ-контроллер): SSC3S121
Чтобы не ошибиться с номиналами при подборе деталей, используйте наши бесплатные онлайн-инструменты:
После обнаружения пробитых деталей необходимо тщательно проверить все SMD-компоненты в обвязке ШИМ-контроллера и силового транзистора, чтобы исключить повторный выход платы из строя при включении. В нашем случае повреждений в обвязке не оказалось, и ремонт ограничился заменой вышеперечисленных элементов.
Данный вид ремонта строго не рекомендуется проводить людям без опыта диагностики горячей части импульсного блока питания. Существует высокий риск получить сильный электрический ожог, а также спровоцировать новые замыкания и окончательно доломать плату телевизора.

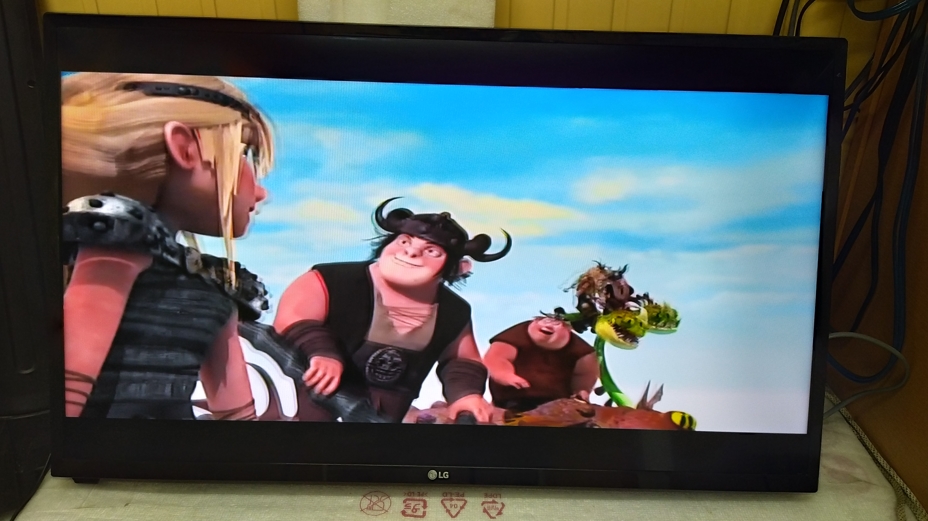

После замены всех неисправных компонентов в первичной цепи, телевизор LG 32LJ500V-ZB успешно включился. Напряжения в норме, устройство работает стабильно. После нескольких часов тестового прогона телевизор можно отдавать владельцу — пусть он снова радует его любимыми телепередачами и фильмами.
Состав телевизора LG 32LJ500V-ZB
- Тип устройства: Телевизор LED
- Производитель, ТМ: LG
- Модель устройства: 32LJ500V-ZB
- Входное напряжение: 100-240V ~50/60 Hz
- Номинальная мощность: 50W
- Блок питания (PSU): 715G7801-P01-W10-0H2S

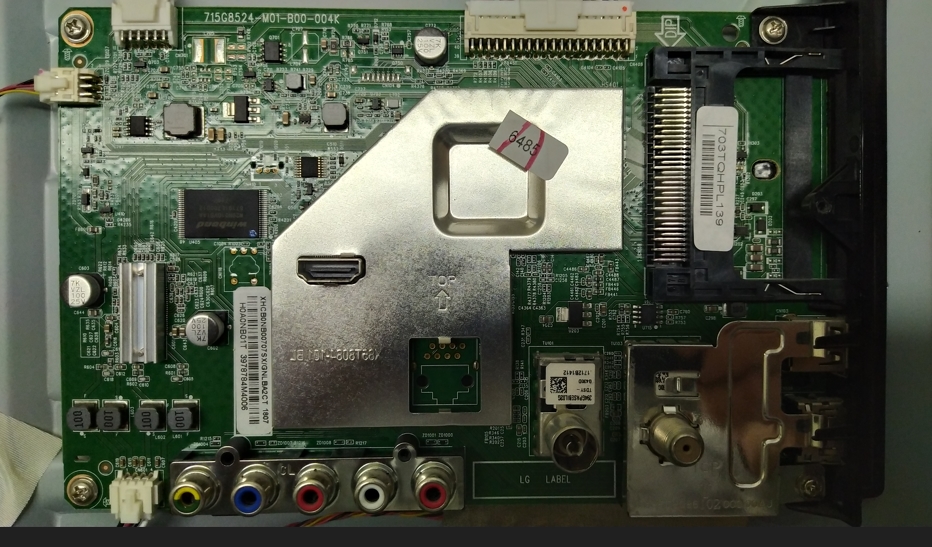

- Главная плата (Main board): 715G8524-M01-B00-004K
- Матрица (Panel): TPT315B5-HVN05.A REV:S601F

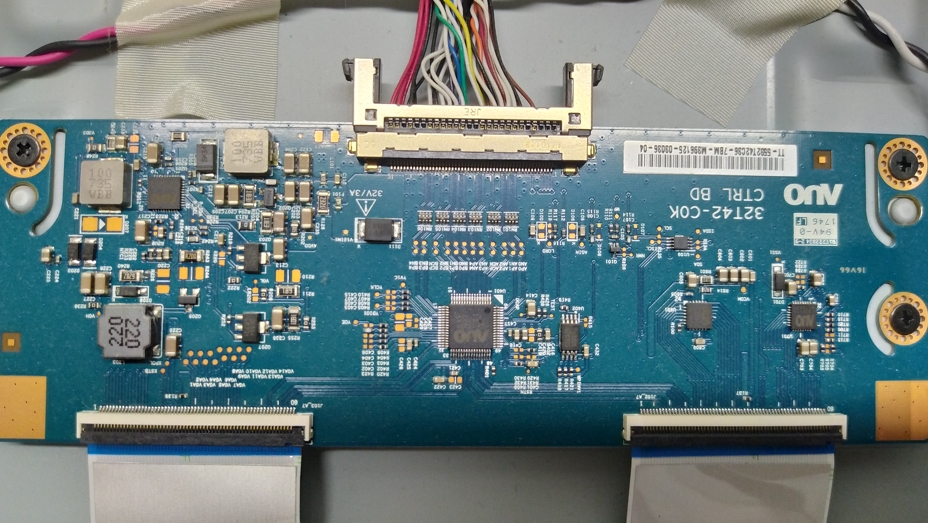

- T-con: 32T42-C0K CTRL BD
- LED Output: 23.5V / 1005mA
