Симптомы: телевизор Kivi 40FR50BU не включается
Частая проблема, с которой сталкиваются владельцы данной модели — телевизор полностью перестает подавать признаки жизни. Индикатор дежурного режима не светится, аппарат никак не реагирует ни на пульт дистанционного управления, ни на тактовую кнопку включения.
Поскольку история появления неисправности зачастую неизвестна, пытаться угадать поломку сходу — равносильно гаданию на кофейной гуще. Подобные симптомы могут указывать на выход из строя блока питания, проблемы в малосигнальной части платы или на серьезный программный сбой.
Диагностика платы MSA3485-ZC01-01
На первом этапе проводится разборка корпуса и базовая диагностика мультиметром. Проверка показала, что все дежурные напряжения на плате MSA3485-ZC01-01 присутствуют, поэтому короткое замыкание можно смело исключить. Понижающие DC-DC преобразователи работают в норме, выдавая напряжения, строго соответствующие своим номиналам.
Поскольку питание доходит до всех узлов как в блоке питания, так и в малосигнальной части, главным подозреваемым становится микросхема памяти eMMC Samsung KLM8G1GETF-B041.
Безопасное снятие радиатора
Сложность ремонта этого шасси заключается в том, что радиатор приклеен к процессору на очень прочный термоклей. Снять его без повреждений довольно трудно.
На практике мастера используют два надежных способа:
- Аккуратно выпилить ту часть радиатора, под которой находится микросхема памяти.
- Срезать радиатор с процессора при помощи тонкой прочной проволоки (струны).
Любые манипуляции на этом этапе требуют максимальной осторожности, чтобы не повредить хрупкий корпус процессора или не нарушить его BGA-пайку.

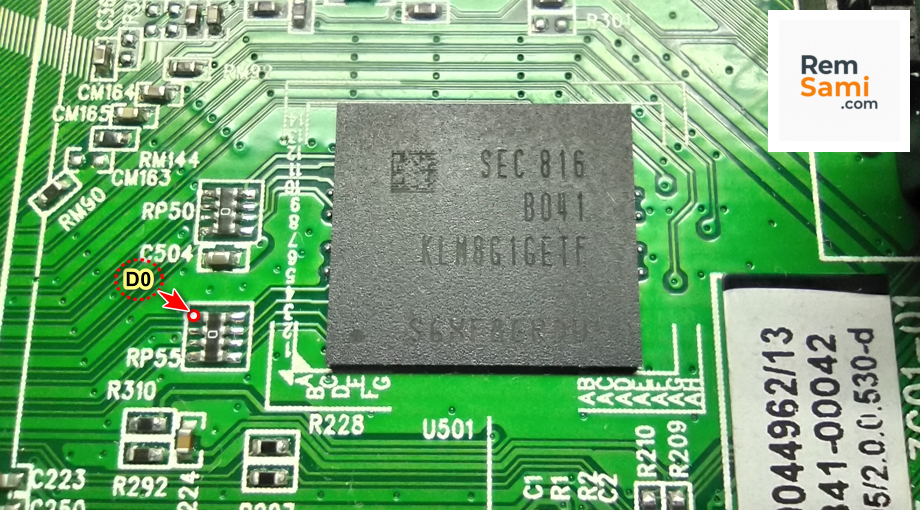

Замена и прошивка памяти eMMC KLM8G1GETF-B041

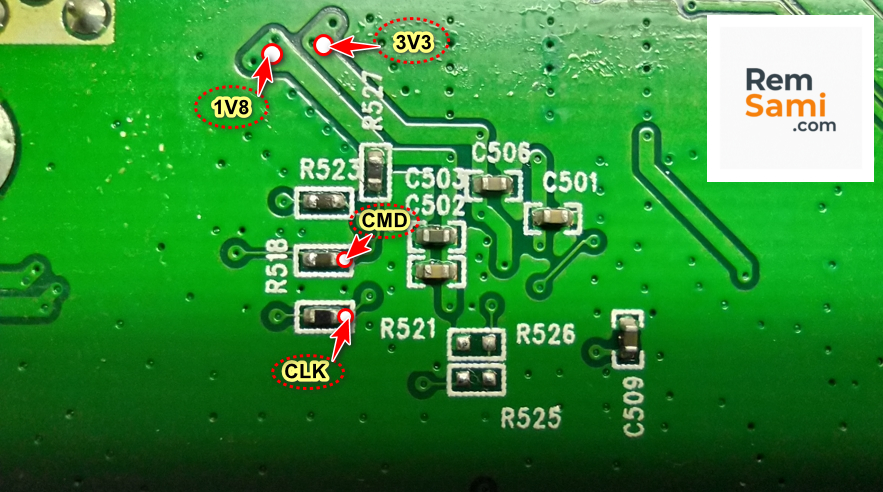

После успешного демонтажа радиатора мы подключились к плате программатором UFPI. Проверка показала, что чип не идентифицируется — это прямое подтверждение аппаратной неисправности eMMC-памяти.
После установки новой микросхемы памяти eMMC Samsung KLM8G1GETF-B041 и ее прошивки, прошивка под программатор скачана с профильного форума, перед первым включением дополнительно установлена USB флешка с прошивкой апдейтом для данной модели телевизора.
Официальная прошивка для обновления
Загрузите актуальную USB-прошивку (апдейт) для вашей модели телевизора напрямую с сайта технической поддержки производителя.
Результат ремонта и первое включение
При первом включении с установленной USB-прошивкой телевизор Kivi 40FR50BU подхватывает файлы обновления и начинает установку. Важно учесть, что первая загрузка операционной системы длится достаточно долго — около 10 минут. В этот момент нужно просто набраться терпения, не прерывать процесс и ни в коем случае не отключать питание.

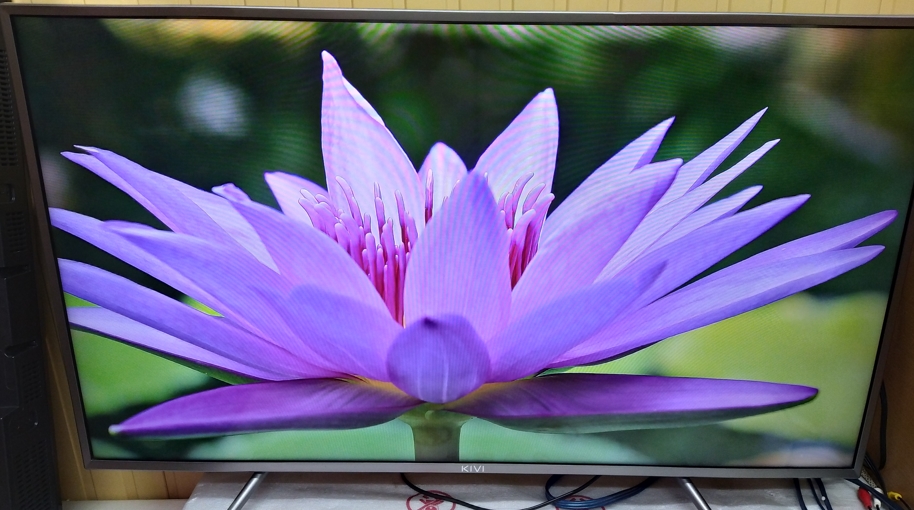

После завершения всех процедур телевизор Kivi 40FR50BU успешно запустился и стал работать в штатном режиме. Несколько дней последующих тестов показали стабильную работу, никаких дополнительных неисправностей не обнаружено. Аппарат полностью готов к возврату владельцу.
Состав телевизора Kivi 40FR50BU
- Тип устройства: Телевизор LED
- Производитель, ТМ: Kivi
- Модель устройства: 40FR50BU
- Входное напряжение: 100-240V ~50/60 Hz
- Номинальная мощность: 76W

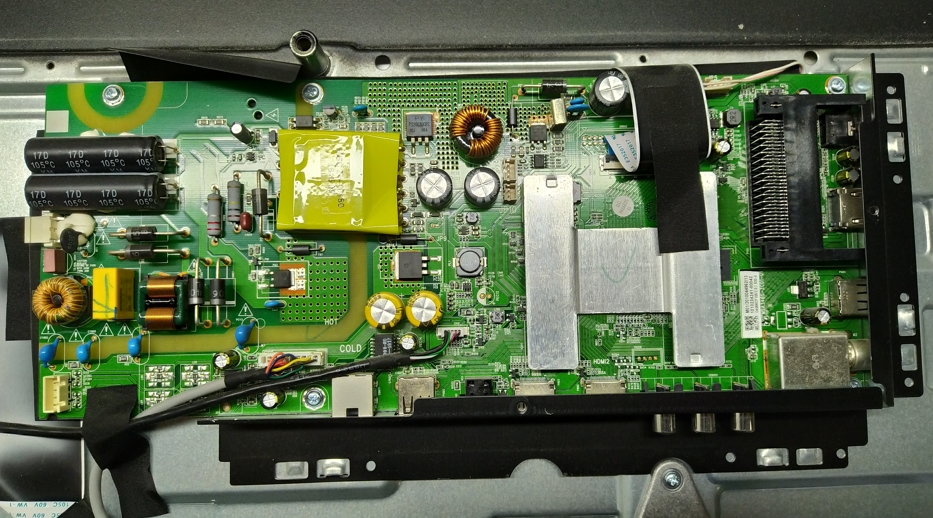

- Main board: MSA3485-ZC01-01
- CPU: MSD6A348AX0-8-W2

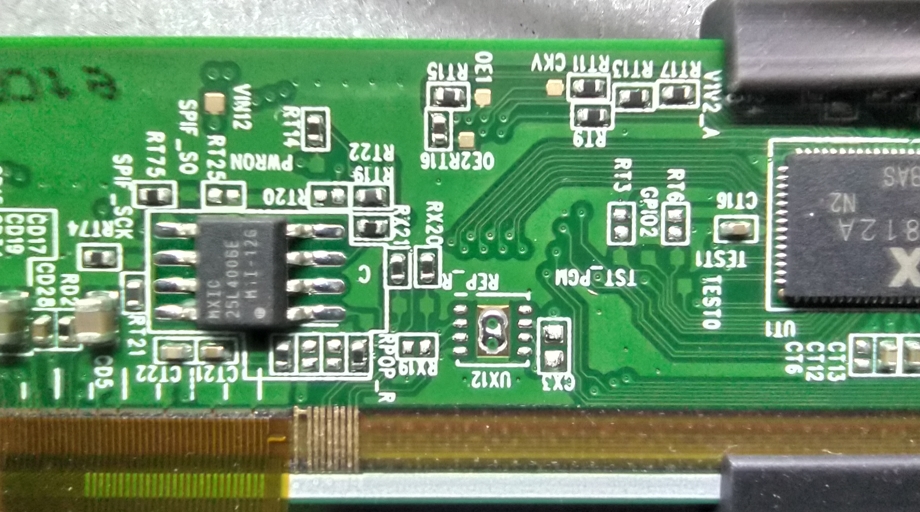

- Panel: V400HJ6-PE1
- WIFI: WFM08V-A, RFMK-BW01
- eMMC: Samsung KLM8G1GETF-B041
