Симптомы неисправности: телевизор включается, но нет изображения
При включении телевизор Sony KDL-32WD756 штатно входит в рабочий режим (загорается зеленый светодиод питания), однако изображение на матрице отсутствует. Подсветка может работать, но экран остается без изображения, либо периодически изображение пропадает во время использования.

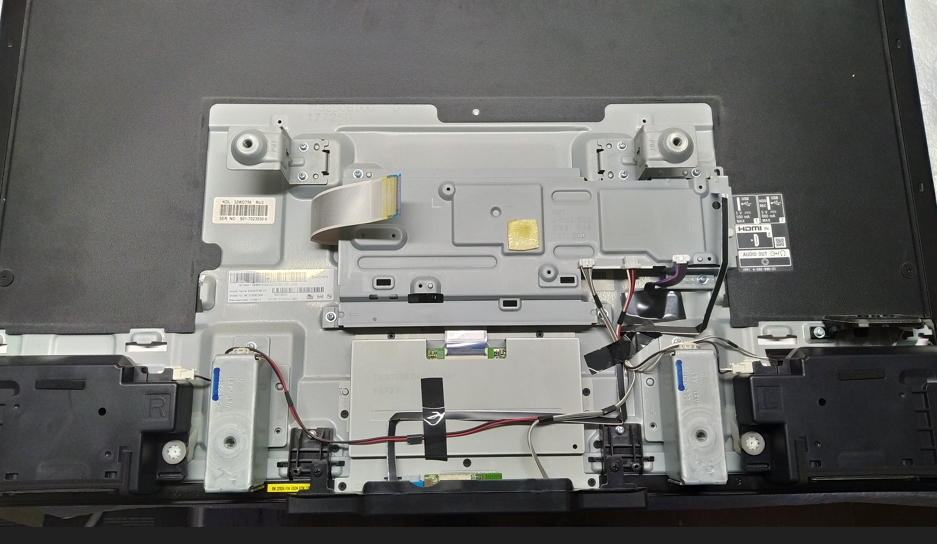

Причин появления такой неисправности множество: отсутствие питания на матрицу, проблема с самой панелью, дефект шлейфа, неисправность видеопроцессора и так далее. Для точного определения дефекта необходимо разобрать аппарат и провести аппаратную диагностику.
Частая проблема: микросхема 911FS (MM3571A11NRE)

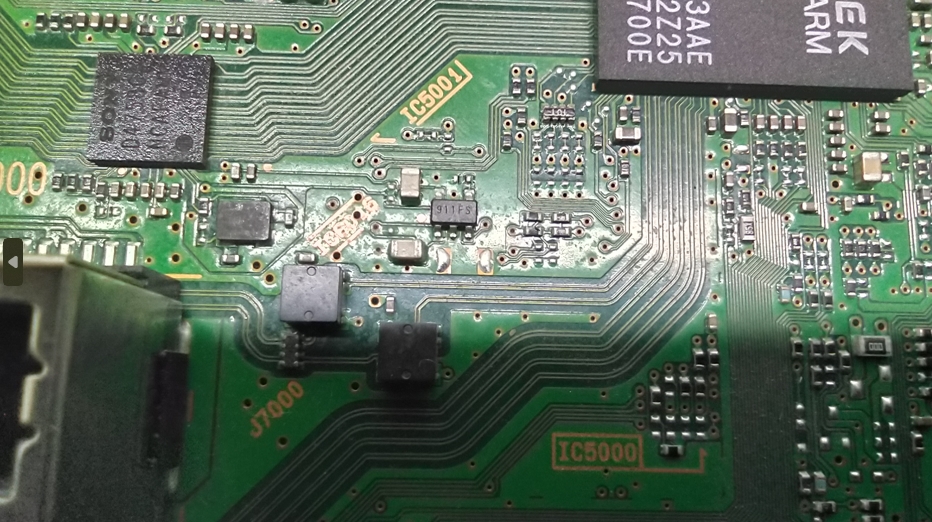

В данном шасси телевизоров Sony очень распространенная проблема с отсутствием изображения связана с понижающим преобразователем на главной плате. Это микросхема в корпусе SOT23-5 с маркировкой 911FS (полное название MM3571A11NRE), позиционный номер на плате — IC6016.
Для проверки необходимо замерить напряжение на пятом выводе (VOUT) данной микросхемы. В норме оно должно составлять 1-1.1V. Если выходное напряжение падает ниже 1V, микросхему необходимо заменить.
Примечание: Замер напряжения нужно проводить только когда телевизор находится в рабочем режиме. В дежурном (режиме ожидания) напряжение на этой микросхеме будет отсутствовать.
Но в нашем случае диагностика показала, что проблема кроется в другом узле.
Полезная информация по IC6016
Узнайте, чем можно заменить преобразователь, если напряжение на выходе просело.
Аналог микросхемы 911FS (MM3571A11NRE) и инструкция по замене
Диагностика платы 1-980-335-23: поиск короткого замыкания

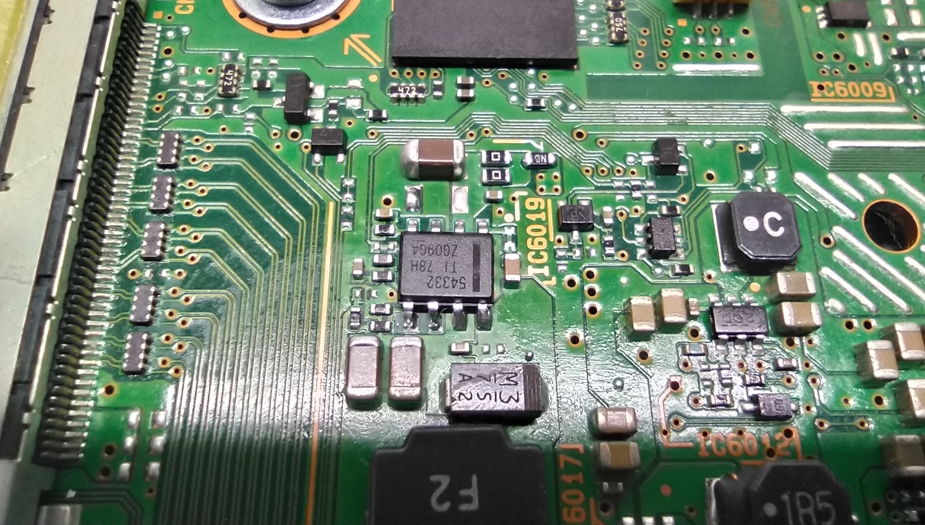

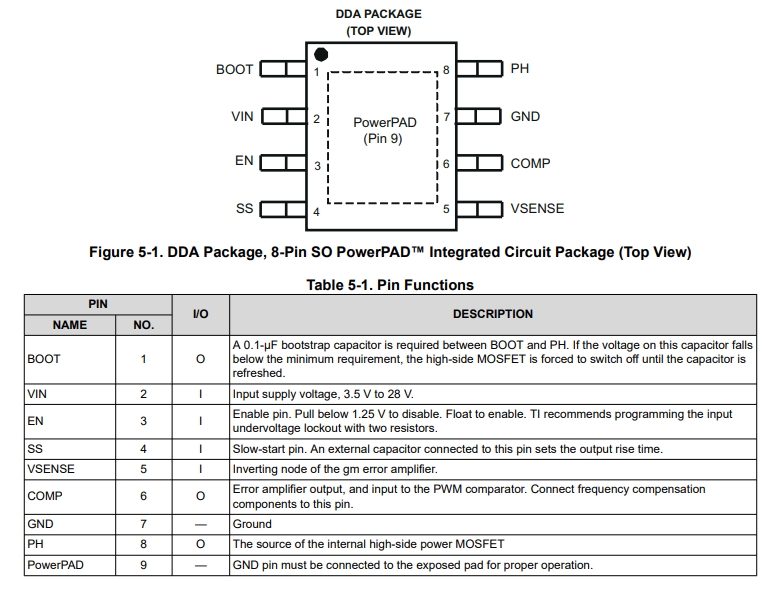

После разборки и проверки напряжений на главной плате (Main board 1-980-335-23) было обнаружено короткое замыкание на выходе микросхемы TPS54332 (8-й вывод ).
Эта микросхема представляет собой понижающий DC/DC преобразователь (Step-Down Converter) и выступает основным источником питания для платы T-con 47-6021073. Из-за короткого замыкания напряжение на T-con не поступало, что и привело к полному отсутствию изображения на экране.
Результат ремонта
После демонтажа неисправной микросхемы короткое замыкание на плате полностью пропало. На место поврежденного электронного компонента была установлена новая микросхема TPS54332.
После сборки плат и тестового включения телевизора изображение на экране успешно появилось. Аппарат был оставлен на прогон. После нескольких дней тестирования телевизора в различных режимах других неисправностей не обнаружено. Ремонт завершен, телевизор можно выдавать владельцу.
Состав телевизора Sony KDL-32WD756
- Тип устройства: Телевизор LED
- Производитель, ТМ: Sony
- Модель устройства: KDL-32WD756
- Внешний блок питания: 19,5V / 3.08A
- Входное напряжение: 100-240V ~50/60 Hz
- Номинальная мощность: 40W

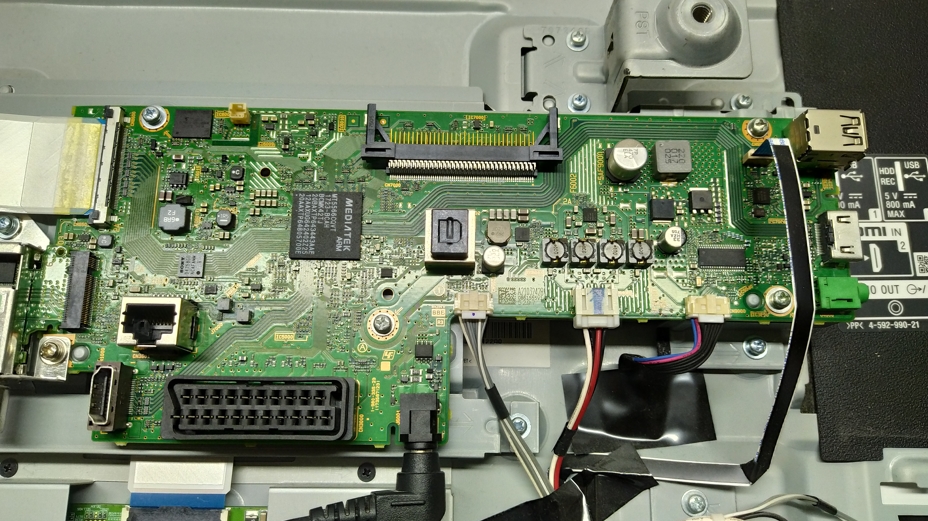

- Main board (Главная плата): 1-980-335-23 (173587123)
- Шасси (Chassis): GN2-S Segment QT
- Процессор (CPU): MT5566CQVT
- Матрица (Panel): S320HF58 V4
- T-con: HV320FHB-N80, 47-6021073
