Телевизор Hoffson A40FHD200T2S завис на заставке и не загружается

Неисправность №1: Телевизор Hoffson A40FHD200T2S завис на заставке и не загружается

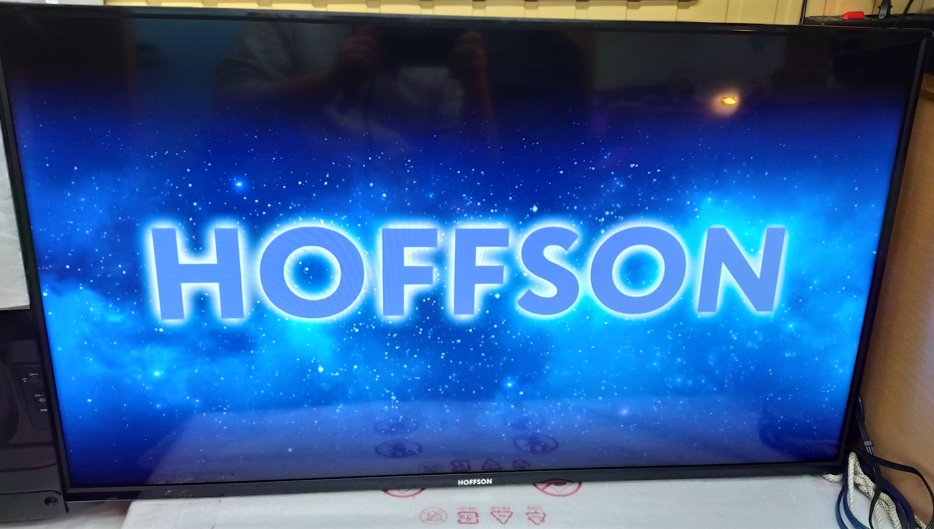

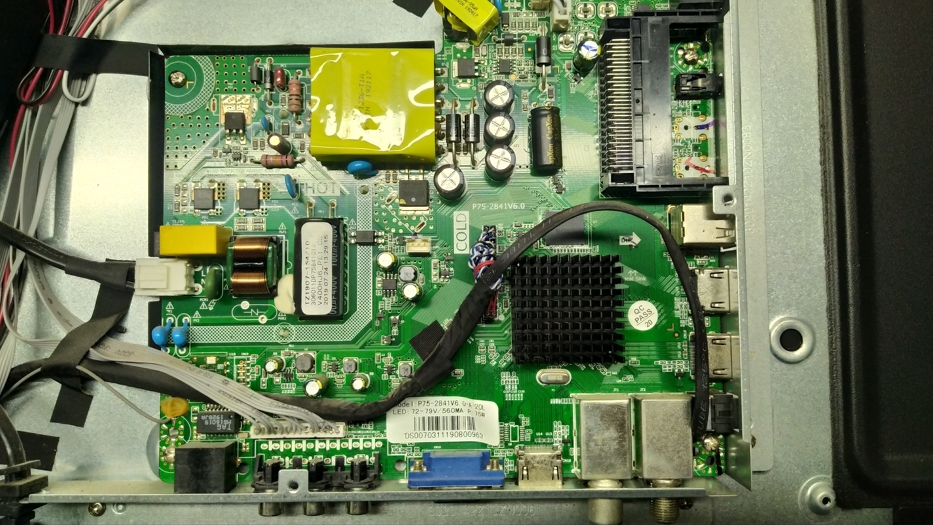

Телевизор Hoffson A40FHD200T2S завис на заставке, не загружается и не реагирует ни на пульт, ни на кнопки управления. Выключить устройство можно только путем обесточивания из розетки. Судя по характеру неисправности, возможна проблема с программным обеспечением или исчерпан ресурс микросхемы памяти eMMC Samsung KLM8G1GETF-B041. Для проведения диагностики необходимо снять заднюю крышку телевизора и получить доступ к основной плате P75-2841V6.0.

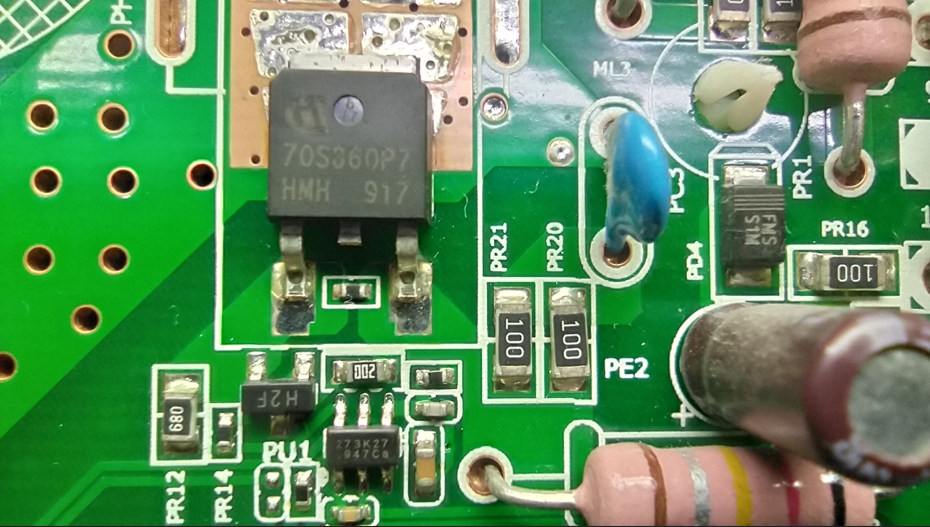

Замеры на понижающих стабилизаторах показали, что с основным напряжением на моноплате все в порядке. Все необходимые напряжения для полноценной работы телевизора присутствуют. Следующим шагом стало подключение программатора UFPI к плате P75-2841V6.0 в режиме ISP к микросхеме памяти eMMC, чтобы проверить ее состояние.

Программатор UFPI показал состояние чипа: «время жизни памяти 0-10% использовано». Это говорит о высокой вероятности того, что микросхема полностью исправна, а проблема кроется непосредственно в самой прошивке. На профильном форуме была найдена и скачана USB прошивка под данную модель.

Перед обновлением ПО программатором был скачан дамп с микросхемы памяти. Это делается для подстраховки: если что-то пойдет не так, микросхему можно будет восстановить.

Важное правило: во время обновления через USB прошивку категорически нельзя обесточивать телевизор. Если это произойдет, телевизор больше не включится, и восстановить его работу можно будет только при наличии программатора. В нашем случае установка USB прошивки прошла успешно, телевизор начал нормально загружаться и работать. После нескольких дней тестирования дополнительных проблем обнаружено не было, и телевизор выдан владельцу.

Неисправность №2: Телевизор Hoffson A40FHD200T2S — синий экран, нет изображения

При включении телевизора Hoffson A40FHD200T2S на матрице появляется просто синий экран без информационных элементов (меню, логотипа), при этом устройство на пульт не реагирует. Неисправность визуально очень похожа на сбой прошивки в микросхеме памяти eMMC Samsung KLM8G1GETF-B041.

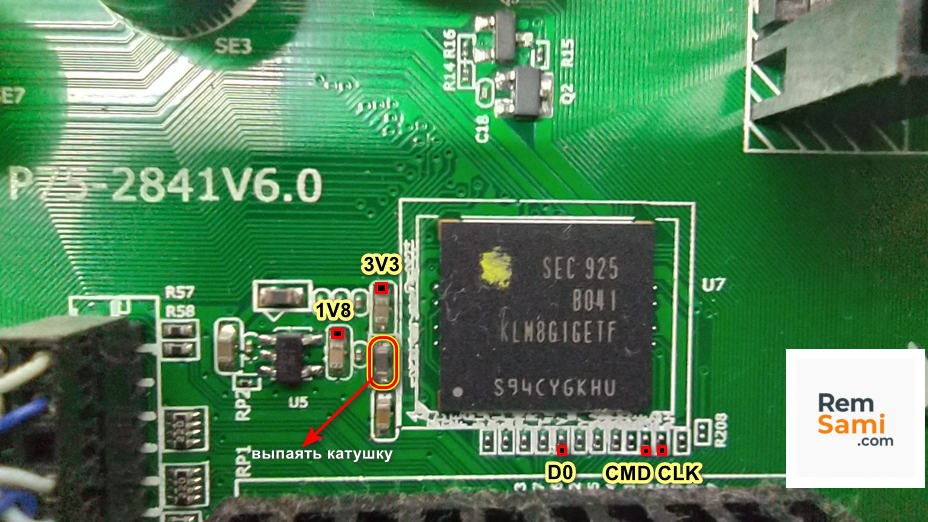

Микросхема была проверена методом подключения программатора к плате P75-2841V6.0 по точкам ISP. Результат теста показал, что память полностью исправна. Возникло предположение, что, возможно, также придется прошивать телевизор через USB.

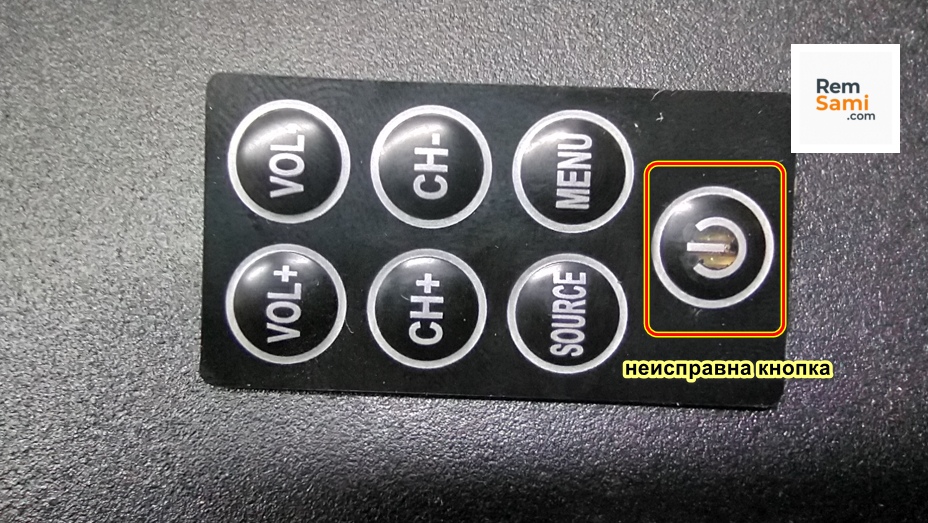

Однако в итоге проблема оказалась куда банальней. Причиной стала плата управления кнопками на корпусе телевизора. На одной из кнопок (кнопка включения) со временем рассыпалось специальное металлизированное напыление. Это напыление попало на саму плату кнопок, что привело к замыканию сигналов управления. Так как эти данные обрабатывает процессор, неисправность проявилась именно в виде синего экрана и зависания.

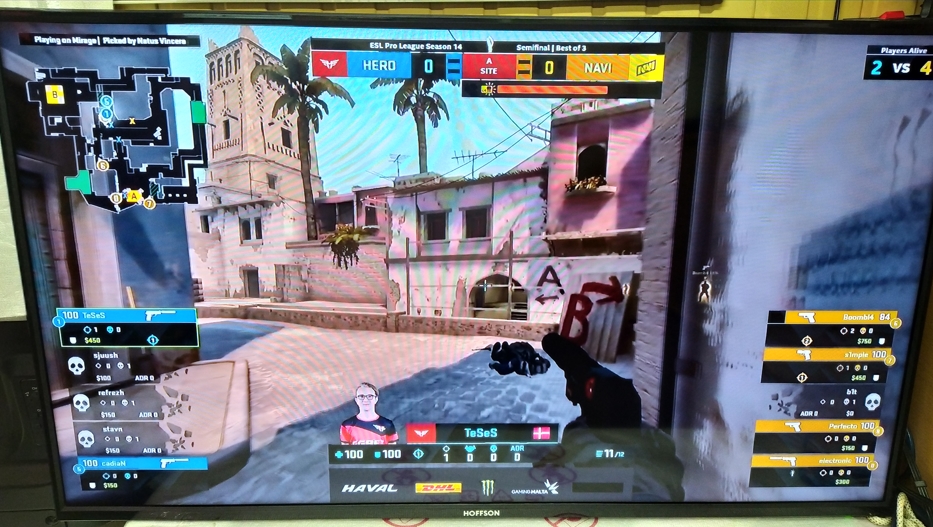

Было принято решение не восстанавливать родную плату кнопок, а заменить ее на новую. С новой платой кнопок телевизор стал нормально включаться, загружаться и работать в штатном режиме. После нескольких дней тестирования дополнительных дефектов не проявилось.

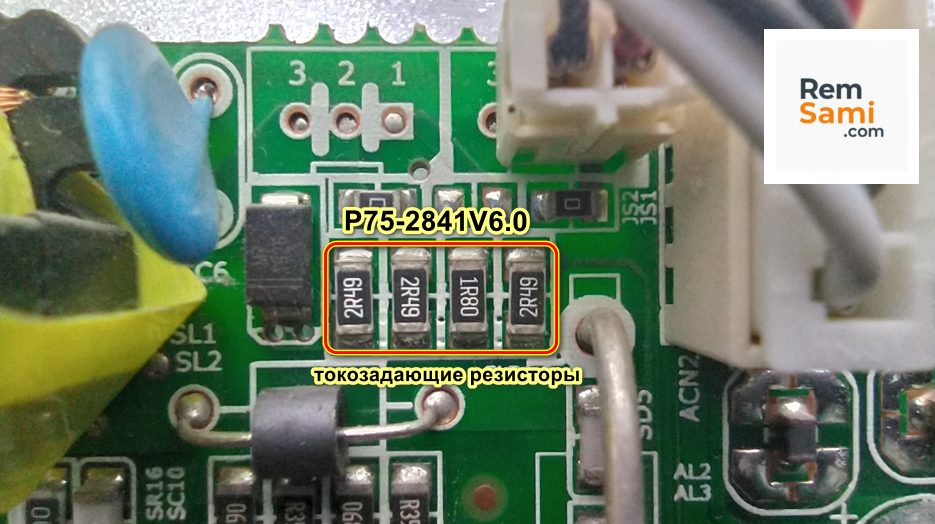

Доработка платы P75-2841V6.0: как уменьшить ток подсветки

Номинальные характеристики LED подсветки телевизора Hoffson A40FHD200T2S составляют: максимальный ток подсветки 560 mA; напряжение — 72-79V. Управляет подсветкой микросхема LED Controller OB3353CP. Чтобы уменьшить ток подсветки, нужно увеличить общее сопротивление группы токозадающих резисторов, путем исключения одного или нескольких SMD резисторов.

Для продления срока службы светодиодов рекомендуется снизить ток подсветки. Сделать это можно путем удаления токоограничивающих резисторов в цепи LED-контроллера. Ниже представлены варианты доработки.

Состав телевизора Hoffson A40FHD200T2S

• Тип устройства: Телевизор LED
• Производитель, ТМ: Hoffson
• Модель устройства: A40FHD200T2S
• Входное напряжение: 100-240V ~50/60 Hz
• Номинальная мощность: 70W
• Main board: P75-2841V6.0
• eMMC: Samsung KLM8G1GETF-B041
• Panel: CX400DLEDM
• LED Output: 72-79V / 560 mA
• LED Controller: OB3353CP
