Ремонт телевизора LG 32LF640V-ZA, 32LF650V-ZA: нет подсветки, замена светодиодов и уменьшение тока
Телевизор LG 32LF640V-ZA, 32LF650V-ZA включается, пультом управляется исправно, при переключении на кабельное телевидение слышен звук, но нет изображения — экран остается темным. Для экспресс-диагностики достаточно взять фонарик и посветить вплотную на матрицу. Если при этом просматриваются элементы картинки, это верный признак того, что неисправна LED-подсветка экрана. Для дальнейшего ремонта необходимо проверить LED-драйвер и сами планки подсветки.
Разборка и замена планок подсветки

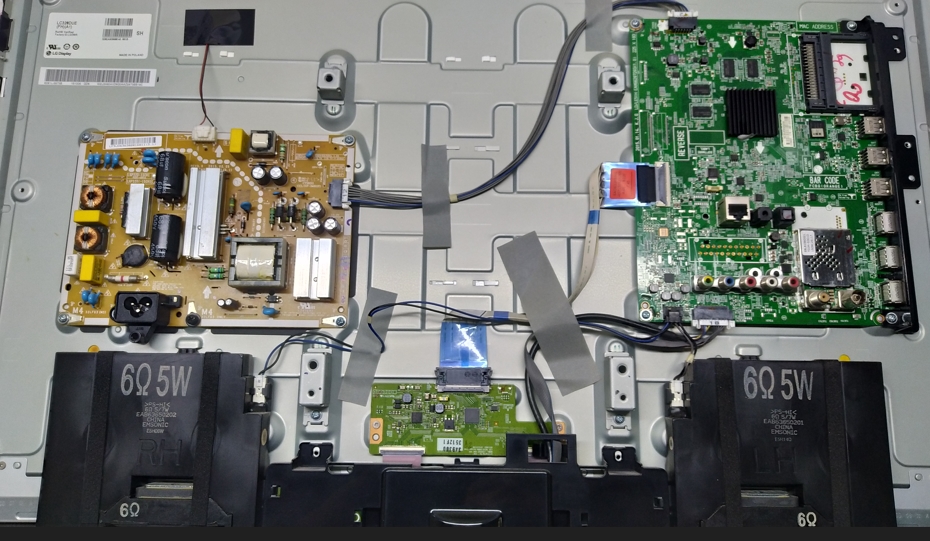

После снятия задней крышки телевизора и проверки электронных плат дефектов не обнаружено — все модули исправны. Чтобы добраться до источника проблемы, необходимо полностью разобрать блок матрицы LC320DUE (FH)(A1) и демонтировать рассеивающие пленки.

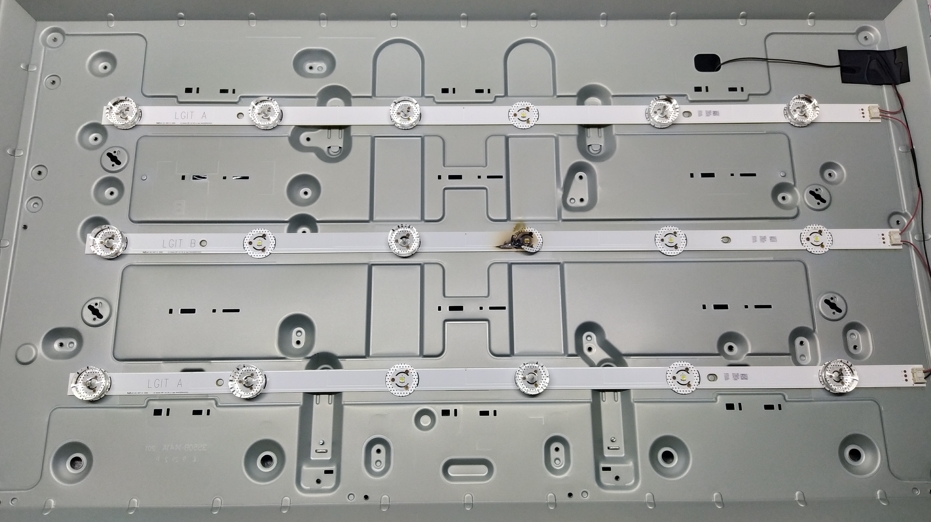

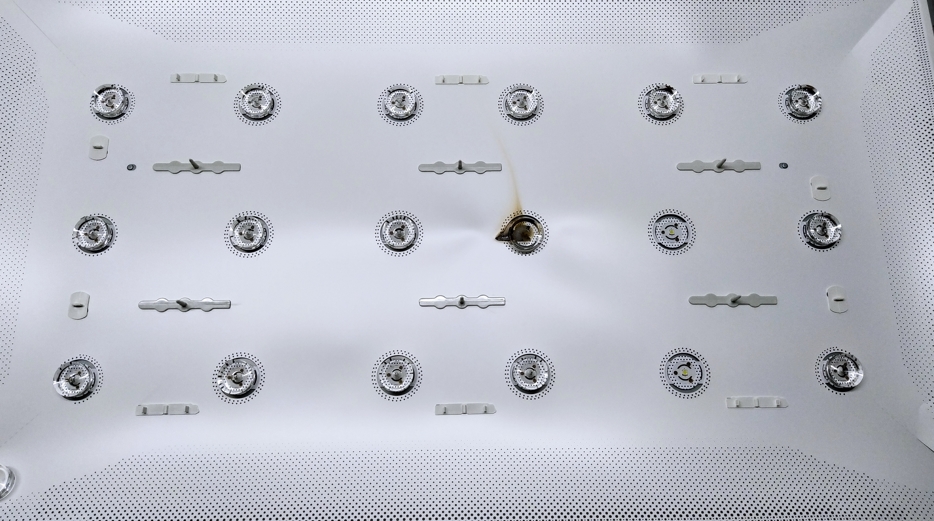

Визуальный осмотр показал суть неисправности: средняя планка подсветки сильно подгорела из-за короткого замыкания одного из светодиодов. В результате был также частично поврежден лист отражателя.
В данной модели телевизора установлена Direct LED подсветка — три планки по шесть 6-вольтовых светодиодов LG innotek 3535 2 W.6V.
Маркировка планок подсветки:

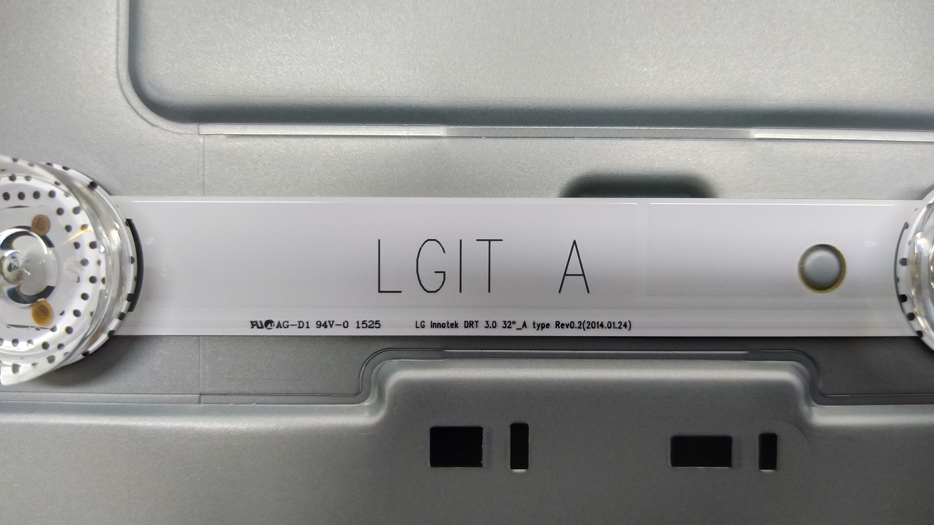

- LG Innotek DRT 3.0 32″_A type Rev0.2, 6916L 2100A — 2шт.

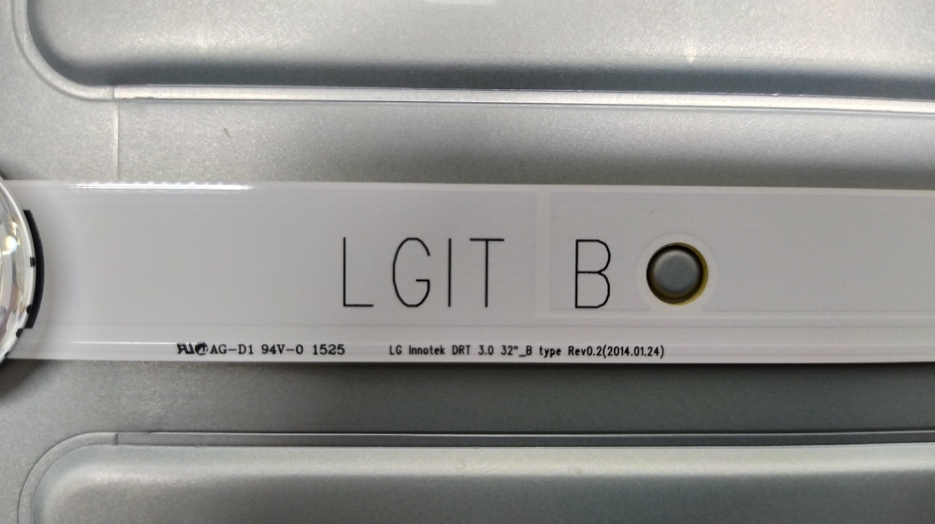

- LG Innotek DRT 3.0 32″_B type Rev0.2, 6916L2101A — 1 шт.
Частично менять сгоревшие светодиоды нет смысла. Выборочная проверка показала, что остальные элементы находятся в плохом состоянии: поверхность люминофора покрыта трещинами, и повторная поломка — это только вопрос времени.
Было принято решение заменить полностью все планки подсветки на новые. Повреждения листа отражателя оказались незначительными. Для его восстановления достаточно было вырезать необходимый круг от донора, очистить место от гари и приклеить фрагмент сверху.
Доработка LGP32D-15CH1: уменьшение тока подсветки (BD559)
Подсветкой в телевизоре LG 32LF640V-ZA, 32LF650V-ZA управляет микросхема LED Controller с маркировкой BD559. Максимальный ток подсветки, заданный с завода, составляет 250 mA.

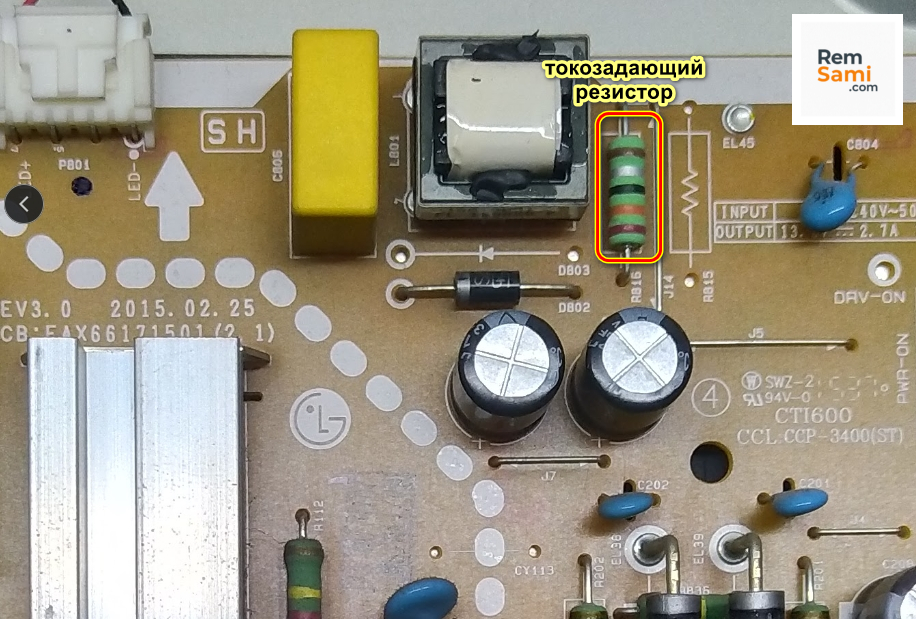

Для того чтобы новые светодиоды прослужили долго, необходимо произвести доработку платы LGP32D-15CH1 (EAX66171501). Суть доработки заключается в уменьшении тока подсветки путем последовательного увеличения сопротивления токозадающего выводного резистора. Позиционный номер данного резистора на плате — R816 (заводской номинал 2.3 Ом).
Ниже представлена таблица с вариантами расчета силы тока в зависимости от номинала установленного резистора.
| Резистор R816 (Ом) | Ток подсветки (mA) | Снижение тока (%) |
|---|---|---|
| 2.3 Ом | 250 mA | 0% (Заводское значение) |
| 3 Ом | 192 mA | — 23% |
| 3.3 Ом | 174 mA | — 30% |
| 3.6 Ом | 160 mA | — 36% |
| 3.9 Ом | 147 mA | — 41% |
Завершение ремонта и тестирование
После замены всех планок подсветки на новые и уменьшение тока подсветки телевизор работает в штатном режиме и изображение на экране больше не пропадает. После восстановление телевизор LG 32LF640V-ZA, 32LF650V-ZA был протестирован несколько дней и дополнительных неисправностей не обнаружено.
Состав телевизора LG 32LF640V-ZA
- Тип устройства: Телевизор LED
- Производитель, ТМ: LG
- Модель устройства: 32LF640V-ZA
- Входное напряжение: 100-240V ~50/60 Hz

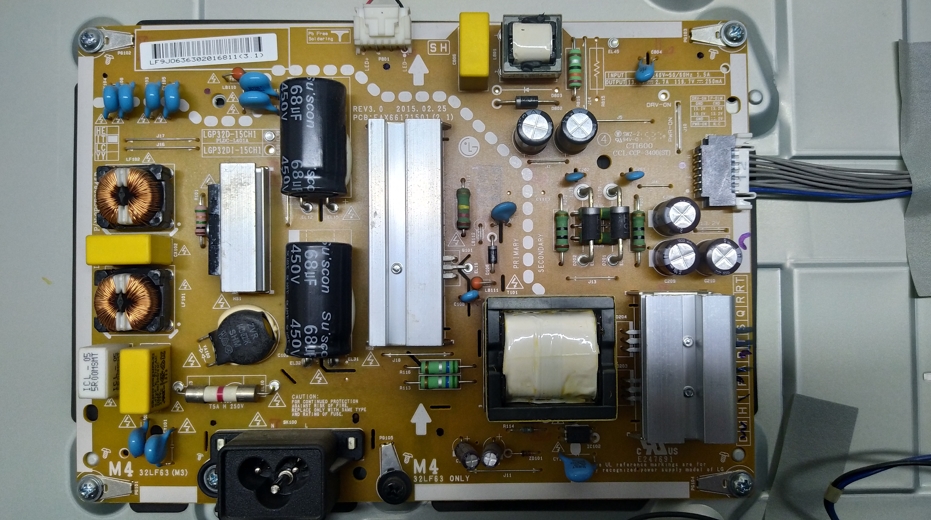

- Блок питания (PSU): LGP32D-15CH1, EAX66171501(2.1) REV3.0
- Шасси (Chassis): LD/LE51H

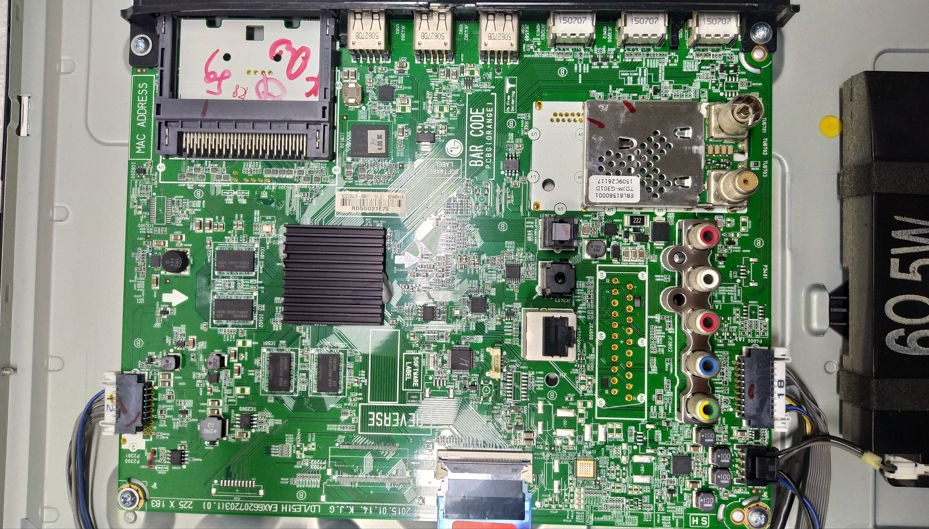

- Материнская плата (Main board): EAX66207203(1.0)
- Динамики: 6Ω 5W, EAB63650201, EAB63650202
- Матрица (Panel): LC320DUE (FH)(A1)

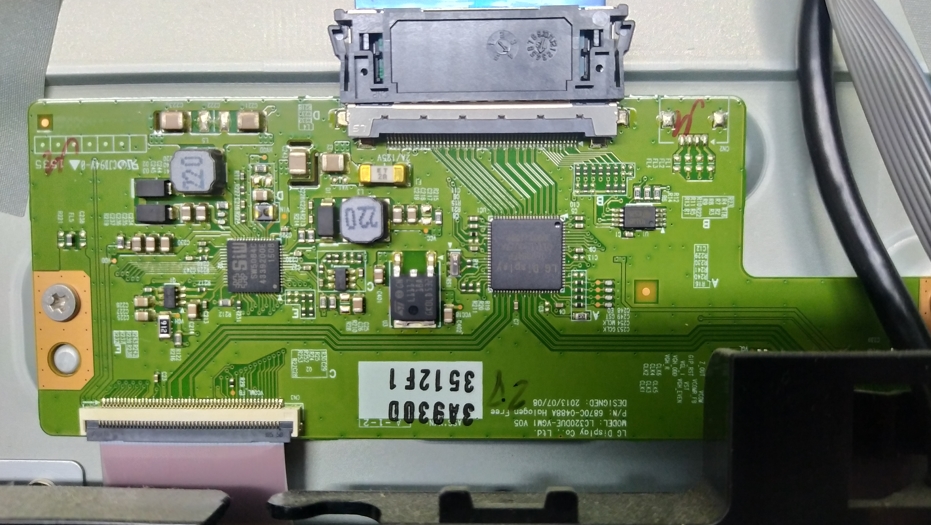

- T-con: LC320DUE-VGM1 V05, 6870C-0488A Halogen Free
- LED Output: 119.7V / 250 mA
- LED Controller: BD559
Состав телевизора LG 32LF650V-ZA такой же состав как в LG 32LF640V-ZA, ниже список отличий:
- Динамики: 6Ω 10W, EAB63650001, EAB63650002
- Panel: LC320DUH (MG)(P1)
