Ремонт телевизора LG 42LA620V-ZA: нет подсветки, звук есть

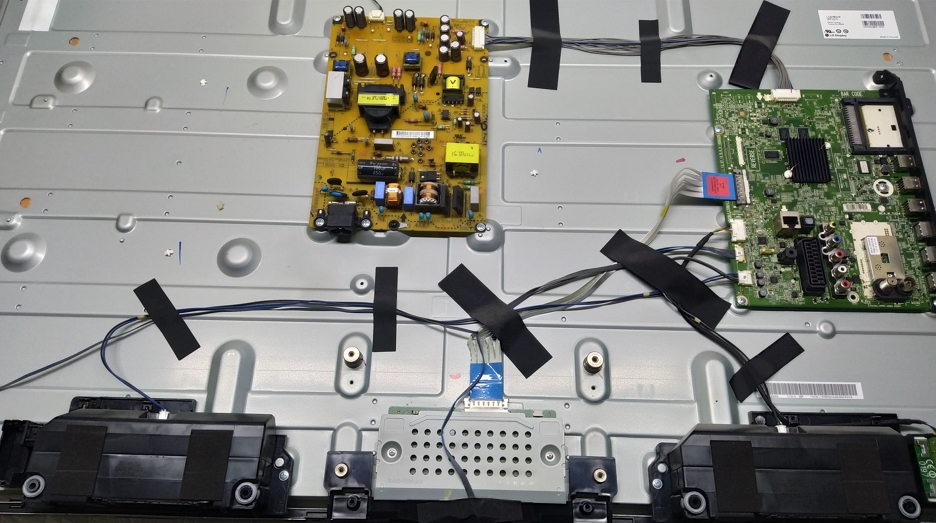

Телевизор LG 42LA620V-ZA включается, по индикатору дежурного режима видно, что устройство загружается и нормально управляется пультом. Однако изображение на экране очень тусклое, очень плохо просматривается. Звук присутствует. Это классические симптомы неисправности LED-подсветки экрана телевизора LG c LED контроллером BD9483F.
Диагностика неисправности: драйвер или планки?
Чтобы определить, кроется ли проблема в LED-драйвере BD9483F или перегорели сами планки подсветки, необходимо снять заднюю крышку телевизора и замерить напряжения на выходе блока питания.
В нашем случае все питающие напряжения оказались в норме, что говорит об исправности платы. Следующий шаг — полная разборка блока матрицы LC470DUE (SF)(U1) для визуального осмотра и проверки состояния светодиодов.
После аккуратного демонтажа матрицы LC470DUE (SF)(U1), а также всех светорассеивающих и отражающих листов, мы проверяем каждую планку специальным тестером подсветки. Проверка показала, что вышло из строя большое количество светодиодов.
Важно: В таких случаях требуется полная замена всех планок на новые. Частичная замена, перепайка отдельных диодов, крайне не рекомендуется. Поверхность люминофора на светодиодах, которые еще светят, уже покрыта микротрещинами. Это верный признак их деградации и скорого выхода из строя.
Замена LED-планок в телевизоре LG 42LA620V-ZA
В данной модели телевизора LG 42LA620V-ZA применяется тип подсветки Direct LED. Она состоит из шести сдвоенных планок. На каждой из них установлено по девять светодиодов типа LG SMD 3528 с рабочим напряжением 3V. Управление подсветкой осуществляет микросхема LED Controller BD9483F, а максимальное потребление тока составляет 400 mA.

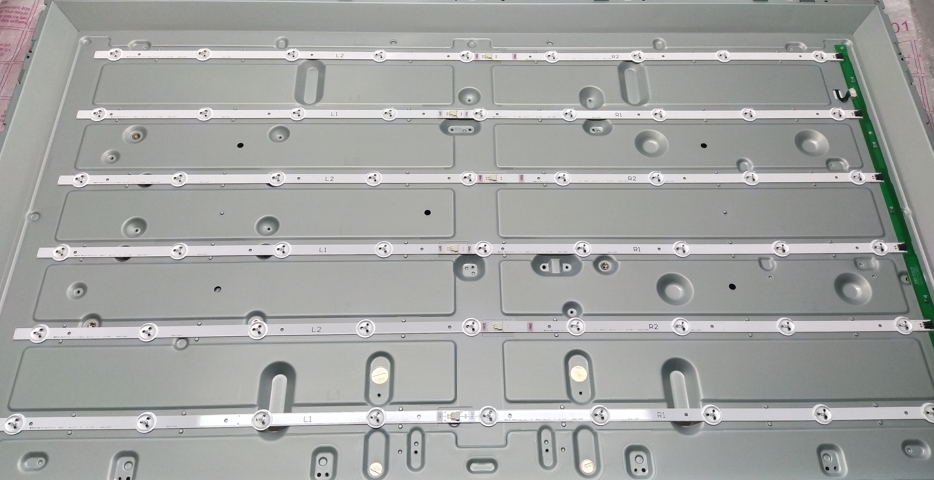

Маркировка LED-планок, установленных в телевизоре:
- 47 ROW2.1 Rev 0.7 2 L1 TYPE 6916L-1261A
- 47 ROW2.1 Rev 0.7 2 R1 TYPE 6916L-1259A
- 47 ROW2.1 Rev 0.7 2 L2 TYPE 6916L-1262A
- 47 ROW2.1 Rev 0.7 2 R2 TYPE 6916L-1260A
Доработка платы LGP4750-13PL2, EAX64905501: как уменьшить ток подсветки
После установки нового комплекта подсветки рекомендуется выполнить доработку блока питания LGP4750-13PL2, EAX64905501 (2.2). Суть процедуры заключается в уменьшении тока, подаваемого на светодиоды. Это значительно снизит их нагрев и продлит срок службы подсветки телевизора. Главное при этом — найти оптимальный баланс, чтобы яркость экрана оставалась на комфортном для зрителя уровне.

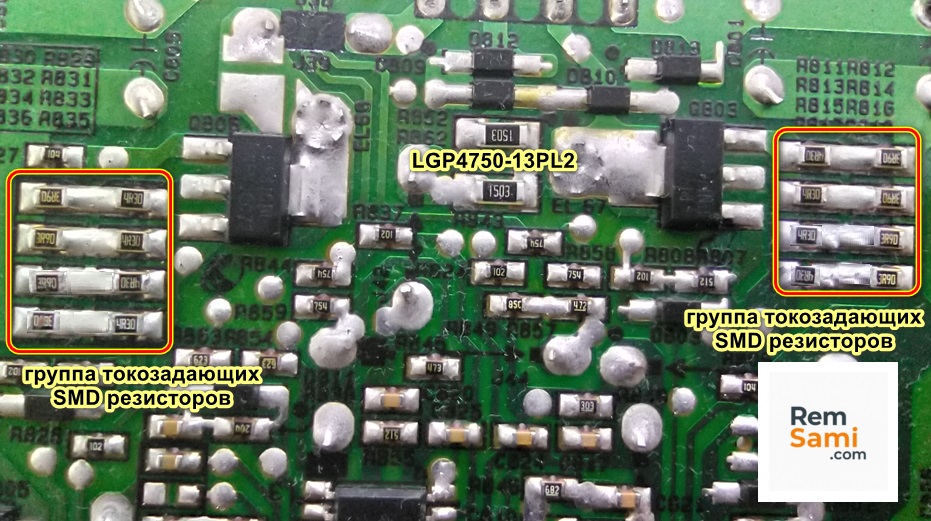

На плате LGP4750-13PL2, EAX64905501 (2.2) установлены парные группы SMD токозадающих резисторов, которые выступают ограничителями тока. Чтобы уменьшить подаваемый ток, необходимо увеличить общее сопротивление. Для этого мы исключаем (выпаиваем) из цепочки одну или несколько групп резисторов.
Расположение токоограничивающих цепочек:
- Первая группа резисторов: 4R30 — 3R90, 4R30 — 3R90, 4R30 — 3R90, 4R30 — 3R90
- Вторая группа резисторов: 4R30 — 3R90, 4R30 — 3R90, 4R30 — 3R90, 4R30 — 3R90
Поскольку в каждой группе используются одинаковые номиналы, мы можем рассчитывать снижение тока на примере одной цепочки. Эти результаты будут актуальны для всей схемы.
Таблица вариантов уменьшения тока подсветки (увеличение сопротивления)
Прошивка телевизора LG 42LA620V-ZA (Main EAX64797004(1.1), D33B/LC33B/LE33B)
Если телевизор LG 42LA620V-ZA зависает на логотипе или циклически перезагружается, проблема часто кроется в сбое программного обеспечения. Для восстановления главной платы EAX64797004(1.1) необходима прошивка установленной микросхемы памяти eMMC Toshiba THGBM565A1JBAIR.
Для записи рабочего дампа потребуется специальный программатор (UFPI, ENTT, Z3X Easy Jtag или RT809H). Процедура выполняется двумя способами:

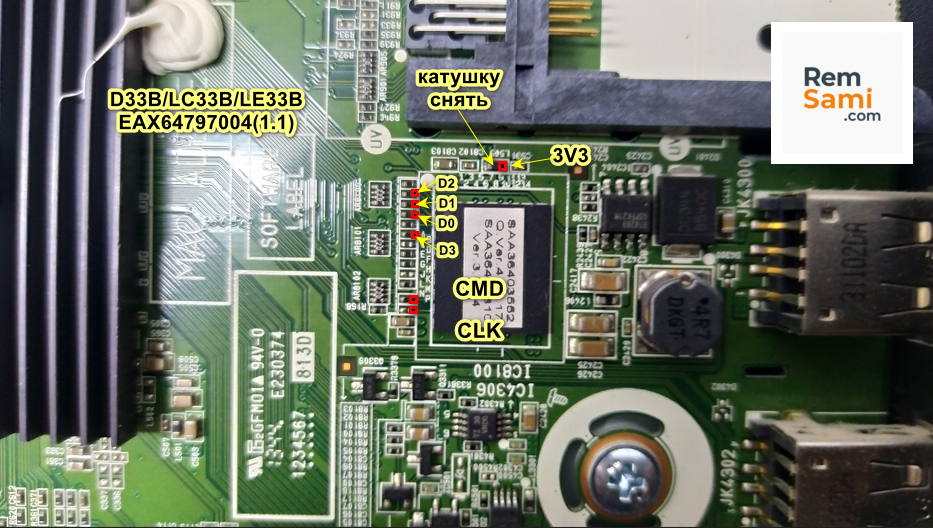

- Внутрисхемно (без демонтажа): ниже представлено фото с распиновкой ISP PINOUT для прямого подключения программатора к плате EAX64797004(1.1).
- Через специальную колодку: микросхема eMMC THGBM565A1JBAIR выпаивается с платы для проверки на износ, записи чистого дампа или восстановление родной прошивки, полной замены чипа в случае исчерпания его ресурса.
Состав телевизора LG 42LA620V-ZA
- Тип устройства: Телевизор LED
- Производитель, ТМ: LG
- Модель устройства: 42LA620V-ZA
- Входное напряжение: 100-240V ~50/60 Hz

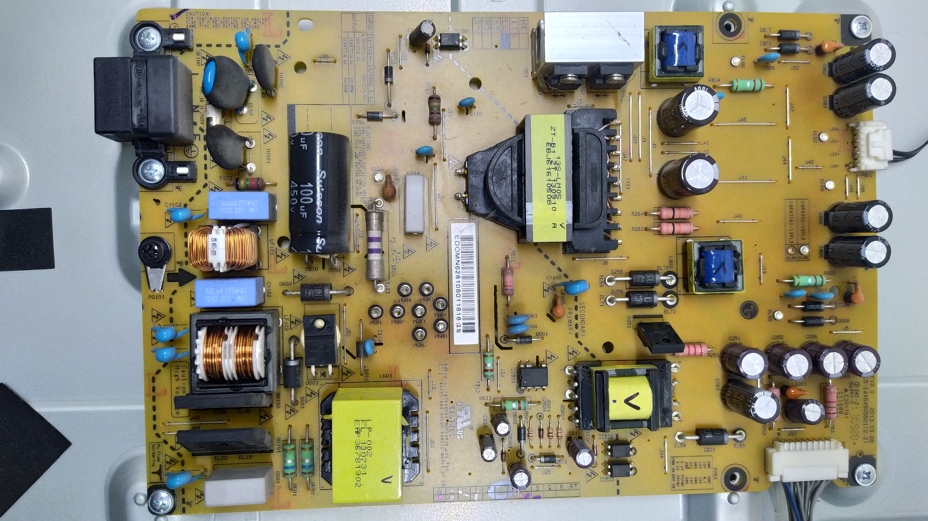

- Блок питания (PSU): LGP4750-13PL2
- Шасси (Chassis): D33B / LC33B / LE33B

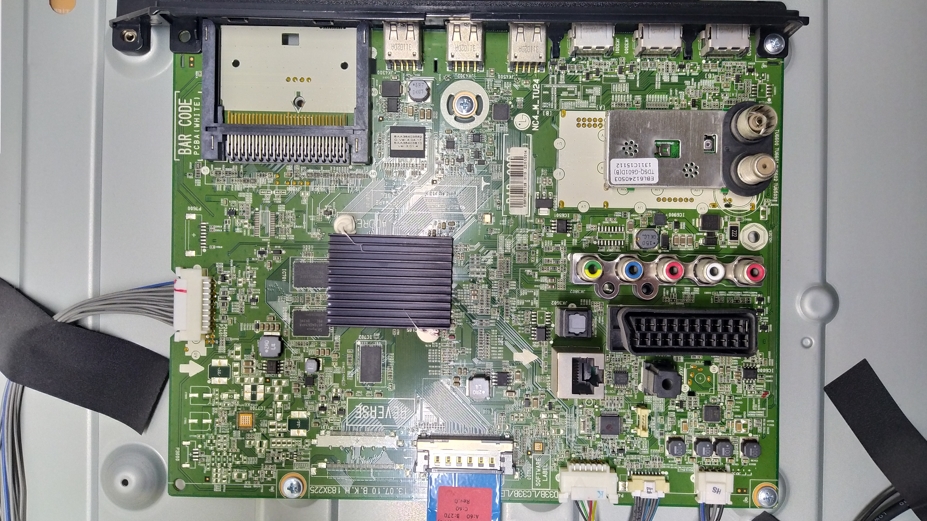

- Материнская плата (Main board): EAX64797004(1.1)
- Матрица (Panel): LC470DUE (SF)(U1)

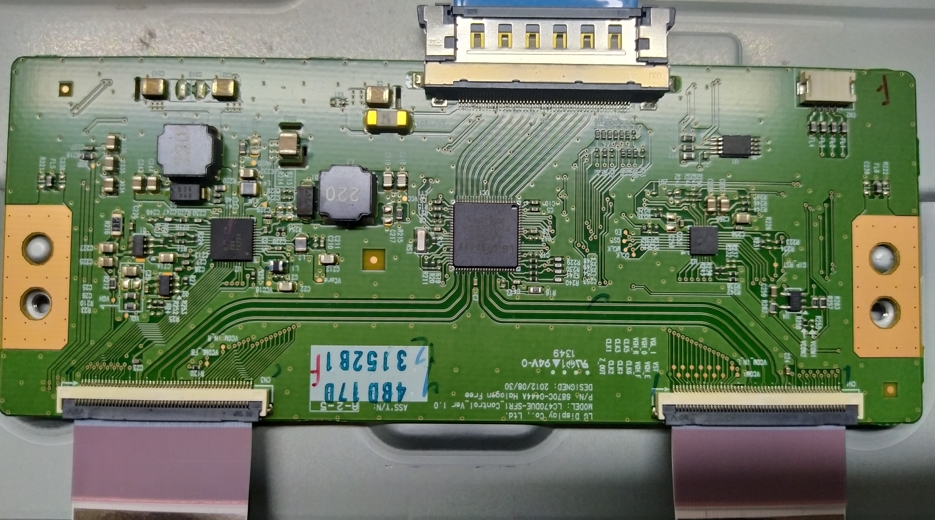

- T-con: LC470DUE-SFR1_Control_Ver 1.0, 6870C-0444A
- Выход на LED-подсветку (LED Output): 100V / 400 mA
- LED-контроллер (драйвер): BD9483F
