Диагностика неисправности: телевизор включается, но нет изображения
Один из частых симптомов для модели Hisense H32A5800 — телевизор штатно включается с пульта дистанционного управления, переходит в рабочий режим, однако изображение на экране отсутствует.
В данном случае проблема заключается не в LED-подсветке. Подсветка исправно запускается и светит. Причины отсутствия картинки могут крыться в неисправности самой матрицы, проблемах с питанием или сбоях на электронных платах. Так как разброс потенциальных поломок велик, для точной диагностики необходимо снять заднюю крышку и провести замеры.
Поиск короткого замыкания на плате RSAG7.820.8379/ROH

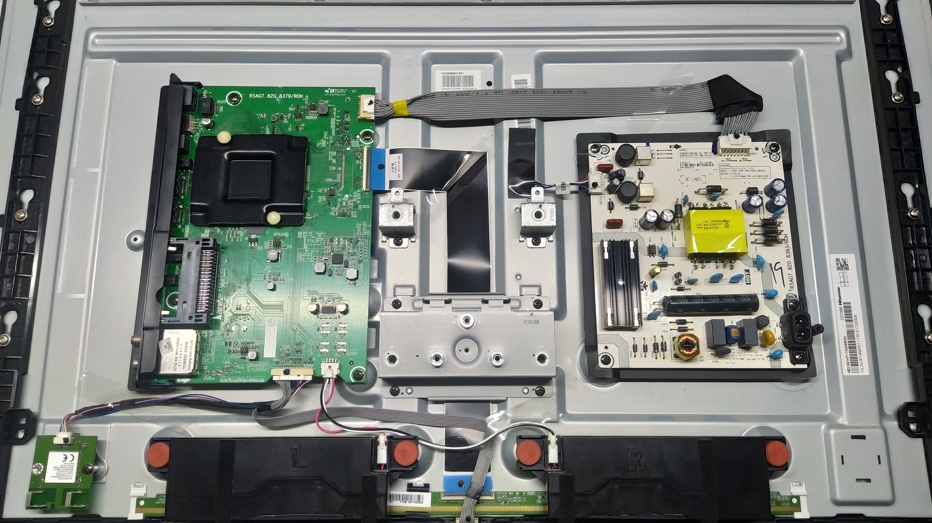

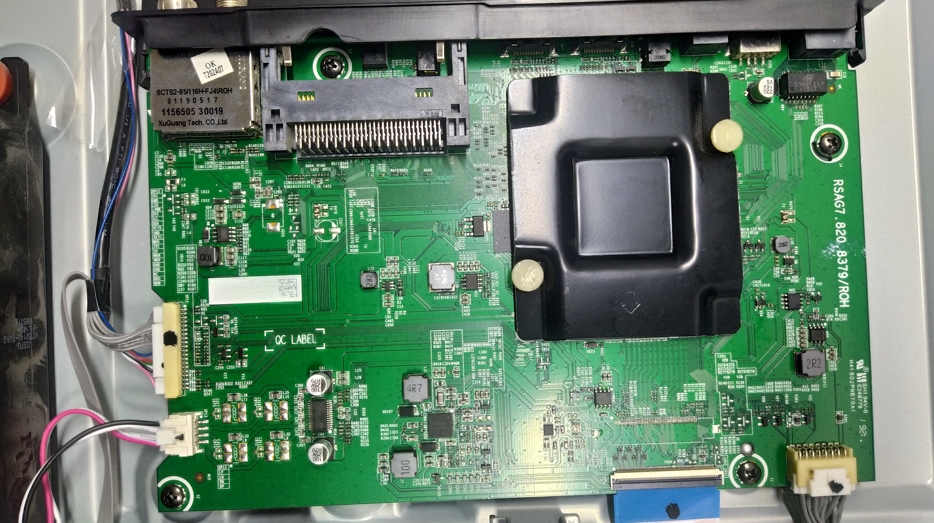

После демонтажа крышки и замеров напряжений на системной плате (RSAG7.820.8379/ROH), было обнаружено короткое замыкание в цепях питания матрицы HV320WHB-N56.
В результате прозвонки выявились сгоревшие компоненты:

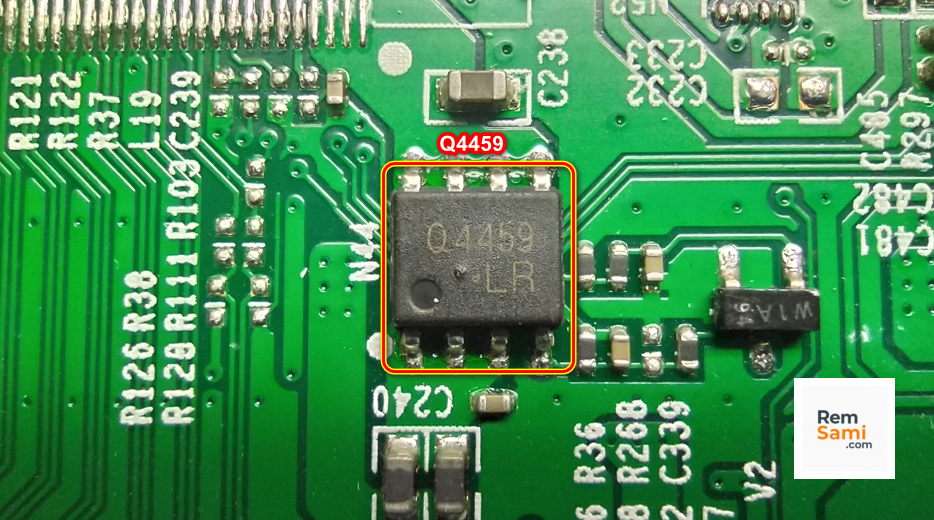

- Транзистор P-Channel Power MOSFET в корпусе SOP-8 с маркировкой Q4459. (Полное название может немного отличаться в зависимости от завода-изготовителя, но рабочие характеристики неизменны).
- Полевой транзистор в корпусе SOT23-3 с позиционным номером VD105 и маркировкой 65.
Истинной причиной появления короткого замыкания оказался керамический конденсатор . Он пробился, спровоцировав короткое замыкание, которое и потянуло за собой выгорание транзисторов.

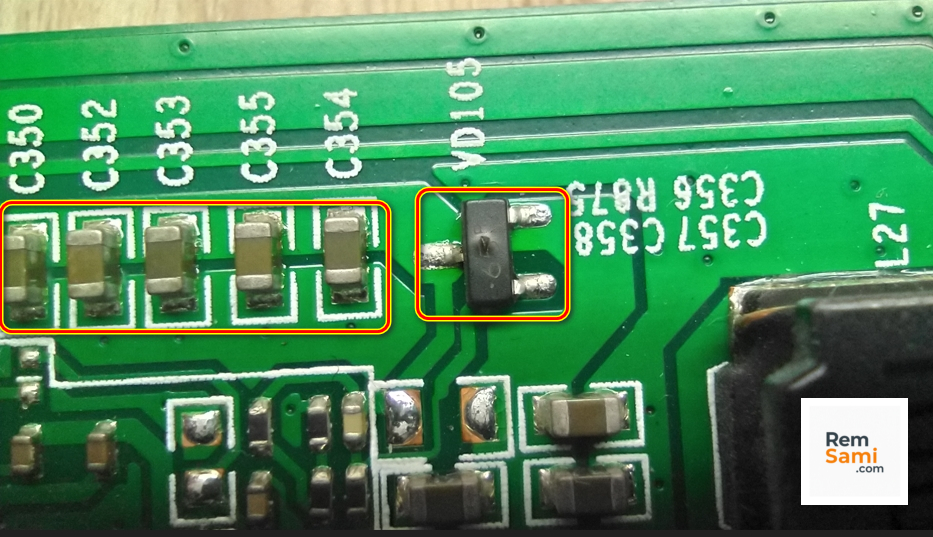

Пробитый конденсатор установлен на плате параллельно с другими точно такими же керамическими элементами — С354, C355, C353, C352, C350. Практика ремонта показывает: менять необходимо весь этот блок конденсаторов. Если заменить только один сгоревший, проблема с высокой долей вероятности вернется. Повторное замыкание может пробить основную микросхему — контроллер питания матрицы G5562R11U, которую довольно сложно найти в свободной продаже.
Типичная или разовая неисправность?
Эту поломку можно смело отнести к типовым для серии Hisense H32A5800. В сервис попадал аналогичный телевизор с точно таким же симптомом (нет изображения, подсветка есть), но с одним отличием.
В ходе диагностики мультиметр в режиме прозвонки не показал короткого замыкания, и все транзисторы оказались абсолютно исправными. Как выяснилось позже, короткое замыкание в керамическом конденсаторе возникало только под нагрузкой во время работы устройства. После полной замены всех керамических конденсаторов в цепи проблема решилась окончательно — напряжение стабилизировалось, изображение перестало пропадать.
После успешной замены транзисторов и конденсаторов, телевизор Hisense H32A5800 собирается и отправляется на обязательный тестовый прогон (желательно на несколько дней). В нашем случае после тестов других дефектов не выявлено, телевизор полностью восстановлен.
Замененные неисправные компоненты и/или их аналоги — схемы и datasheet:
Восстановление ПО и прошивка Hisense H32A5800 (eMMC)
Если ваш телевизор Hisense H32A5800 зависает на стартовом логотипе или постоянно уходит в циклическую перезагрузку (bootloop), вероятнее всего, произошел сбой программного обеспечения. Чтобы восстановить работоспособность материнской платы RSAG7.820.8379/ROH, требуется обновление или полная прошивка памяти. В данной модели используется микросхема типа eMMC от Toshiba — THGBMDG5D1LBAIL.
Для записи заведомо рабочего дампа памяти вам понадобится специализированный программатор. Отлично подойдут такие модели, как UFPI, ENTT, Z3X Easy Jtag или RT809H.
Процедуру прошивки можно выполнить двумя проверенными способами:

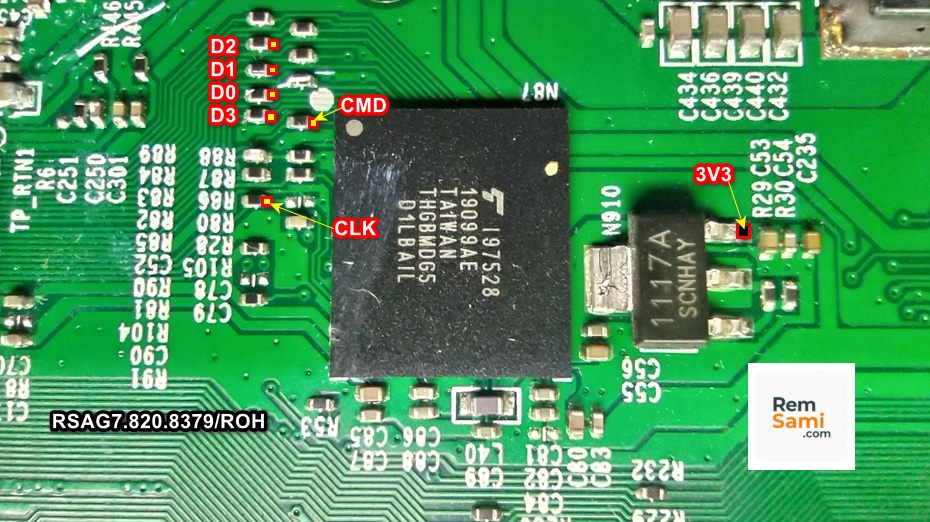

- Внутрисхемно (без демонтажа чипа). Программатор подключается напрямую к контактным точкам на плате RSAG7.820.8379/ROH. Ниже мы прилагаем фотографию с распиновкой (ISP PINOUT) для правильного подключения проводов.
- Через специальную колодку (BGA адаптер). Этот метод требует выпаивания микросхемы eMMC. Он незаменим, если нужно проверить чип на наличие битых секторов (бед-блоков), записать чистый дамп без помех или полностью заменить микросхему, если ее рабочий ресурс подошел к концу.
Состав телевизора Hisense H32A5800
- Тип устройства: Телевизор LED
- Производитель, ТМ: Hisense
- Модель устройства: H32A5800
- Входное напряжение: 100-240V ~50/60 Hz
- Номинальная мощность: 55W

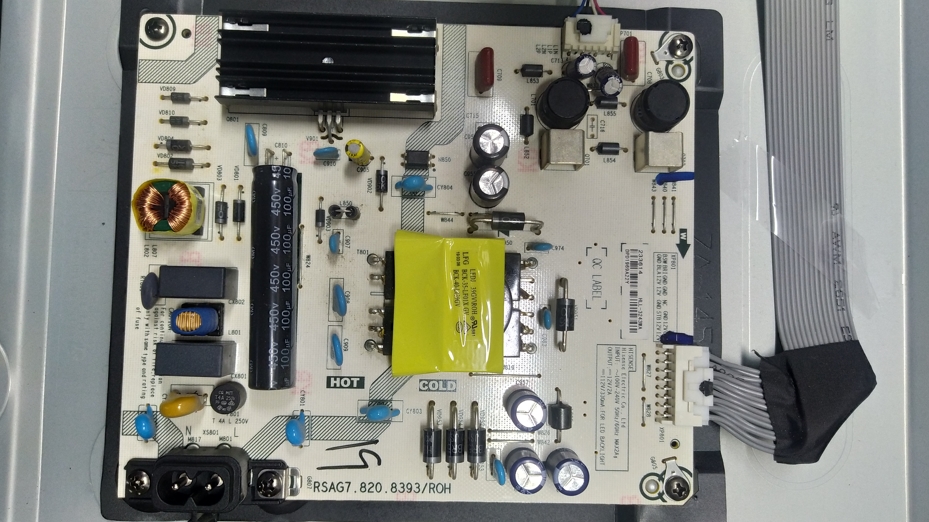

- Блок питания (PSU): RSAG7.820.8393/ROH
- Материнская плата (Main board): RSAG7.820.8379/ROH
- Процессор (CPU): MEDIATEK MT5659DUHT
- Память (eMMC): Toshiba THGBMDG5D1LBAIL
- Матрица (Panel): HE316S1H71-T0/GM/ROH, HV320WHB-N56 REV.2.0
- Модуль WIFI: ZDWFM2402
- Параметры LED подсветки (Output): 112V / 330 mA
